3ccm3000数采仪软件设计说明书

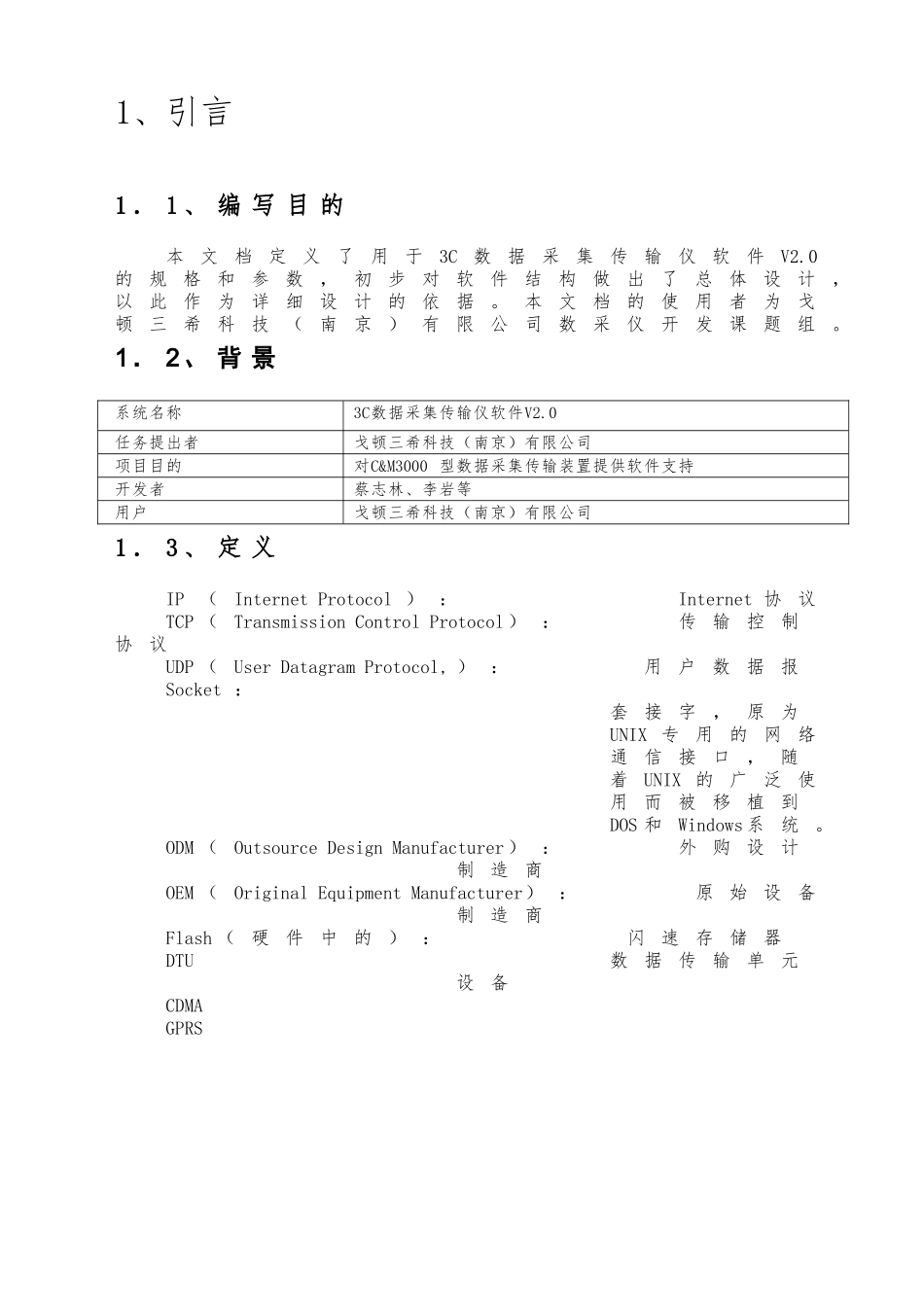

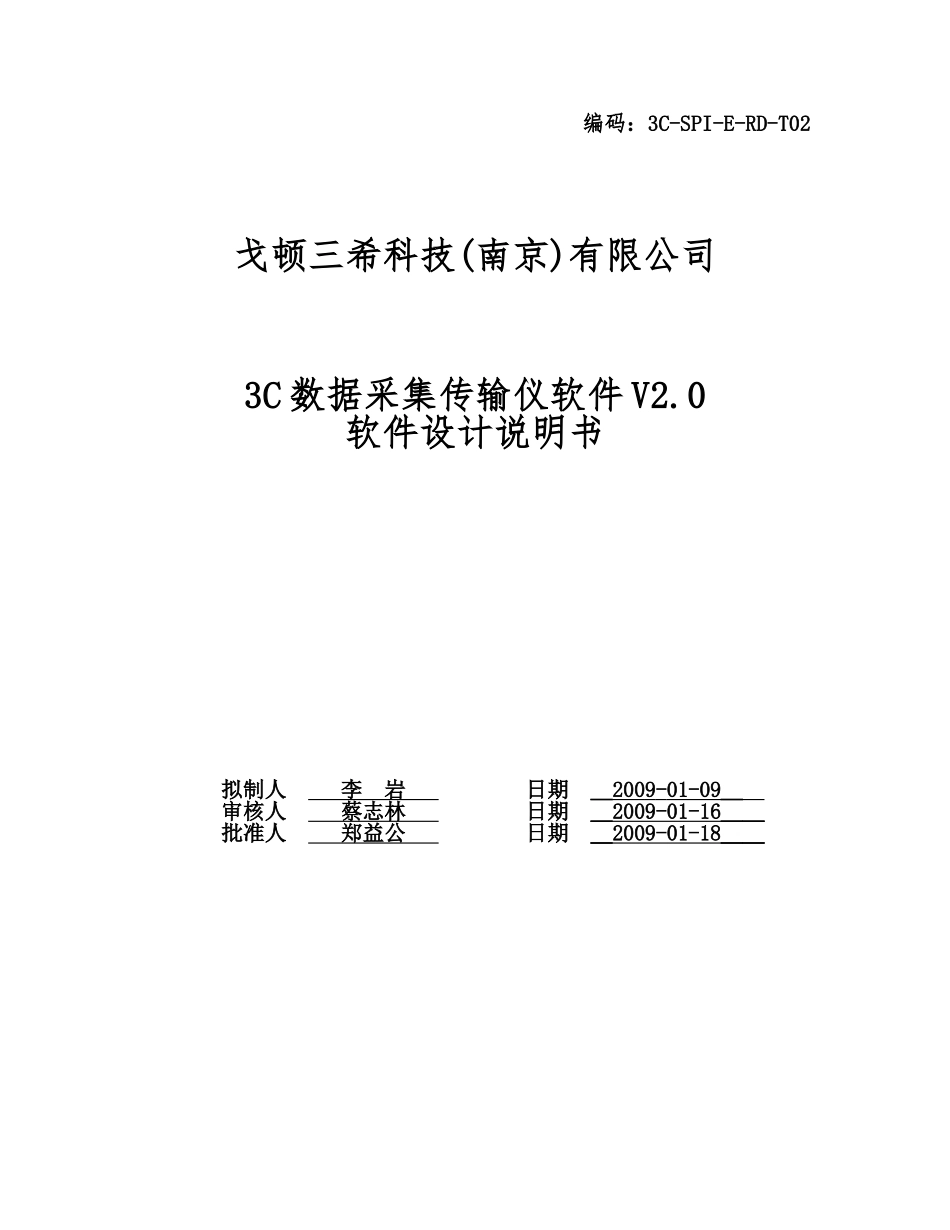

编码：3C-SPI-E-RD-T02戈顿三希科技(南京)有限公司3C 数据采集传输仪软件 V2.0软件设计说明书拟制人 李 岩 日期 ＿ 200 9 - 01-09 ＿ 审核人 蔡志林 日期 ＿ 2009-01-16 ＿＿ 批准人 郑益公 日期 ＿ 2009-01-18 ＿＿ 更改控制页序号版本号更改时间更改内容描述填写人010.12009-01-09创建文档李岩020.22009-01-16对相关部分进行修改李岩030.32009-01-18完成文档定稿李岩1、引言1 ． 1 、 编 写 目 的本文档定义了用于3C数据采集传输仪软件V2.0的规格和参数，初步对软件结构做出了总体设计，以此作为详细设计的依据。本文档的使用者为戈顿三希科技（南京）有限公司数采仪开发课题组。1． 2、 背 景系统名称3C数据采集传输仪软件V2.0任务提出者戈顿三希科技（南京）有限公司项目目的对C&M3000 型数据采集传输装置提供软件支持开发者蔡志林、李岩等用户戈顿三希科技（南京）有限公司1 ． 3 、 定 义IP（Internet Protocol ）：Internet 协议TCP （Transmission Control Protocol ）：传输控制协议UDP （User Datagram Protocol, ）：用户数据报Socket ： 套接字，原为UNIX 专用的网络通信接口，随着UNIX 的广泛使用而被移植到DOS 和Windows 系统。ODM （Outsource Design Manufacturer ）：外购设计制造商OEM （Original Equipment Manufacturer）： 原始设备制造商Flash （硬件中的）： 闪速存储器DTU 数据传输单元设备CDMA GPRS 2、总体设计2 ． 1 、 需 求 规 定2 ． 1 ． 1 、 通 用 性 要 求C&M 3000 型数采仪需能够采集监测站点中所有监测参数，还能够通过自动监测仪器设备输出口猎取其工作状态，如运行、采样、测量、留样、校准、报警、启动、停止、清洗、药剂添加、远程对时、供电状态、气象参数、室内温湿度及烟感、水感等安全信息等。2 ． 1 ． 2 、 通 信 方 式 要 求C&M 3000 型数采仪需支持以下通信方式（1 ）无线通讯方式：CDMA 、GPRS ；有线通讯方式：宽带、ADSL 、光纤；（2 ）无线+ 有线：支持上述任意一种无线与任意一种有线通讯方式的组合，有线无线互为备用，提高数据上传率。2 ． 1 ． 3 、 可 编 程 功 能 要 求C&M 3000 型数采仪作为一个嵌入式计算机系统，需具有可编程功能，可支持与任意监测设备和监控中心的通信。2 ． 1 ． 4 、 单 点 多 发 功 能 要 求C&M 3000 型数采仪需...
