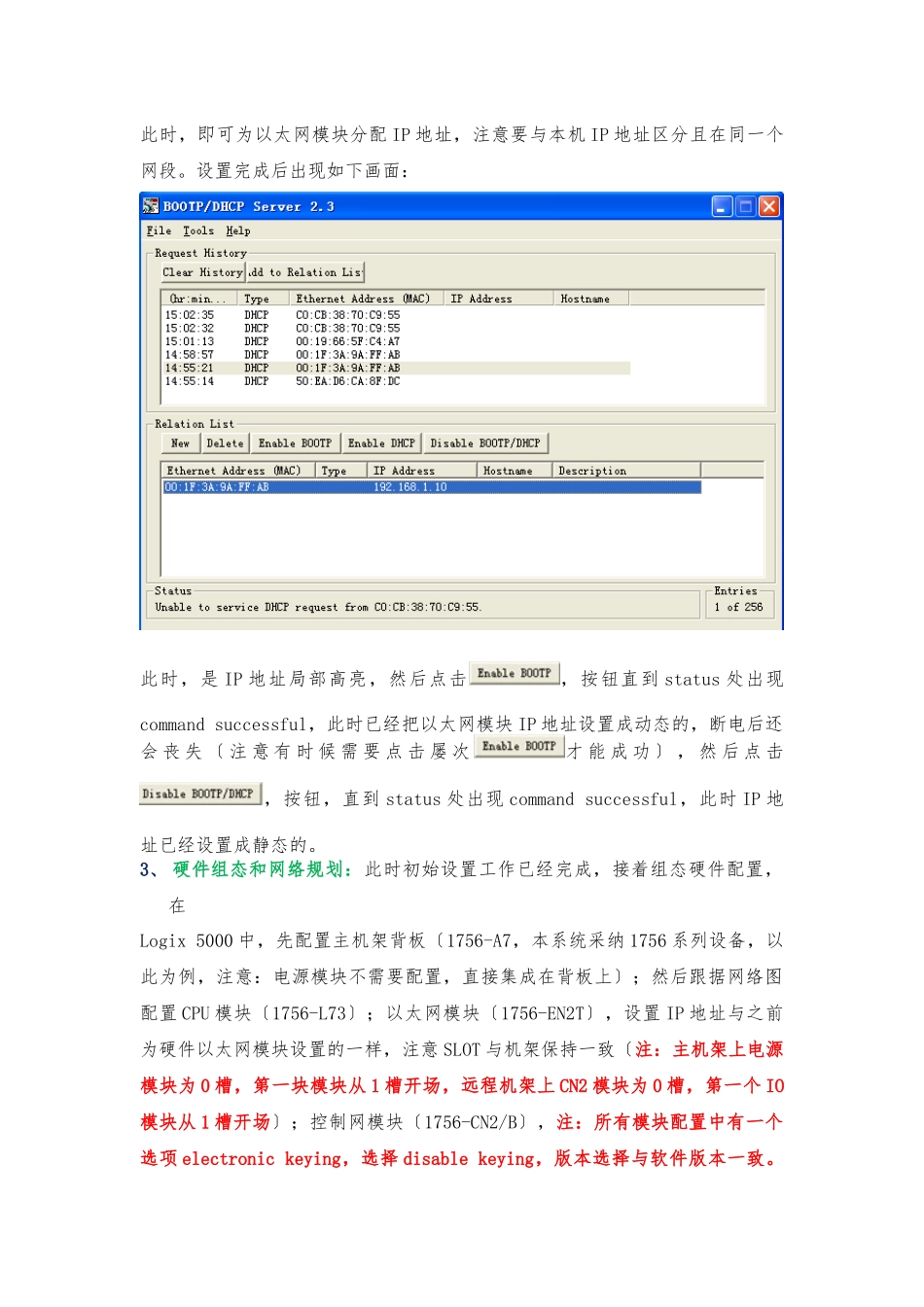

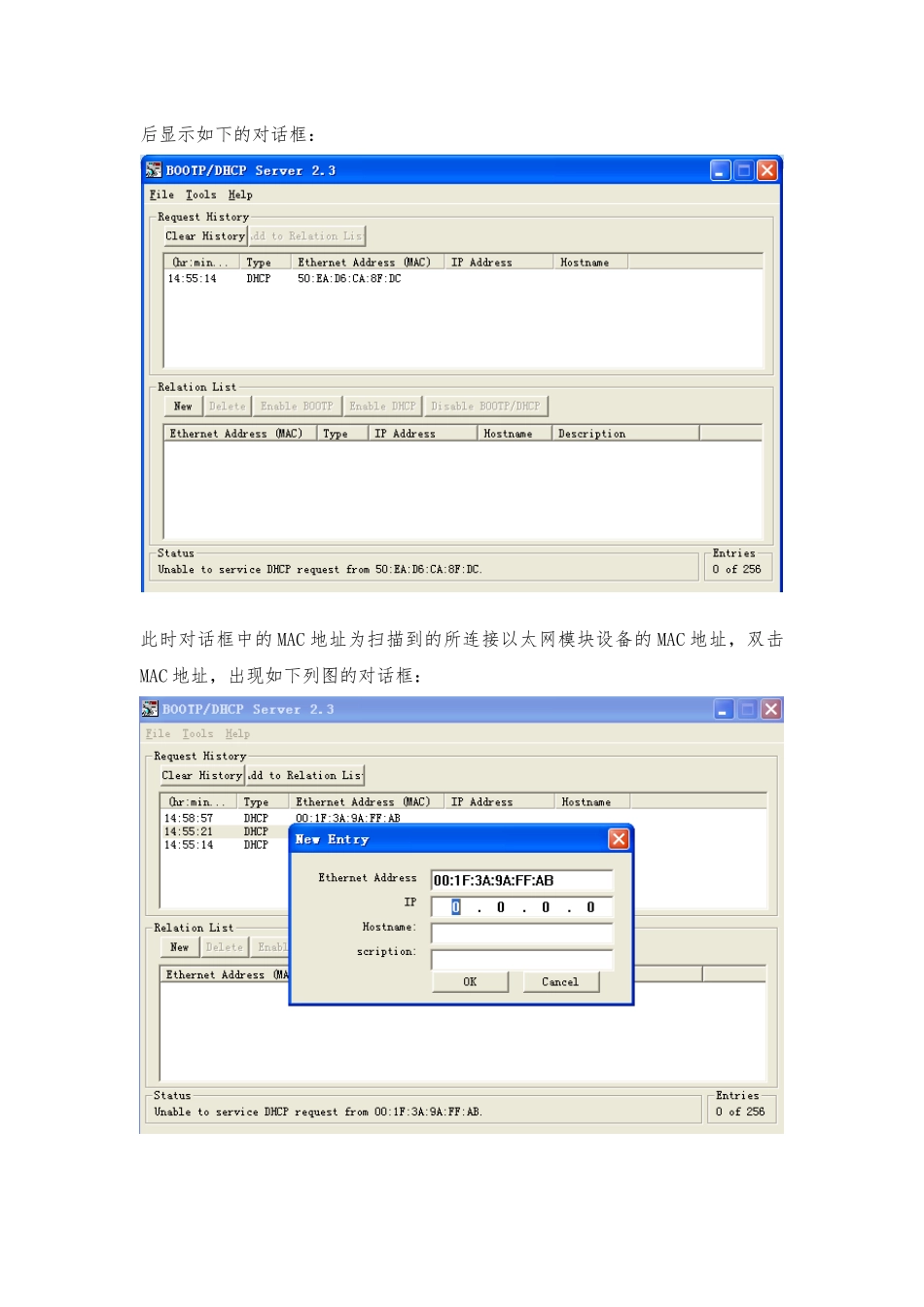

AB 软件编程调试总结1、 软件安装：AB PLC 使用时，要用到很多的软件，编程软件：RSLogix 5000;画面组态软件：View SE;网络组态和通讯软件〔安装时注意选择一些插件，还要安装 RSLink Enterprise,用于做画面和 PLC 的通讯〕：RSLink Classic;网络规划软件：RSnetwork for controlnet;刷固件版本：ControlFLASH 软件；设置IP 地址：Bootp-DHCP server 软件；仿真软件：RSLogix Emulate 5000;2、 刷固件版本和设置初始 IP 地址：搭建一个新系统时，对于全新的 PLC 硬件，第一步需要给 CPU 刷固件版本，即刷成跟 RSLogix 5000 软件一样的版本，需要用到 ControlFLASH 软件，步骤为：在 RSLogix 5000 中的 tools 中的ControlFLASH：点击下一步，选择 CPU 的型号〔1756-L73〕，然后选择扫描上来的 PLC 设备，点击 OK，然后选择要刷新的版本，刷新即可：第二步那么是要给新的以太网模块设置 IP 地址，采纳以太网线连接的方式设置，要 用 到 Bootp-DHCP server 软 件 ， 步 骤 为 ： 在 开 场 - 所 有 程 序 -rockwell software-BOOTP-DHCP server，此时要注意，需要先设置本机的 IP 地址〔假如用的是虚拟机，那么需要主机和虚拟机都要设置 IP 地址，且不能一样〕，翻开后显示如下的对话框：此时对话框中的 MAC 地址为扫描到的所连接以太网模块设备的 MAC 地址，双击MAC 地址，出现如下列图的对话框：此时，即可为以太网模块分配 IP 地址，注意要与本机 IP 地址区分且在同一个网段。设置完成后出现如下画面：此时，是 IP 地址局部高亮，然后点击，按钮直到 status 处出现command successful，此时已经把以太网模块 IP 地址设置成动态的，断电后还会 丧 失 〔 注 意 有 时 候 需 要 点 击 屡 次才 能 成 功 〕 ， 然 后 点 击，按钮，直到 status 处出现 command successful，此时 IP 地址已经设置成静态的。3、 硬件组态和网络规划：此时初始设置工作已经完成，接着组态硬件配置，在Logix 5000 中，先配置主机架背板〔1756-A7，本系统采纳 1756 系列设备，以此为例，注意：电源模块不需要配置，直接集成在背板上〕；然后跟据网络图配置 CPU 模块〔1756-L73〕；以太网模块〔1756-EN2T〕，设置 IP 地址与之前为硬件以太网模块设置的一样，注意 SLOT 与机架保持一致〔注：主机架上电源模块为 0 槽，第一块模块从 1 槽开...
