AP立体彩瓦施工指南

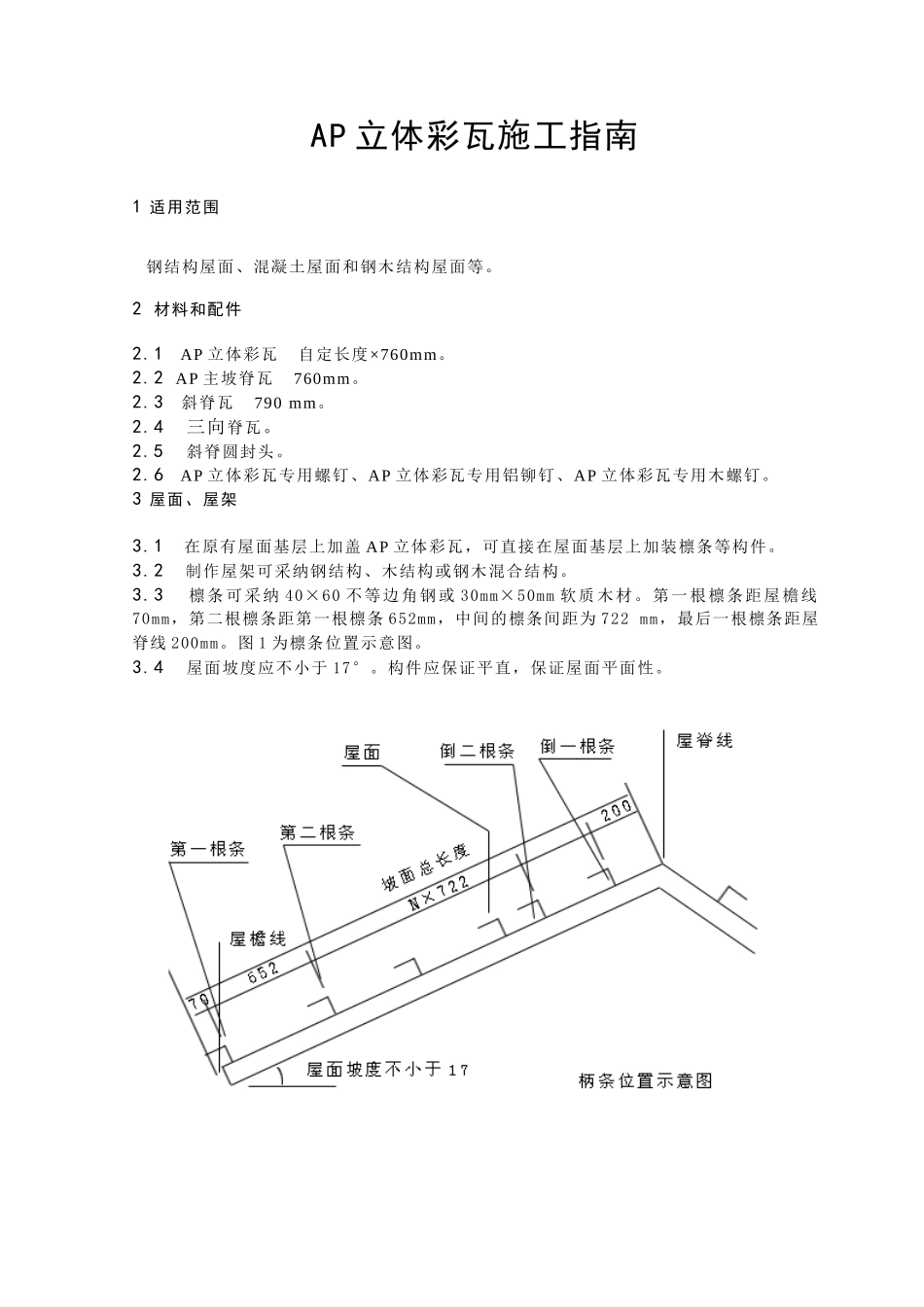

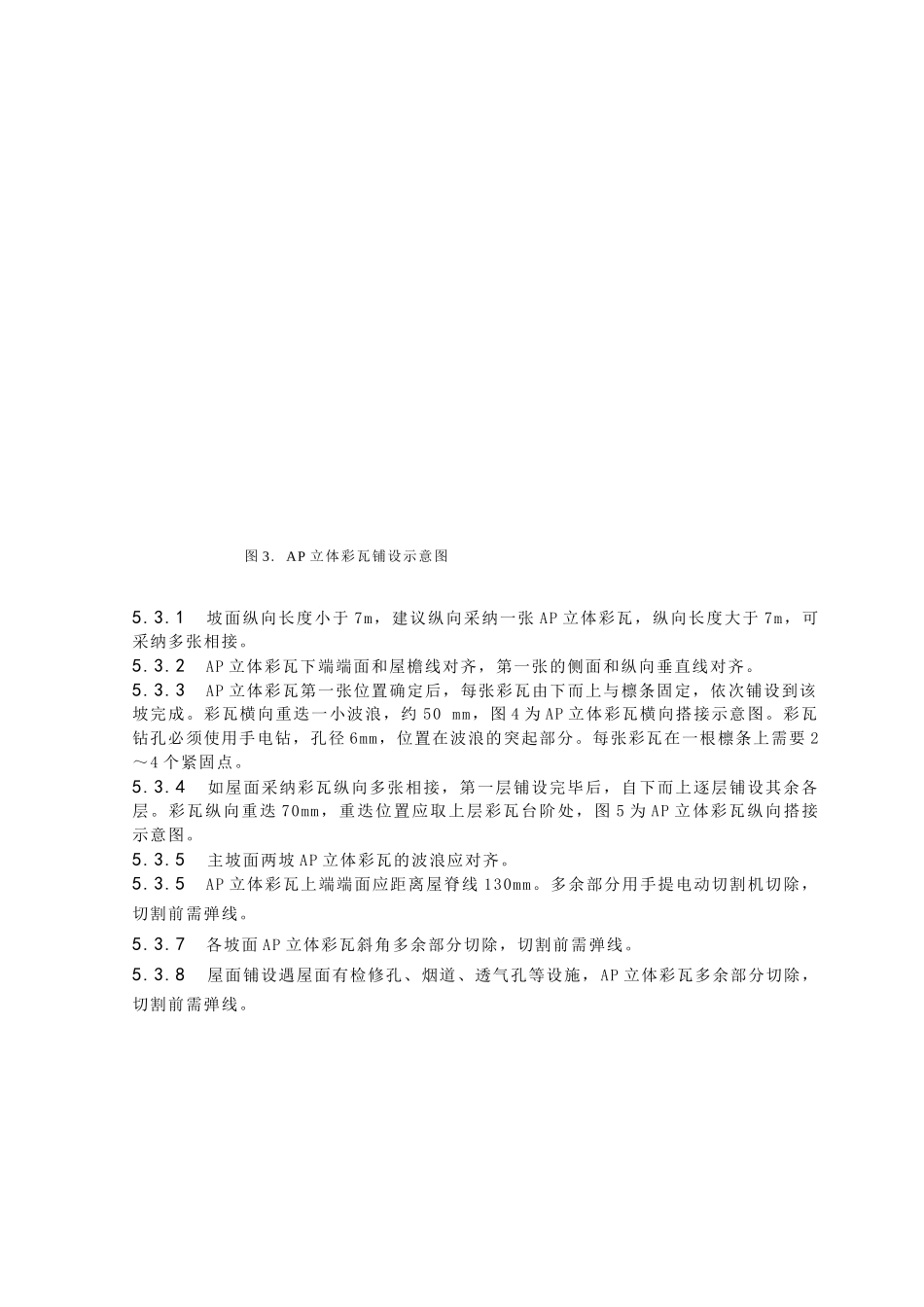

AP 立体彩瓦施工指南1 适用范围 钢结构屋面、混凝土屋面和钢木结构屋面等。2 材料和配件2.1 AP 立体彩瓦 自定长度×760mm。2.2 AP 主坡脊瓦 760mm。 2.3 斜脊瓦 790 mm。2.4 三向脊瓦。 2.5 斜脊圆封头。 2.6 AP 立体彩瓦专用螺钉、AP 立体彩瓦专用铝铆钉、AP 立体彩瓦专用木螺钉。3 屋面、屋架3.1 在原有屋面基层上加盖 AP 立体彩瓦，可直接在屋面基层上加装檩条等构件。 3.2 制作屋架可采纳钢结构、木结构或钢木混合结构。3.3 檩条可采纳 40×60 不等边角钢或 30mm×50mm 软质木材。第一根檩条距屋檐线70mm，第二根檩条距第一根檩条 652mm，中间的檩条间距为 722 mm，最后一根檩条距屋脊线 200mm。图 1 为檩条位置示意图。3.4 屋面坡度应不小于 17°。构件应保证平直，保证屋面平面性。4 斜天沟的铺设4.1 天沟防水材料有镀锌铁皮、彩涂钢板、防水卷材等材料可供选择。镀锌铁皮宜采纳24#（0.6mm 厚）, 彩涂钢板厚度应大于 0.5mm, 使用防水卷材时，须在其下加设硬质材料，防水卷材宜选用 SBS、APP 改性沥青卷材（简称：沥青瓦）或高分子卷材。4.2 在檩条上斜天沟位置放置两条宽 270mm 的木板，木板上平整放置沥青瓦等防水材料，沥青瓦两边缘用压条与木板固定。沥青瓦和 AP 立体彩瓦搭接长度 140mm 左右。图 2为斜天沟节点示意图。4.3 假如斜天沟需要纵向连接的，搭接长度不应小于 50mm。4.4 金属斜天沟每片长度不得大于 4 米。4.5 金属斜天沟弯折角度，应预先放样确定是否适合屋面斜天沟处，避开斜天沟上翘而 AP 立体彩瓦无法平整搭接覆盖斜天沟。5 AP 立体彩瓦的铺设5.1 铺设前应先拉出主坡屋檐线、屋脊线和纵向垂直线，次坡面拉出屋檐线、纵向垂直线。主坡 AP 立体彩瓦横向应逆当地常年风向铺设，次坡面自左向右方向。纵向由下而上铺设。5.2 AP 立体彩瓦及各配件的施工安装顺序依次为：斜天沟、主坡屋面、主坡脊瓦、次坡屋面、斜脊瓦、三向脊瓦、泛水。 5.3 AP 立体彩瓦铺设，图 3 为 AP 立体彩瓦铺设示意图。 图 3. AP 立体彩瓦铺设示意图5.3.1 坡面纵向长度小于 7m，建议纵向采纳一张 AP 立体彩瓦，纵向长度大于 7m，可采纳多张相接。5.3.2 AP 立体彩瓦下端端面和屋檐线对齐，第一张的侧面和纵向垂直线对齐。5.3.3 AP 立体彩瓦第一张位置确定后，每张彩瓦由下而上与檩条固定，依次铺设到该坡完成。彩瓦横向重迭一小波浪，约 50 mm，图 4 为...
