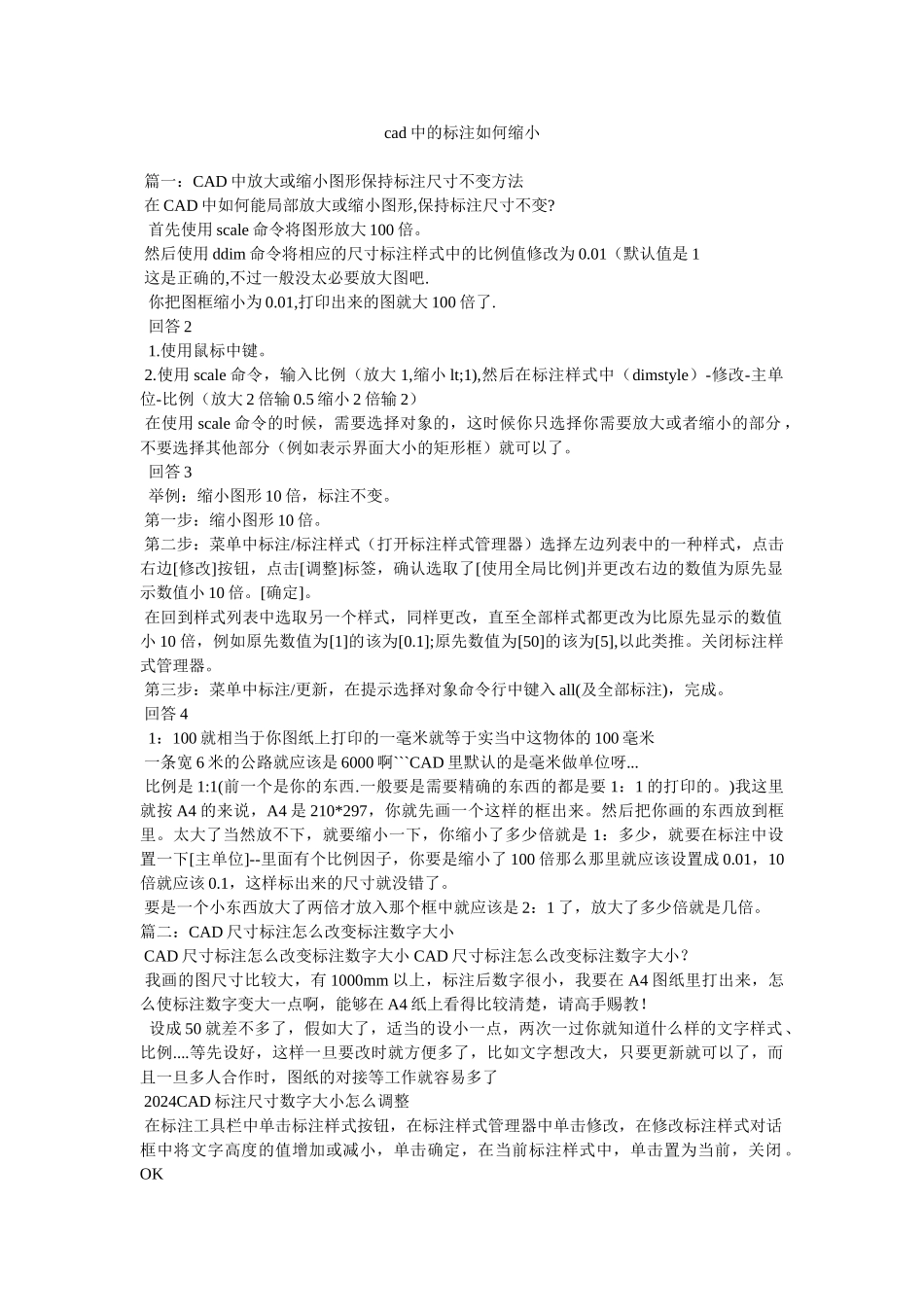

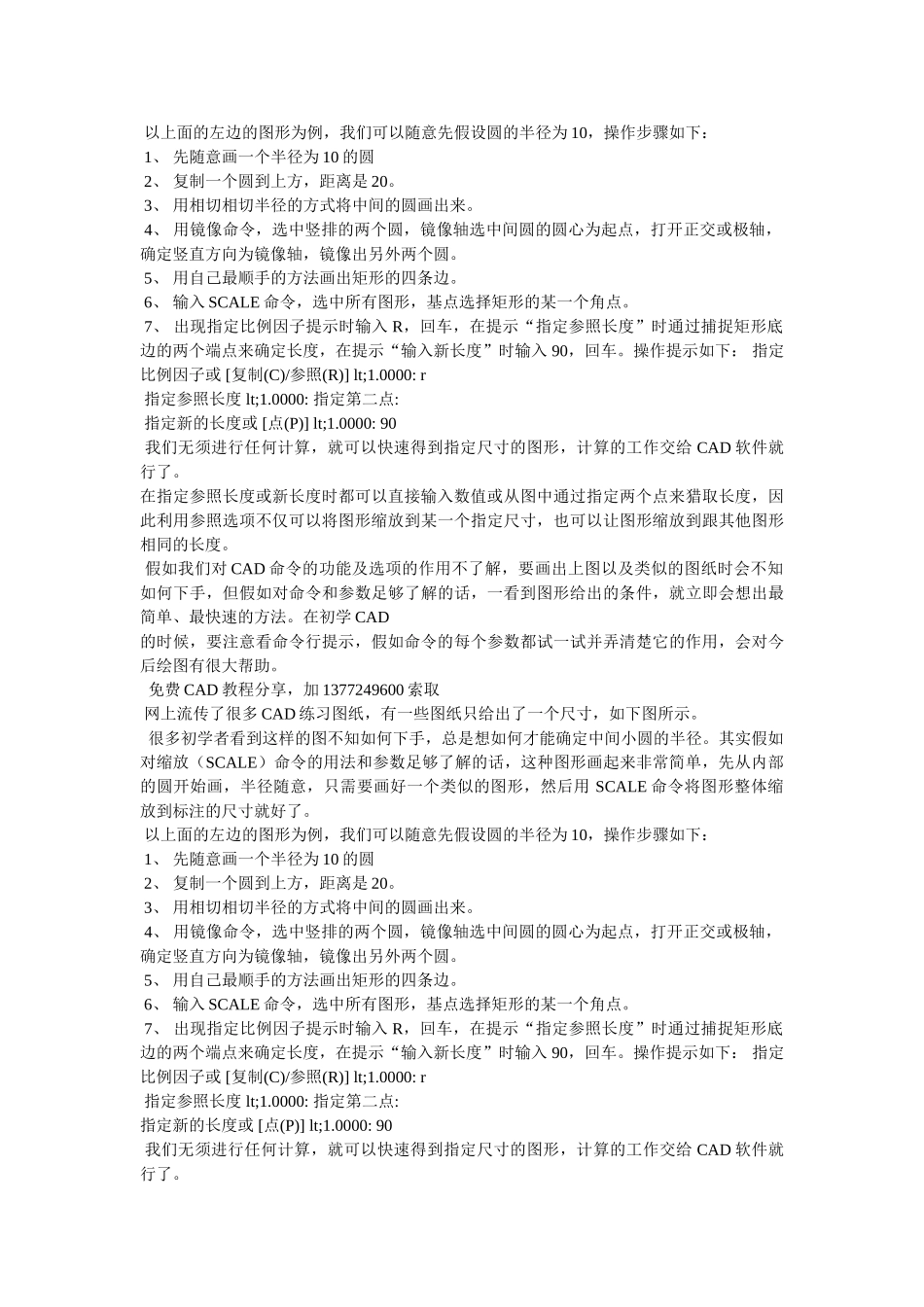

cad 中的标注如何缩小 篇一:CAD 中放大或缩小图形保持标注尺寸不变方法 在 CAD 中如何能局部放大或缩小图形,保持标注尺寸不变? 首先使用 scale 命令将图形放大 100 倍。 然后使用 ddim 命令将相应的尺寸标注样式中的比例值修改为 0.01(默认值是 1 这是正确的,不过一般没太必要放大图吧. 你把图框缩小为 0.01,打印出来的图就大 100 倍了. 回答 2 1.使用鼠标中键。 2.使用 scale 命令,输入比例(放大 1,缩小 lt;1),然后在标注样式中(dimstyle)-修改-主单位-比例(放大 2 倍输 0.5 缩小 2 倍输 2) 在使用 scale 命令的时候,需要选择对象的,这时候你只选择你需要放大或者缩小的部分 ,不要选择其他部分(例如表示界面大小的矩形框)就可以了。 回答 3 举例:缩小图形 10 倍,标注不变。 第一步:缩小图形 10 倍。 第二步:菜单中标注/标注样式(打开标注样式管理器)选择左边列表中的一种样式,点击右边[修改]按钮,点击[调整]标签,确认选取了[使用全局比例]并更改右边的数值为原先显示数值小 10 倍。[确定]。 在回到样式列表中选取另一个样式,同样更改,直至全部样式都更改为比原先显示的数值小 10 倍,例如原先数值为[1]的该为[0.1];原先数值为[50]的该为[5],以此类推。关闭标注样式管理器。 第三步:菜单中标注/更新,在提示选择对象命令行中键入 all(及全部标注),完成。 回答 4 1:100 就相当于你图纸上打印的一毫米就等于实当中这物体的 100 毫米 一条宽 6 米的公路就应该是 6000 啊```CAD 里默认的是毫米做单位呀... 比例是 1:1(前一个是你的东西.一般要是需要精确的东西的都是要 1:1 的打印的。)我这里就按 A4 的来说,A4 是 210*297,你就先画一个这样的框出来。然后把你画的东西放到框里。太大了当然放不下,就要缩小一下,你缩小了多少倍就是 1:多少,就要在标注中设置一下[主单位]--里面有个比例因子,你要是缩小了 100 倍那么那里就应该设置成 0.01,10倍就应该 0.1,这样标出来的尺寸就没错了。 要是一个小东西放大了两倍才放入那个框中就应该是 2:1 了,放大了多少倍就是几倍。篇二:CAD 尺寸标注怎么改变标注数字大小 CAD 尺寸标注怎么改变标注数字大小 CAD 尺寸标注怎么改变标注数字大小? 我画的图尺寸比较大,有 1000mm 以上,标注后数字很小,我要在 A4 图纸里打出来,怎么使标注数字变大一点啊,能够在 A4 纸上看...
