CAD系统变量参数解析

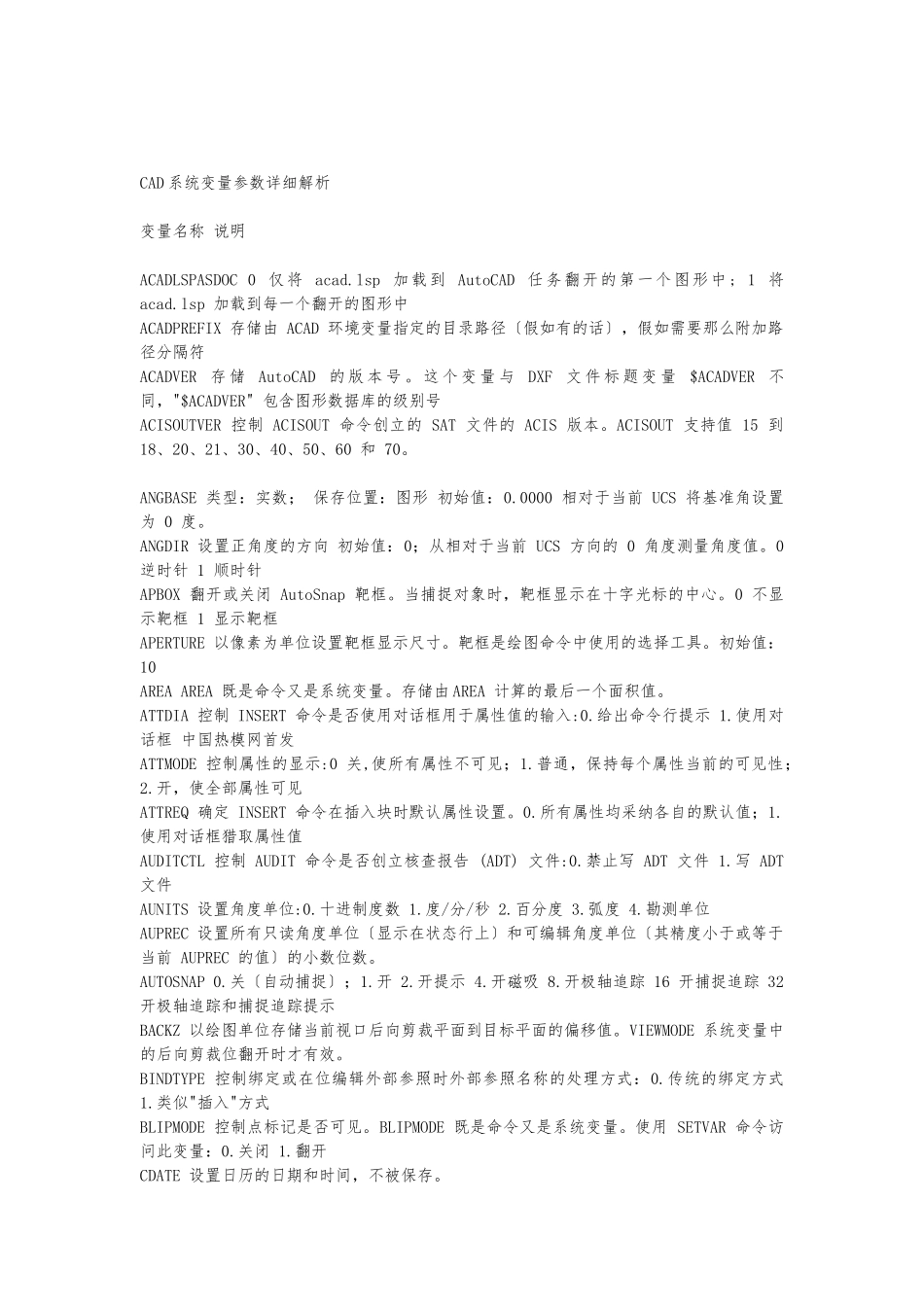

CAD系统变量参数解析_第1页
1/11
CAD系统变量参数解析_第2页
2/11
CAD系统变量参数解析_第3页
3/11
CAD 系统变量参数详细解析变量名称 说明ACADLSPASDOC 0 仅将 acad.lsp 加载到 AutoCAD 任务翻开的第一个图形中 ; 1 将 acad.lsp 加载到每一个翻开的图形中ACADPREFIX 存储由 ACAD 环境变量指定的目录路径〔假如有的话〕,假如需要那么附加路径分隔符ACADVER 存 储 AutoCAD 的 版 本 号 。 这 个 变 量 与 DXF 文 件 标 题 变 量 $ACADVER 不同,"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制 ACISOUT 命令创立的 SAT 文件的 ACIS 版本。ACISOUT 支持值 15 到 18、20、21、30、40、50、60 和 70。ANGBASE 类型:实数; 保存位置:图形 初始值:0.0000 相对于当前 UCS 将基准角设置为 0 度。ANGDIR 设置正角度的方向 初始值:0;从相对于当前 UCS 方向的 0 角度测量角度值。0 逆时针 1 顺时针APBOX 翻开或关闭 AutoSnap 靶框。当捕捉对象时,靶框显示在十字光标的中心。0 不显示靶框 1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。靶框是绘图命令中使用的选择工具。初始值:10AREA AREA 既是命令又是系统变量。存储由 AREA 计算的最后一个面积值。ATTDIA 控制 INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示 1.使用对话框 中国热模网首发ATTMODE 控制属性的显示:0 关,使所有属性不可见;1.普通,保持每个属性当前的可见性;2.开,使全部属性可见ATTREQ 确定 INSERT 命令在插入块时默认属性设置。0.所有属性均采纳各自的默认值;1.使用对话框猎取属性值AUDITCTL 控制 AUDIT 命令是否创立核查报告 (ADT) 文件:0.禁止写 ADT 文件 1.写 ADT 文件AUNITS 设置角度单位:0.十进制度数 1.度/分/秒 2.百分度 3.弧度 4.勘测单位AUPREC 设置所有只读角度单位〔显示在状态行上〕和可编辑角度单位〔其精度小于或等于当前 AUPREC 的值〕的小数位数。AUTOSNAP 0.关〔自动捕捉〕;1.开 2.开提示 4.开磁吸 8.开极轴追踪 16 开捕捉追踪 32 开极轴追踪和捕捉追踪提示BACKZ 以绘图单位存储当前视口后向剪裁平面到目标平面的偏移值。VIEWMODE 系统变量中的后向剪裁位翻开时才有效。BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式:0.传统的绑定方式 1.类似"插入"方式BLIPMODE 控制点标记是否可见。BLIPMODE 既是命令又是系统变量。使用 SETVAR 命令访问此变量:0.关闭 1.翻开CDATE 设置日历的日期...
