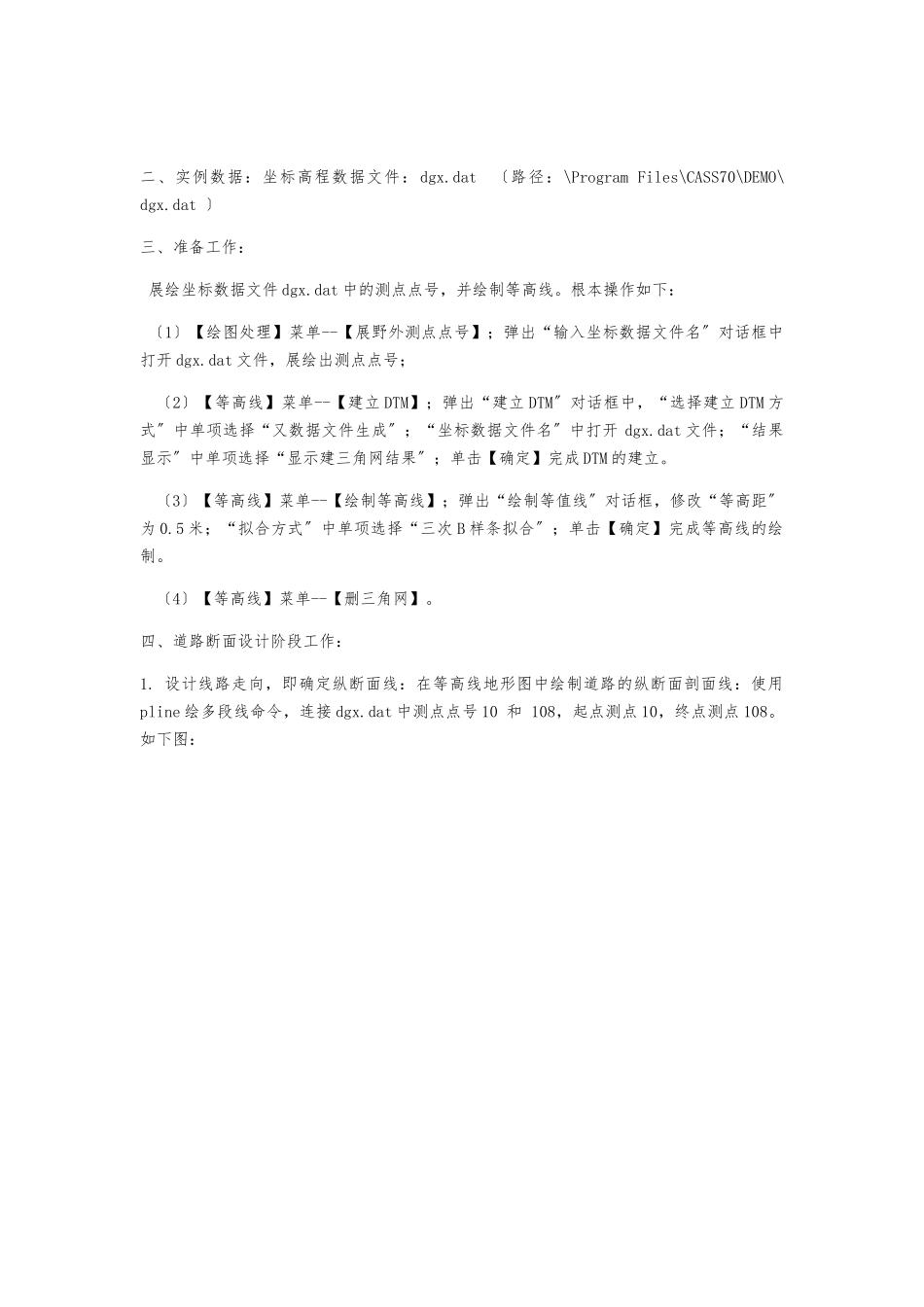

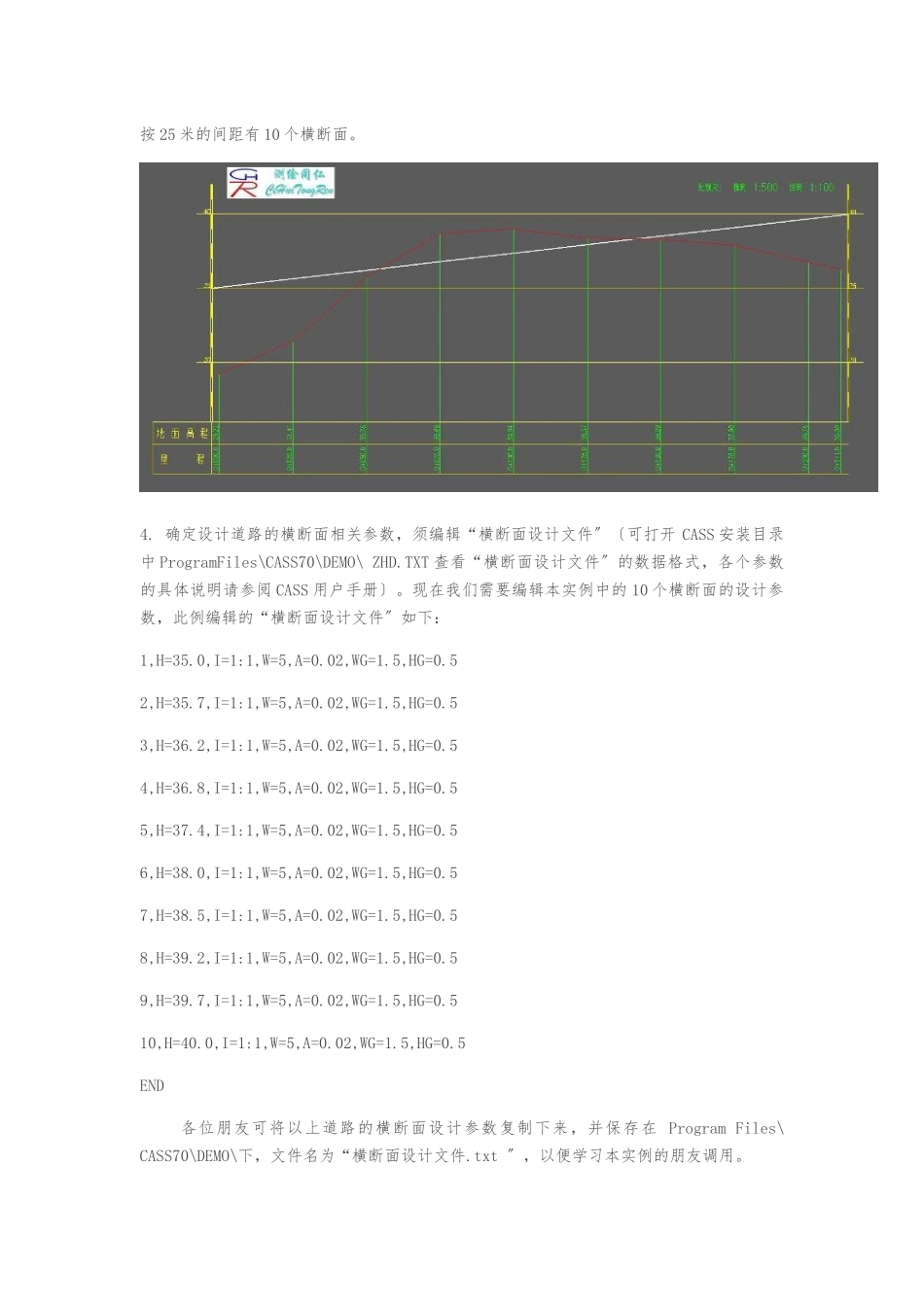

二、实例数据：坐标高程数据文件：dgx.dat 〔路径：\Program Files\CASS70\DEMO\dgx.dat 〕三、准备工作： 展绘坐标数据文件 dgx.dat 中的测点点号，并绘制等高线。根本操作如下： 〔1〕【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名〞对话框中打开 dgx.dat 文件，展绘出测点点号； 〔2〕【等高线】菜单--【建立 DTM】；弹出“建立 DTM〞对话框中，“选择建立 DTM 方式〞中单项选择“又数据文件生成〞；“坐标数据文件名〞中打开 dgx.dat 文件；“结果显示〞中单项选择“显示建三角网结果〞；单击【确定】完成 DTM 的建立。 〔3〕【等高线】菜单--【绘制等高线】；弹出“绘制等值线〞对话框，修改“等高距〞为 0.5 米；“拟合方式〞中单项选择“三次 B 样条拟合〞；单击【确定】完成等高线的绘制。 〔4〕【等高线】菜单--【删三角网】。四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline 绘多段线命令，连接 dgx.dat 中测点点号 10 和 108，起点测点 10，终点测点 108。如下图：2.绘制道路的纵断面图，以便下一步中确定“横断面设计文件〞中的各个横断面的中桩设计高。根本操作如下： 【工程应用】菜单-【绘断面图】-【根据坐标】，弹出“断面线上取值〞对话框，在“选择坐标猎取方式〞中单项选择“由数据文件生成〞；在“坐标数据文件名〞中打开dgx.dat 文件；注意在“采样间距〞中输入 25 米〔该值可输入与横断面间距一样的数值，便于查看横断面个数与其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程〕；单击【确定】按钮。弹出“绘制纵断面图〞对话框，在“断面图比例〞中默认横向 1：500；纵向 1：100；在“断面图位置〞中单击“···〞按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图〞对话框后，单击【确定】按钮。3.在纵断面图中“拉坡〞大致确定道路中桩设计高：使用 pline 多段线从纵断面图图左侧高程标尺 35 米处，连接右侧高程标尺 40 米处。如下图：如下图，图中红色曲线即为道路地面断面，白色直线为人工绘制的道路设计断面，每隔 25米处有横断面的中桩地面高程，并可大致推断各里程处横断面的中桩设计高程，该纵断面按 25 米的间距有 10 个横断面。4. 确定设计道路的横断面相关参数，须编辑“横断面设计文件〞〔可打开 CASS 安装目录中 ProgramFiles...
