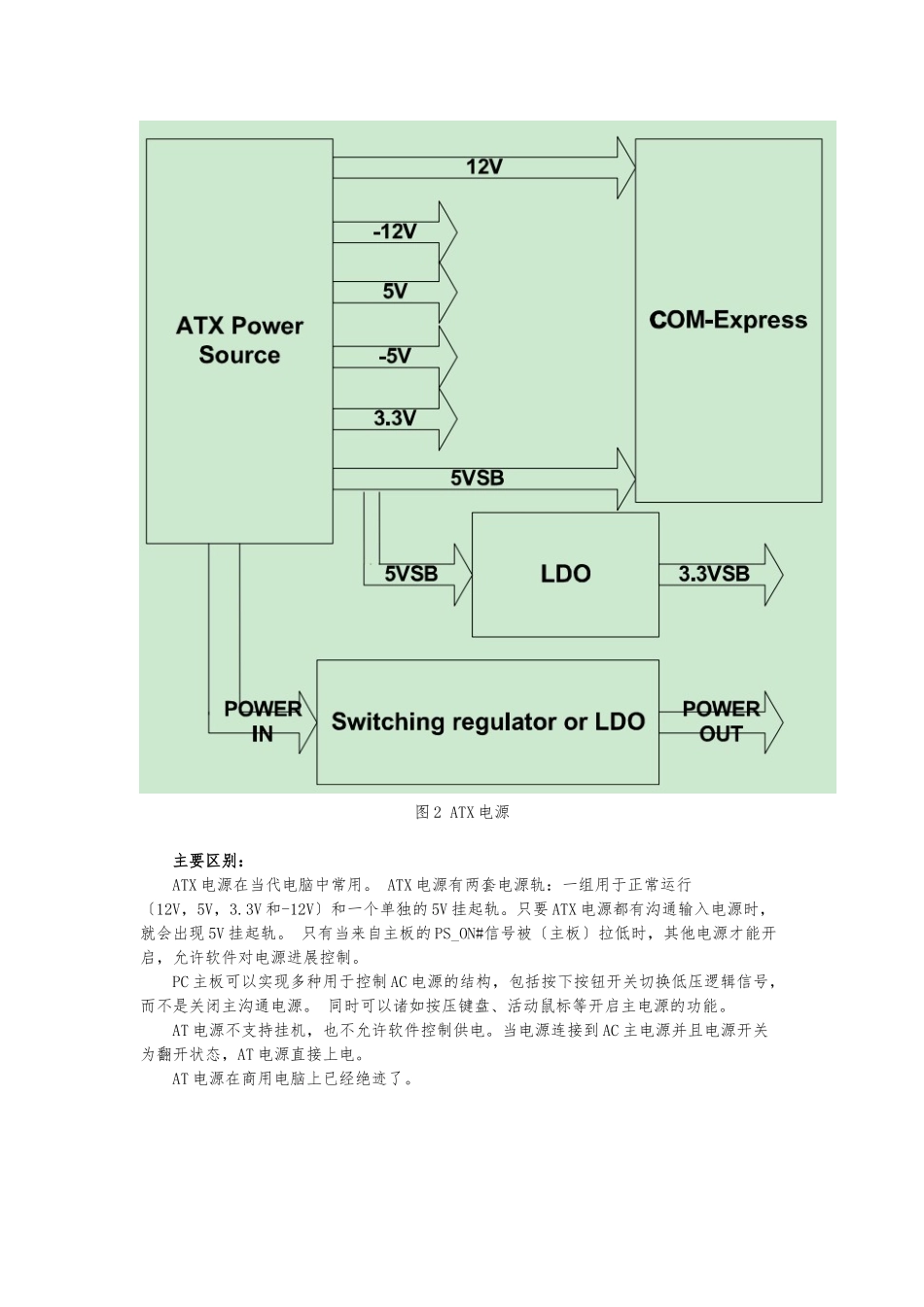

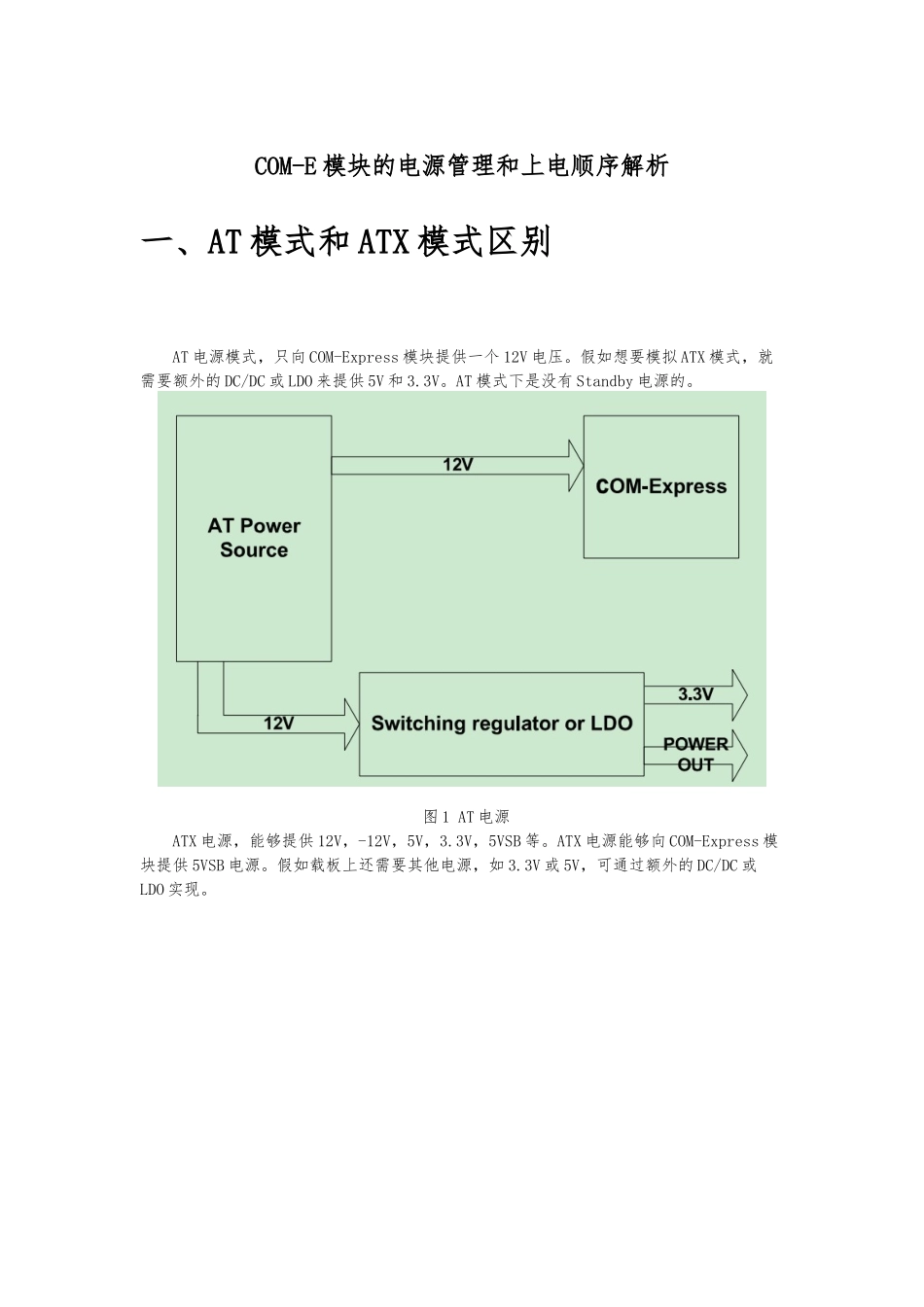

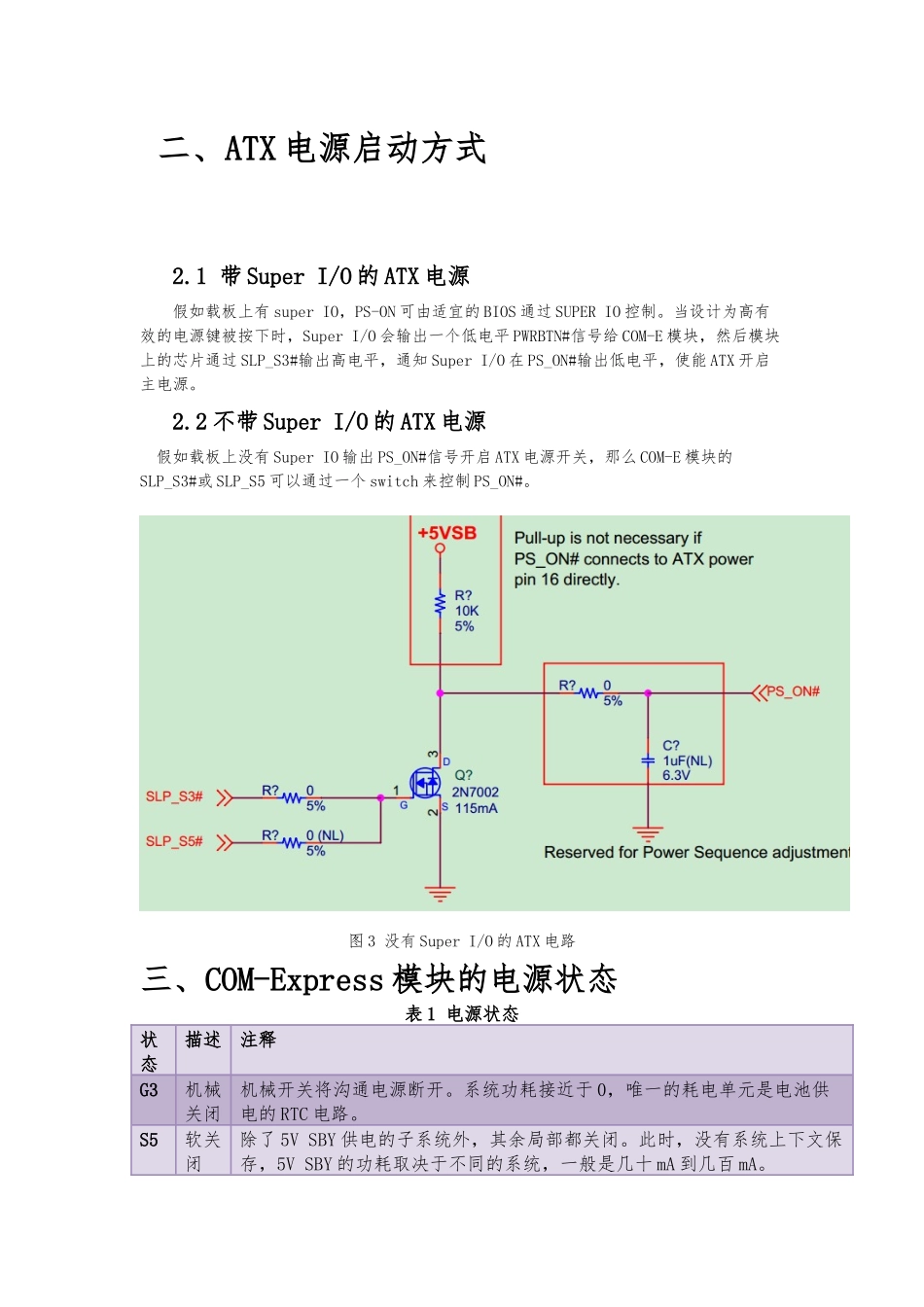

COM-E 模块的电源管理和上电顺序解析一、AT 模式和 ATX 模式区别AT 电源模式，只向 COM-Express 模块提供一个 12V 电压。假如想要模拟 ATX 模式，就需要额外的 DC/DC 或 LDO 来提供 5V 和 3.3V。AT 模式下是没有 Standby 电源的。 图 1 AT 电源ATX 电源，能够提供 12V，-12V，5V，3.3V，5VSB 等。ATX 电源能够向 COM-Express 模块提供 5VSB 电源。假如载板上还需要其他电源，如 3.3V 或 5V，可通过额外的 DC/DC 或LDO 实现。图 2 ATX 电源主要区别：ATX 电源在当代电脑中常用。 ATX 电源有两套电源轨：一组用于正常运行〔12V，5V，3.3V 和-12V〕和一个单独的 5V 挂起轨。只要 ATX 电源都有沟通输入电源时，就会出现 5V 挂起轨。 只有当来自主板的 PS_ON#信号被〔主板〕拉低时，其他电源才能开启，允许软件对电源进展控制。PC 主板可以实现多种用于控制 AC 电源的结构，包括按下按钮开关切换低压逻辑信号，而不是关闭主沟通电源。 同时可以诸如按压键盘、活动鼠标等开启主电源的功能。AT 电源不支持挂机，也不允许软件控制供电。当电源连接到 AC 主电源并且电源开关为翻开状态，AT 电源直接上电。AT 电源在商用电脑上已经绝迹了。 二、ATX 电源启动方式2.1 带 Super I/O 的 ATX 电源假如载板上有 super IO，PS-ON 可由适宜的 BIOS 通过 SUPER IO 控制。当设计为高有效的电源键被按下时，Super I/O 会输出一个低电平 PWRBTN#信号给 COM-E 模块，然后模块上的芯片通过 SLP_S3#输出高电平，通知 Super I/O 在 PS_ON#输出低电平，使能 ATX 开启主电源。2.2 不带 Super I/O 的 ATX 电源 假如载板上没有 Super IO 输出 PS_ON#信号开启 ATX 电源开关，那么 COM-E 模块的SLP_S3#或 SLP_S5 可以通过一个 switch 来控制 PS_ON#。 图 3 没有 Super I/O 的 ATX 电路三、COM-Express 模块的电源状态表 1 电源状态状态描述注释G3机械关闭机械开关将沟通电源断开。系统功耗接近于 0，唯一的耗电单元是电池供电的 RTC 电路。S5软关闭除了 5V SBY 供电的子系统外，其余局部都关闭。此时，没有系统上下文保存，5V SBY 的功耗取决于不同的系统，一般是几十 mA 到几百 mA。S4挂机到磁盘除了 5V SBY 供电的子系统外，其余局部都关闭。系统上下文保存在硬盘上〔硬盘是断电的〕。5V SBY 的功耗在几十 mA 到几百 mA 之间。...
