Dalsa采集卡如何与数字相机配合工作

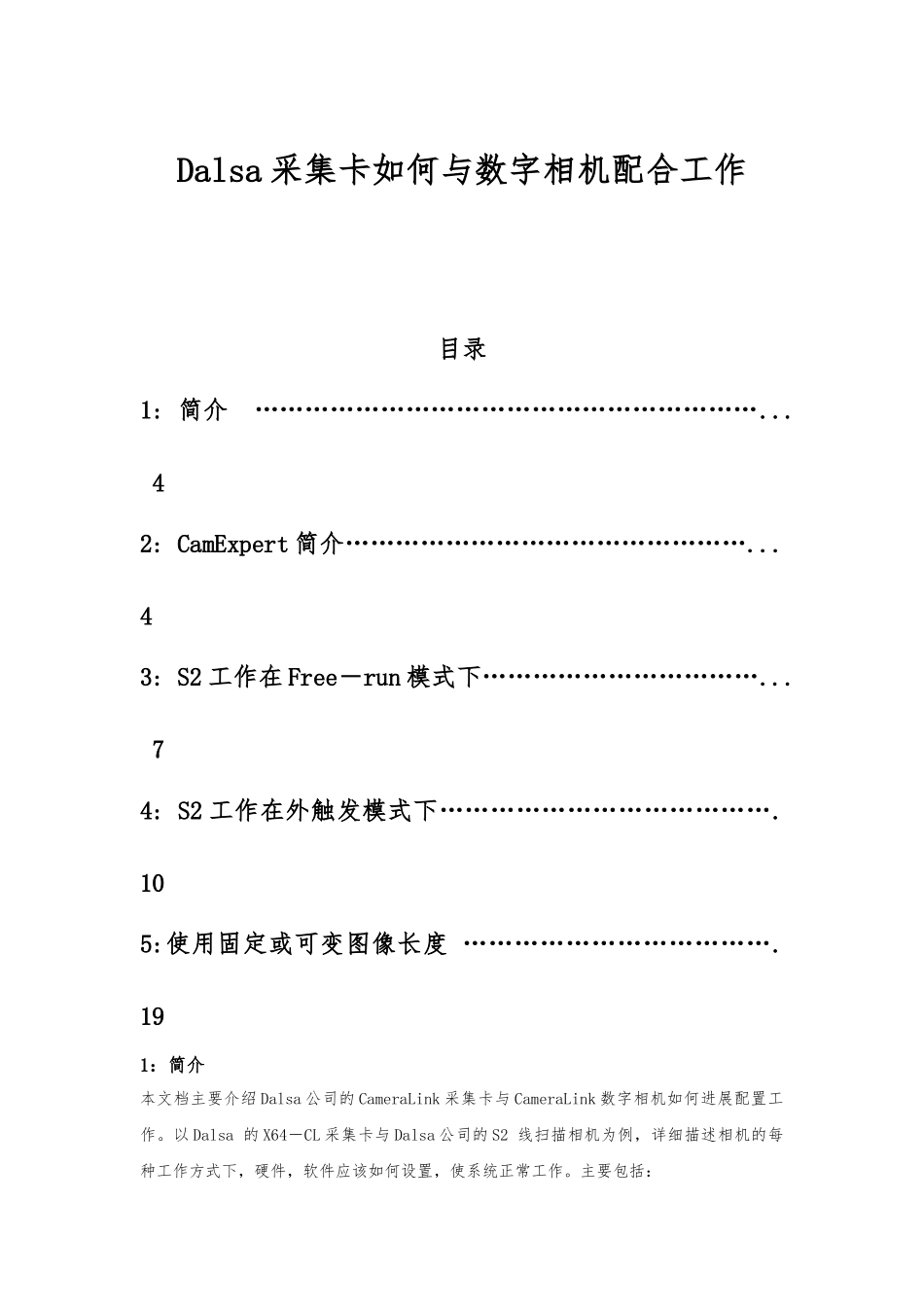

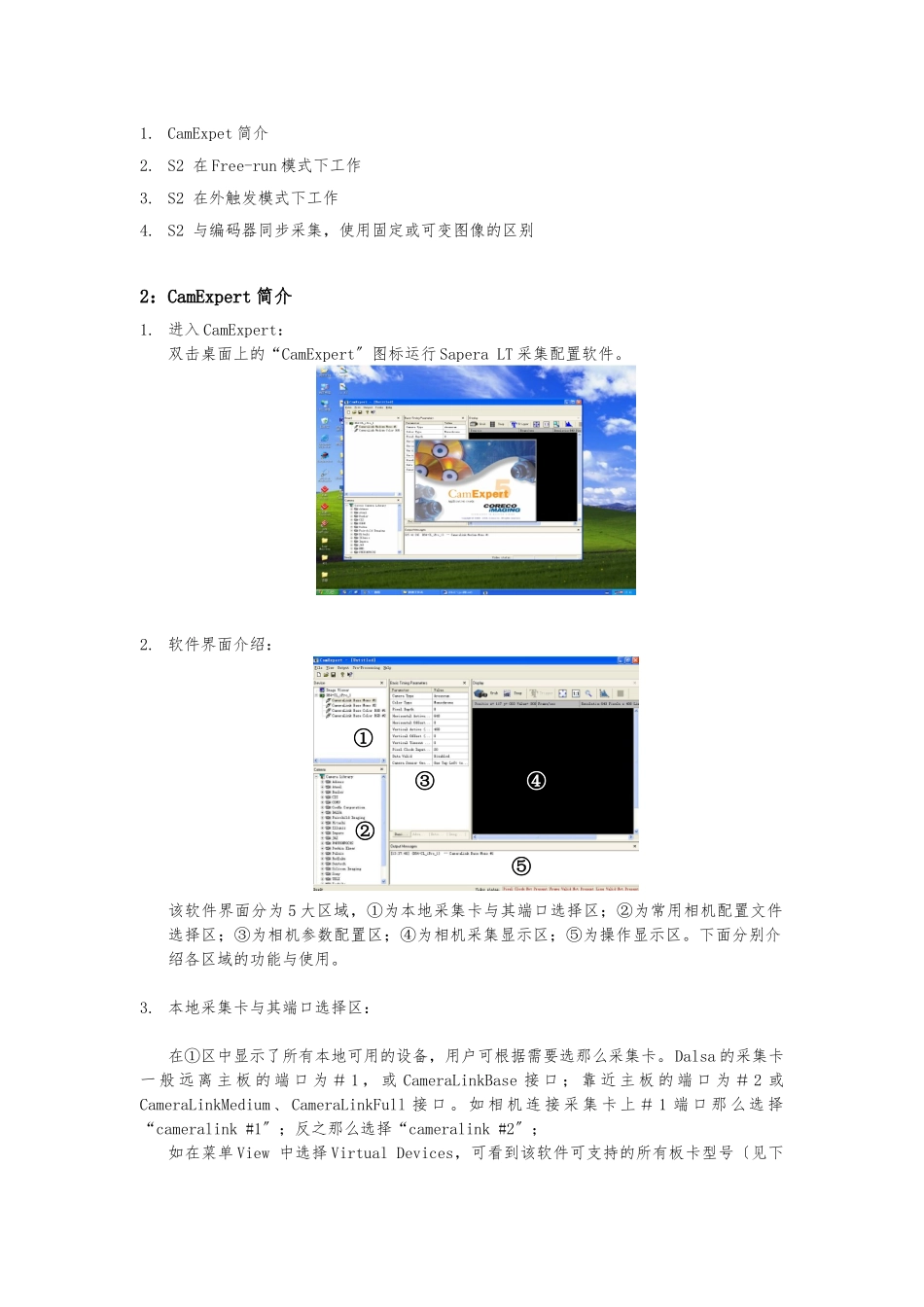

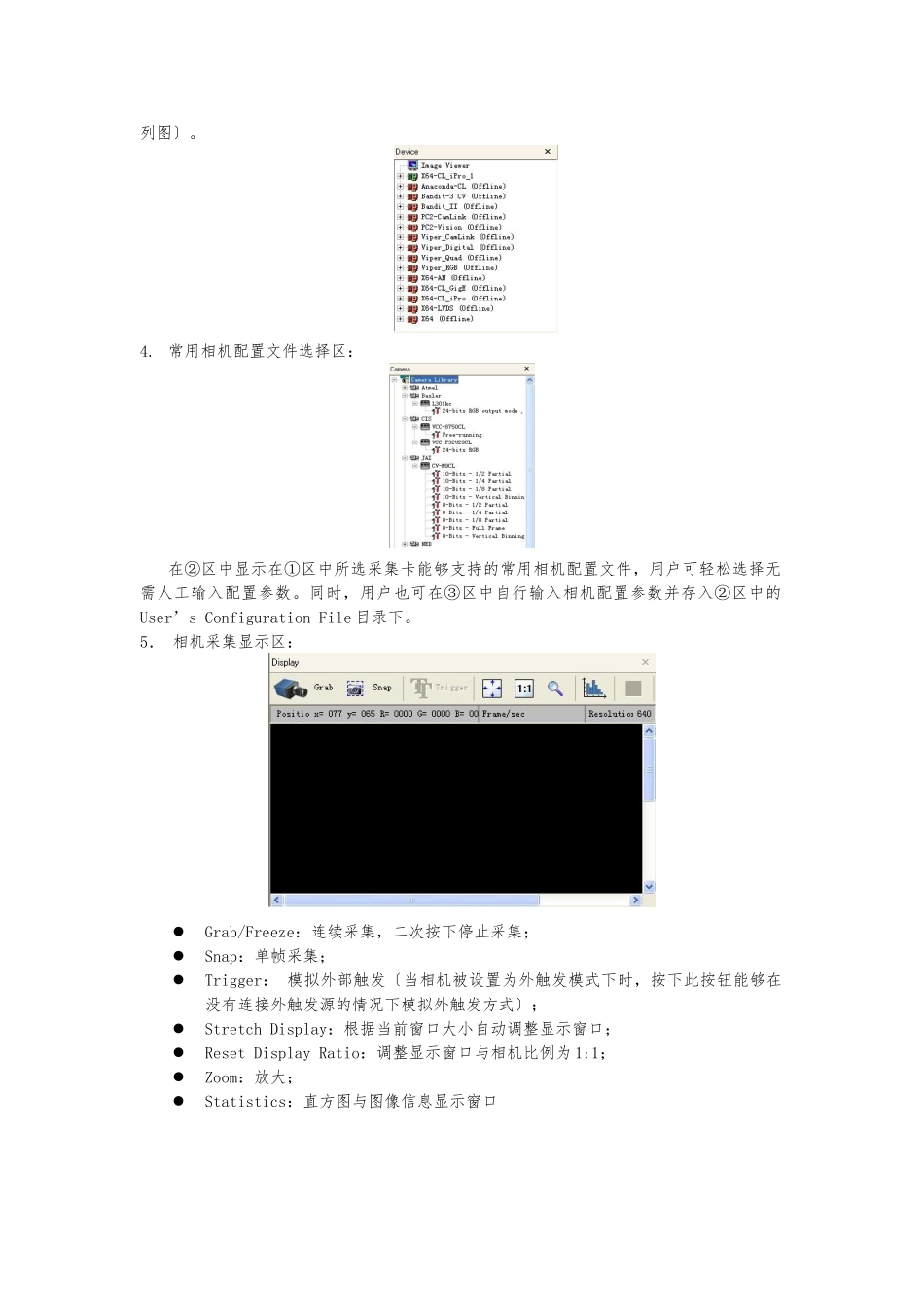

Dalsa 采集卡如何与数字相机配合工作目录1: 简介 ……………………………………………………... 42: CamExpert 简介…………………………………………... 43: S2 工作在 Free－run 模式下……………………………... 74: S2 工作在外触发模式下…………………………………. 105:使用固定或可变图像长度 ………………………………. 191：简介本文档主要介绍 Dalsa 公司的 CameraLink 采集卡与 CameraLink 数字相机如何进展配置工作。以 Dalsa 的 X64－CL 采集卡与 Dalsa 公司的 S2 线扫描相机为例，详细描述相机的每种工作方式下，硬件，软件应该如何设置，使系统正常工作。主要包括：1. CamExpet 简介2. S2 在 Free-run 模式下工作3. S2 在外触发模式下工作4. S2 与编码器同步采集，使用固定或可变图像的区别2：CamExpert 简介1. 进入 CamExpert：双击桌面上的“CamExpert〞图标运行 Sapera LT 采集配置软件。2. 软件界面介绍： ①③②⑤④该软件界面分为 5 大区域，①为本地采集卡与其端口选择区；②为常用相机配置文件选择区；③为相机参数配置区；④为相机采集显示区；⑤为操作显示区。下面分别介绍各区域的功能与使用。3. 本地采集卡与其端口选择区：在①区中显示了所有本地可用的设备，用户可根据需要选那么采集卡。Dalsa 的采集卡一 般 远 离 主 板 的 端 口 为 ＃ 1 ， 或 CameraLinkBase 接 口 ； 靠 近 主 板 的 端 口 为 ＃ 2 或 CameraLinkMedium 、 CameraLinkFull 接 口 。 如 相 机 连 接 采 集 卡 上 ＃ 1 端 口 那 么 选 择“cameralink #1〞；反之那么选择“cameralink #2〞；如在菜单 View 中选择 Virtual Devices，可看到该软件可支持的所有板卡型号〔见下列图〕。4. 常用相机配置文件选择区：在②区中显示在①区中所选采集卡能够支持的常用相机配置文件，用户可轻松选择无需人工输入配置参数。同时，用户也可在③区中自行输入相机配置参数并存入②区中的User’s Configuration File 目录下。5． 相机采集显示区：Grab/Freeze：连续采集，二次按下停止采集；Snap：单帧采集；Trigger： 模拟外部触发〔当相机被设置为外触发模式下时，按下此按钮能够在没有连接外触发源的情况下模拟外触发方式〕；Stretch Display：根据当前窗口大小自动调整显示窗口；Reset Display Ratio：调整显示窗口与相...
