F-NET光端机产品使用说明书

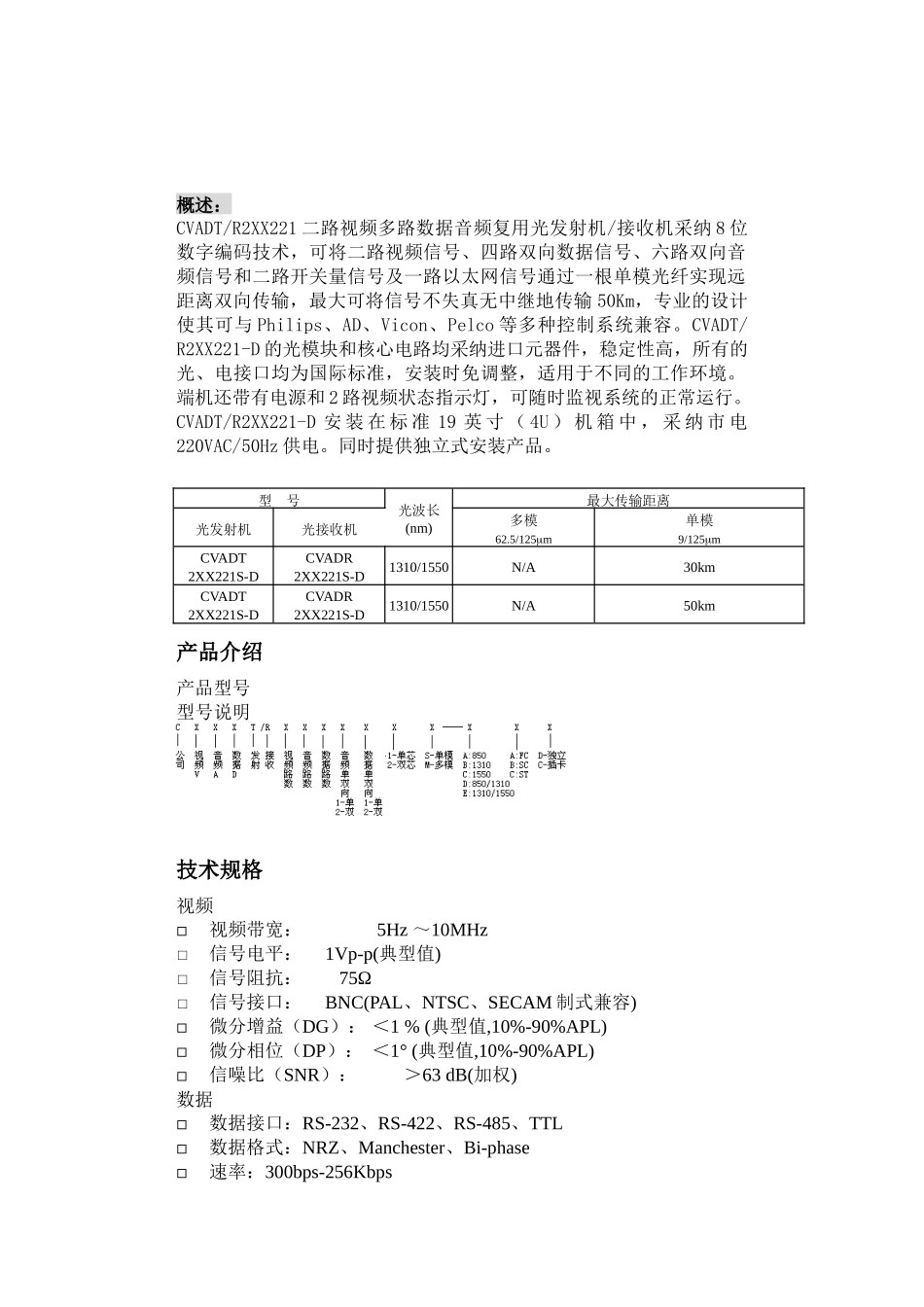

F-NETF-NET 光端机产品使用说明书光端机产品使用说明书 二二路视频四路音频路视频四路音频CVADT/R2XX221CVADT/R2XX221 系列光端机系列光端机制造商：上海慧锦网络科技有限公司 商务地址：上海市中山西路 1265 弄 18 号湘江大厦 6 层 服务热线：021-51098989—技术部目 录1 概述 …………………………………………… 1.1 主要特点 ………………………………… 1.2 型号说明 ………………………………… 2 技术指标 ……………………………………… 2.1 环境要求 ………………………………… 2.2 视频接口 ………………………………… 2.3 数据接口 ………………………………… 2.4 音频接口 ………………………………… 2.5 光纤接口 ………………………………… 3 使用说明 ……………………………………… 3.1 光纤连接 ………………………………… 3.2 视频信号接口连接 ……………………… 3.3 数据和音频接口连接 …………………… 4 指示灯说明 ……………………………………5 应用示例 ………………………………………6 产品使用注意事项 …………………………… 7 问题处理 ………………………………………8 售后服务 ………………………………………概述：CVADT/R2XX221 二路视频多路数据音频复用光发射机/接收机采纳 8 位数字编码技术，可将二路视频信号、四路双向数据信号、六路双向音频信号和二路开关量信号及一路以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输 50Km，专业的设计使其可与 Philips、AD、Vicon、Pelco 等多种控制系统兼容。CVADT/R2XX221-D 的光模块和核心电路均采纳进口元器件，稳定性高，所有的光、电接口均为国际标准，安装时免调整，适用于不同的工作环境。端机还带有电源和 2 路视频状态指示灯，可随时监视系统的正常运行。CVADT/R2XX221-D 安 装 在 标 准 19 英 寸 （ 4U ） 机 箱 中 ， 采 纳 市 电220VAC/50Hz 供电。同时提供独立式安装产品。产品介绍产品型号型号说明技术规格视频视频带宽： 5Hz ～10MHz□信号电平： 1Vp-p(典型值)□信号阻抗：75Ω□信号接口： BNC(PAL、NTSC、SECAM 制式兼容)微分增益（DG）： ＜1 % (典型值,10%-90%APL) 微分相位（DP）： ＜1° (典型值,10%-90%APL)信噪比（SNR）： ＞63 dB(加权)数据数据接口：RS-232、RS-422、RS-4...
