hypermesh网格划分总结

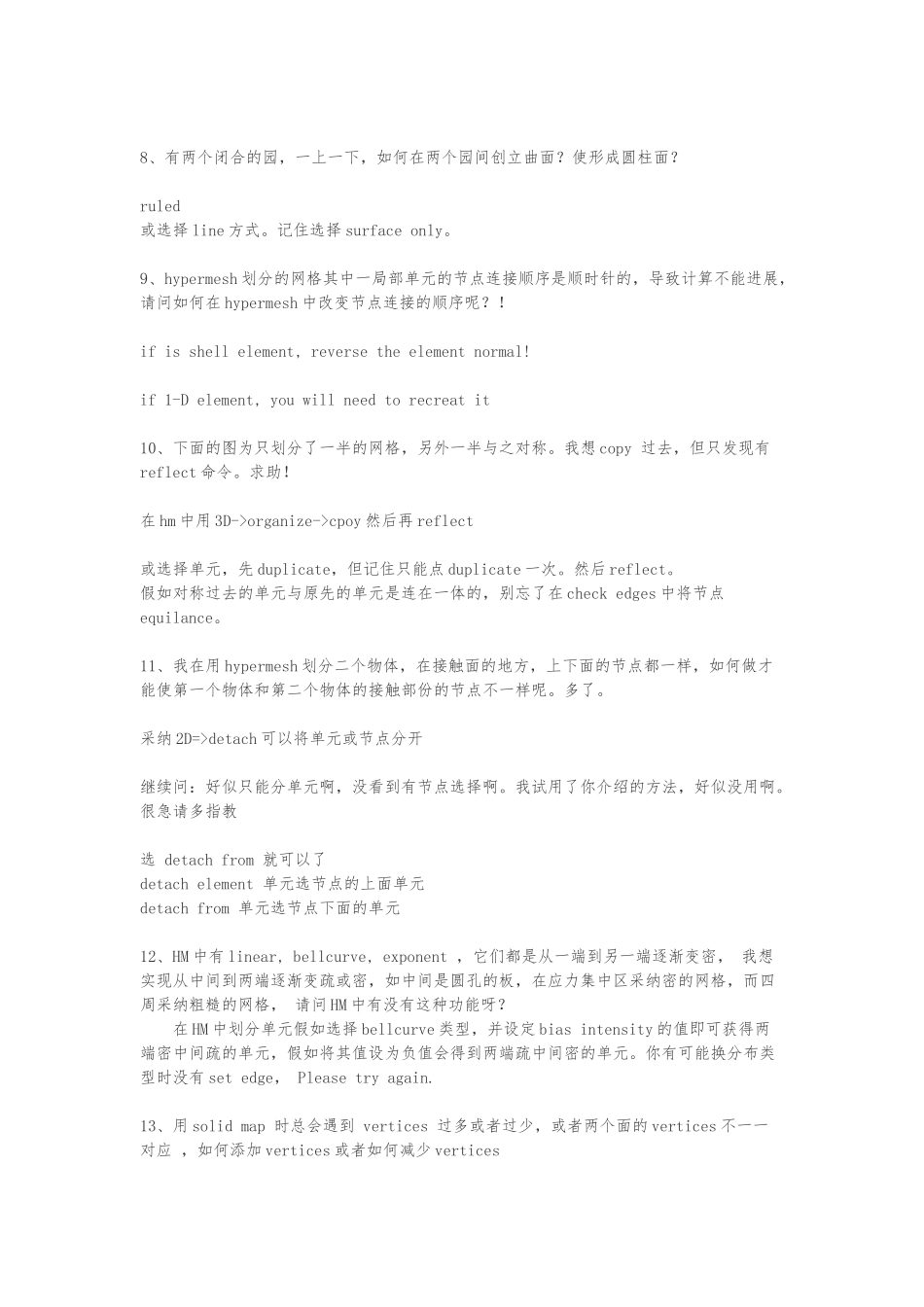

hypermesh 网格划分总结1、我想提取一个面的线，映射到另外的面上，然后用那个线来分面，该怎么做呢？ 假如是几何面，但是没有你需要的边界限的话，你可以在几何面上已有的边界限上create nodes，然后利用这些 nodes --〉lines /create，建立你需要的线，再 project；或者最简单的方法，选择 surf edit/line from surf edge假如是网格面，你可以 geom/fea->surface，再 project，或者直接 project nodes，利用nodes 可以直接划分面2、hypermesh 中如何将网格节点移动到指定的线或者面上。 project.3、面上网格分不同的 comp 划分，但划分后所有网格并不是连续的，只有同一个 comp 的网格连续，和临近的 comp 相邻的网格不连续，就是存在重叠的单元边和结点，如何合并为连续的单元 1、Tool － >edges 下找出并合并面单元的自由边和找出并删除重节点2、Tool － >faces 下找出并合并体单元的自由面和找出并删除重节点4、我的模型画出六面体单元了，但是是 8 节点的，想变成 20 节点的，怎么变？我用的是solidmap 功能生成六面体单元的？1D or 2D or 3D 下面的 order change5、直接在已分网的体外表上，create elements through nodes，这个要在哪个菜单实现？我找不着edit/element 中不是有个 create 吗？那就是通过 node 建单元6、对灰线构成的区域划分 2D 网格，网格后发现灰线变成了红线，是怎么回事呢？ 对计算结果有影响么？ 灰色的是 lines，至于为什么画完网格后会变成红色，是因为生成了 surface，surface的自由边会由红色来表示。请注意为什么会生成 surface，是因为你选择了 mesh/keep surface 这个选项7、偶很想知道 OI mesh 定义是什么，和普通的 mesh 有什么区别普通 mesh 的网格经过 clean up 或 QI 调整后就跟 QI mesh 划分的网格效果差不多，QI 的具体参数可以自行设定。 QI 主要目的是为了节约时间，QI 就是 Quality Index——质量导引 HM 最强调的就是网格质量的概念，有限元计算的精度取决于网格质量，再好的求解器假如网格质量不好，计算的精度也不会好。8、有两个闭合的园，一上一下，如何在两个园间创立曲面？使形成圆柱面？ruled 或选择 line 方式。记住选择 surface only。9、hypermesh 划分的网格其中一局部单元的节点连接顺序是顺时针的，导致计算不能进展，请问如何在 hypermesh 中改变节点连接的顺序呢？！if is shell...
