Machining数控仿真软件简明使用手册范本

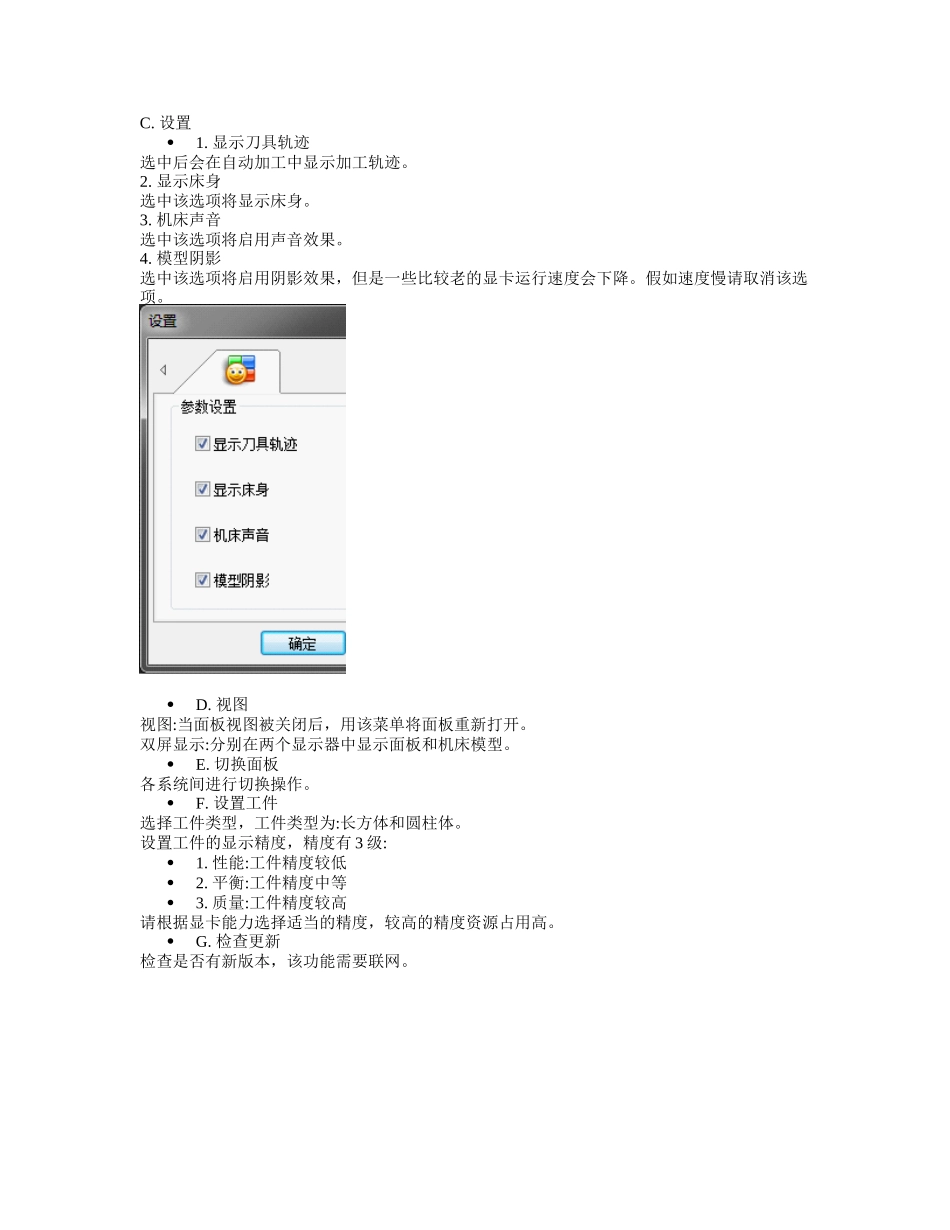

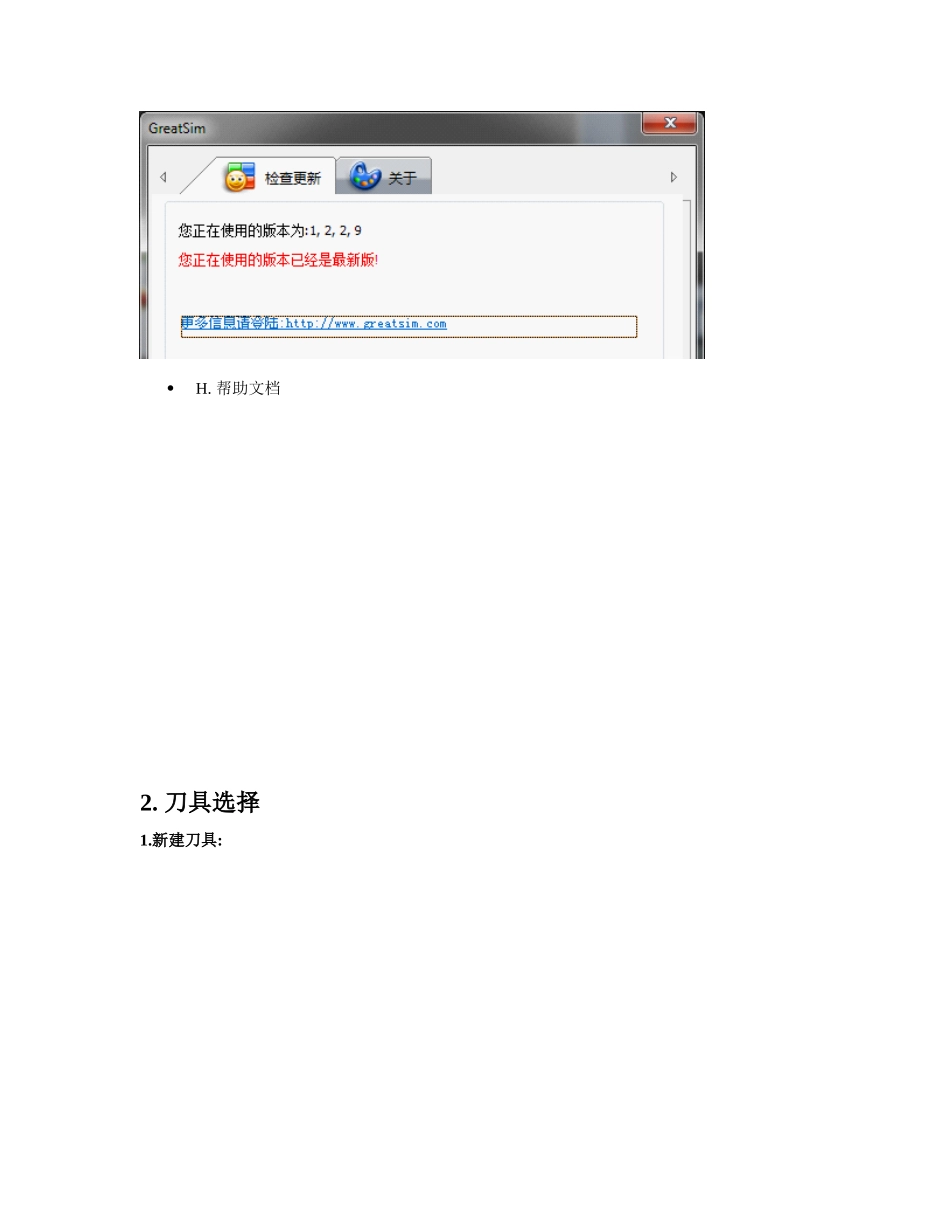

GreatSim Works 格雷西姆软件工作室Machining 数控仿真软件简明使用手册视频教程下载: .greatsim./Support1.软件基本操作:机床视图右键菜单介绍:A. XOZ 平面:改变机床视图视角B. YOZ 平面:改变机床视图视角C. XOY 平面:改变机床视图视角D. 隐藏/显示床身: 在机床视图中点右键，选择“隐藏床身”或者“显示床身”E. 快速定位: 让主轴移动到工件中心位置。F. 开关机舱门3D 机床模型操作:A. 鼠标左键旋转B. 鼠标滚轮放大或缩小C. 按下鼠标中键平移提示窗口:软件菜单介绍A. 加工时间估算加工程序所需时间B. 文件1.导入:导入一个加工程序，但必须在 EDIT 模式下打开或者新建了一个程序的情况下才能导入2.保存工件:保存已加工工件3.读入工件:打开保存的工件C. 设置1. 显示刀具轨迹 选中后会在自动加工中显示加工轨迹。2. 显示床身 选中该选项将显示床身。3. 机床声音 选中该选项将启用声音效果。4. 模型阴影 选中该选项将启用阴影效果，但是一些比较老的显卡运行速度会下降。假如速度慢请取消该选项。D. 视图视图:当面板视图被关闭后，用该菜单将面板重新打开。双屏显示:分别在两个显示器中显示面板和机床模型。E. 切换面板各系统间进行切换操作。F. 设置工件选择工件类型，工件类型为:长方体和圆柱体。设置工件的显示精度，精度有 3 级:1. 性能:工件精度较低2. 平衡:工件精度中等3. 质量:工件精度较高请根据显卡能力选择适当的精度，较高的精度资源占用高。G. 检查更新检查是否有新版本，该功能需要联网。H. 帮助文档2. 刀具选择1.新建刀具:添加刀具: 按“Add”按钮添加新的刀具 ，然后在自定义刀具对话框中输入直径和长度 : 2 . 编辑刀具:双击“Tool Select”中列表中的条目进行刀具参数编辑 。3 . 删除刀具:按“Delete”按钮删除所选刀具 。4 . 选择刀具:鼠标移动到右边刀具栏，出现"select tool"对话框，在里面选择所需的刀具。再点击“Tool Number”下拉菜单，选择所需的刀号。点击“OK”确认。将刀具移动到刀具库上，单击鼠标左键，刀具装入。将鼠标移动至刀位可以查看刀号。3. 数控面板操作FANUC 0iM 操作控制面板急停按钮电源开电源关循环启动循环停止自动模式 编辑模式 手动输入模式 步进模式手轮模式 回参考点 手动模式冷却开关主轴正转，停止，反转快速步进模式的步进倍率调整,分别是:0.001 , 0.01 , 0.1 , 1.0主轴倍率调...
