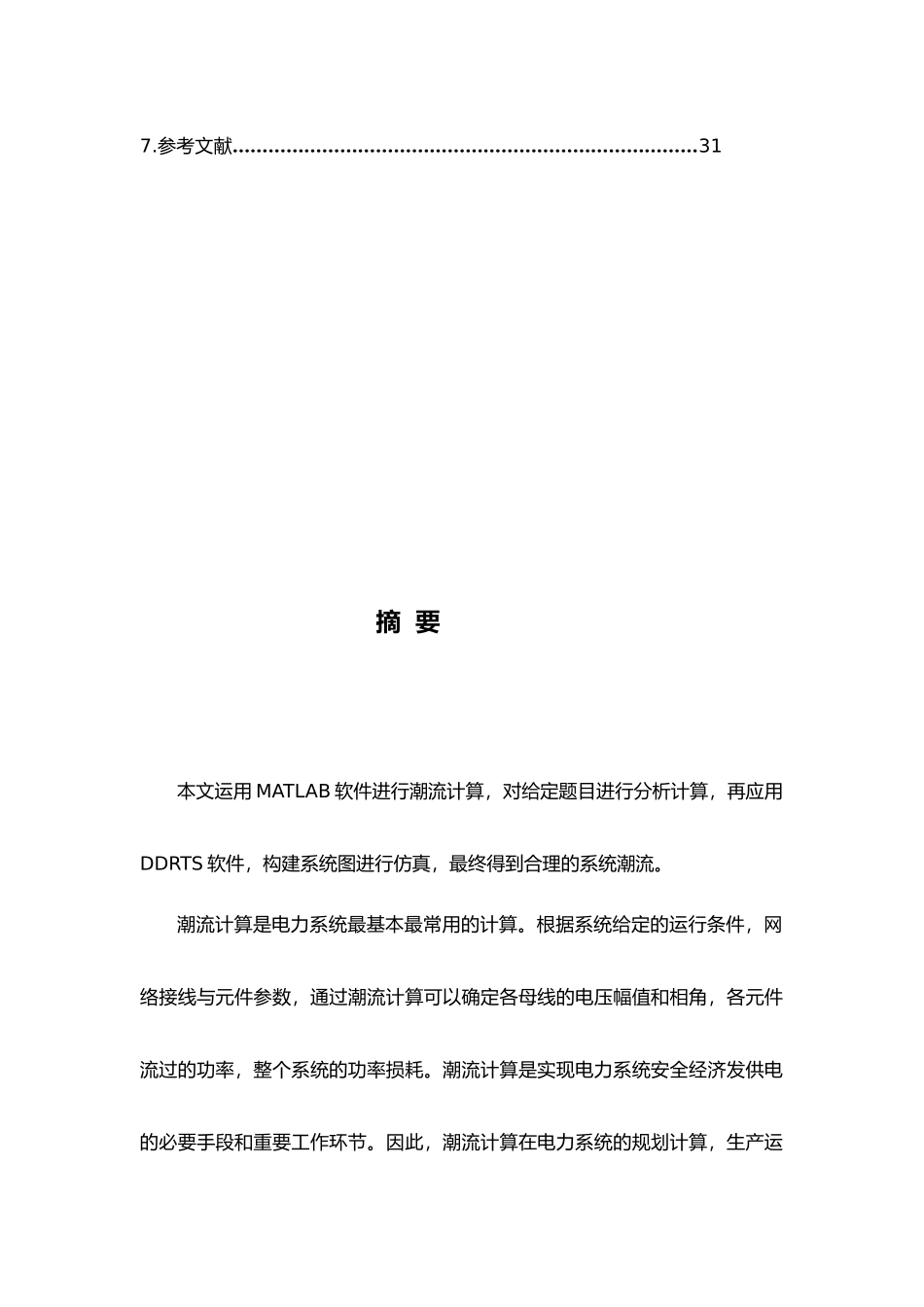

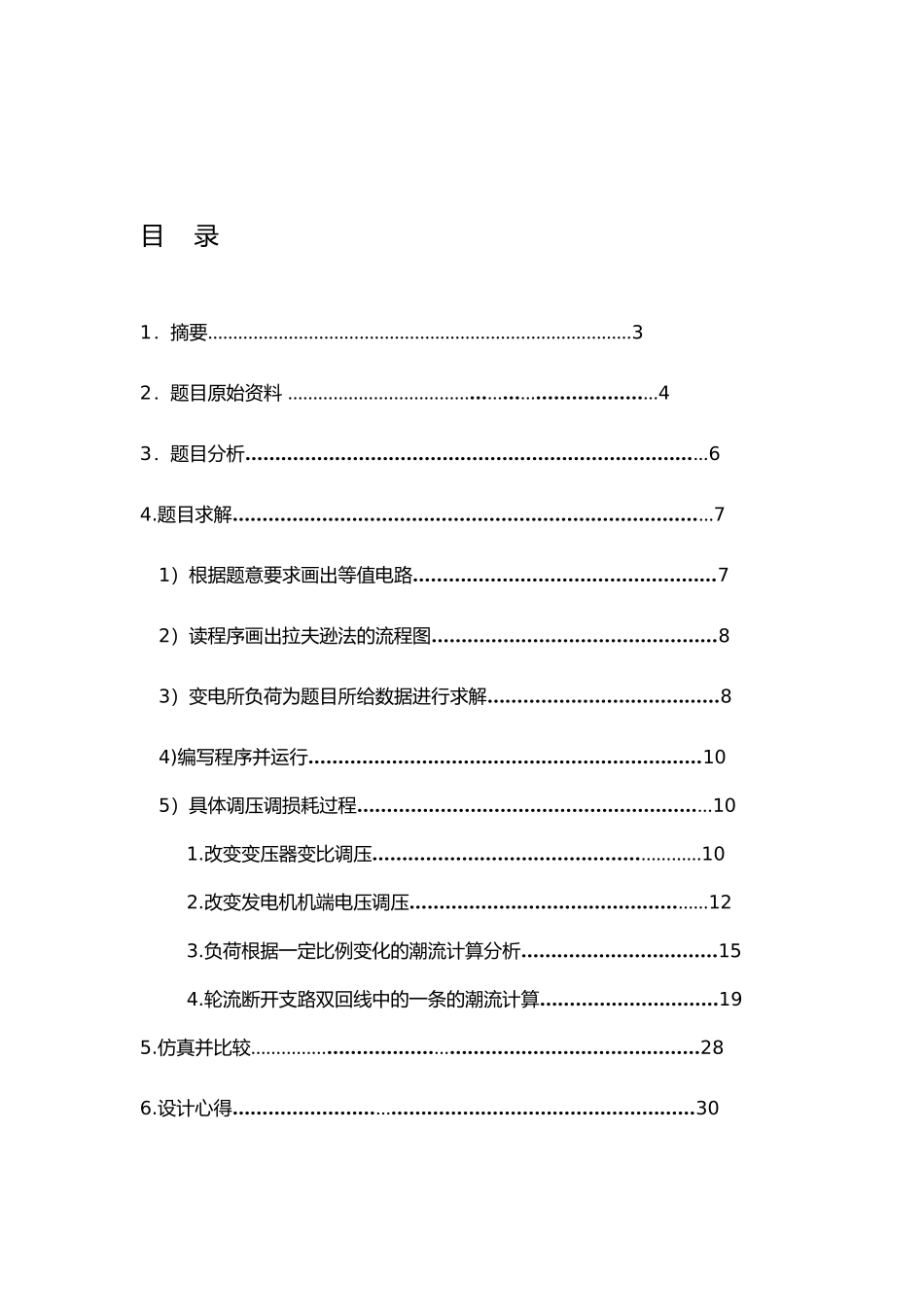

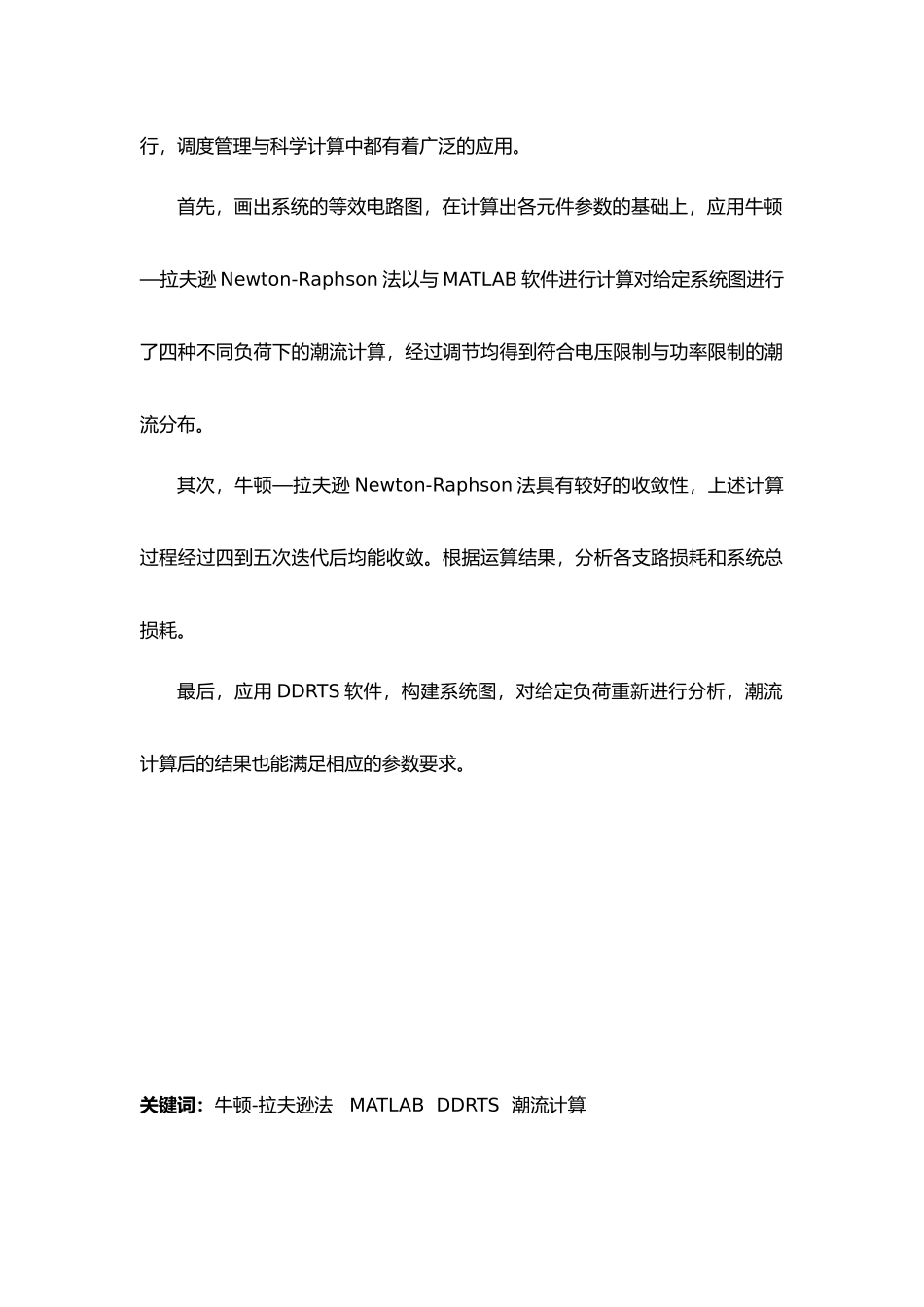

目 录1．摘要…………………………………………………………………………32．题目原始资料 ……………………………………………………………43．题目分析……………………………………………………………………64.题目求解………………………………………………………………………71）根据题意要求画出等值电路……………………………………………72）读程序画出拉夫逊法的流程图…………………………………………83）变电所负荷为题目所给数据进行求解…………………………………84)编写程序并运行…………………………………………………………105）具体调压调损耗过程……………………………………………………101.改变变压器变比调压…………………………………………………102.改变发电机机端电压调压……………………………………………123.负荷根据一定比例变化的潮流计算分析……………………………154.轮流断开支路双回线中的一条的潮流计算…………………………195.仿真并比较……………………………………………………………………286.设计心得……………………………………………………………………307.参考文献……………………………………………………………………31摘 要本文运用 MATLAB 软件进行潮流计算，对给定题目进行分析计算，再应用DDRTS 软件，构建系统图进行仿真，最终得到合理的系统潮流。潮流计算是电力系统最基本最常用的计算。根据系统给定的运行条件，网络接线与元件参数，通过潮流计算可以确定各母线的电压幅值和相角，各元件流过的功率，整个系统的功率损耗。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。因此，潮流计算在电力系统的规划计算，生产运行，调度管理与科学计算中都有着广泛的应用。首先，画出系统的等效电路图，在计算出各元件参数的基础上，应用牛顿—拉夫逊 Newton-Raphson 法以与 MATLAB 软件进行计算对给定系统图进行了四种不同负荷下的潮流计算，经过调节均得到符合电压限制与功率限制的潮流分布。其次，牛顿—拉夫逊 Newton-Raphson 法具有较好的收敛性，上述计算过程经过四到五次迭代后均能收敛。根据运算结果，分析各支路损耗和系统总损耗。最后，应用 DDRTS 软件，构建系统图，对给定负荷重新进行分析，潮流计算后的结果也能满足相应的参数要求。关键词：牛顿-拉夫逊法 MATLAB DDRTS 潮流计算一、题目原始资料：1．系统图：两个发电厂分别通过变压器和...
