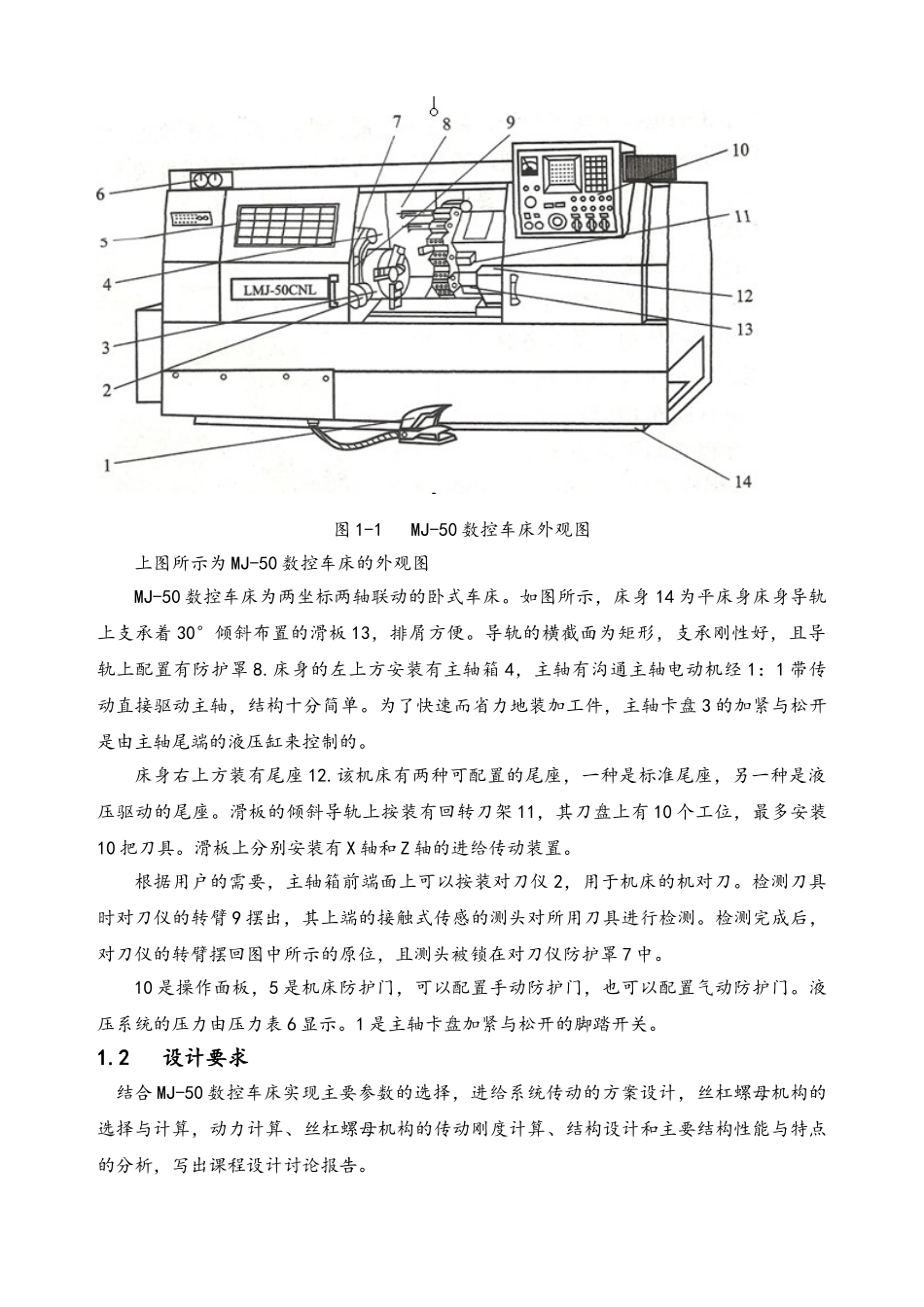

2024 年 10 月大学自考本科助学考试MJ-50 数控车床进给系统课程设计 (课程代码 5668 )院 系 机电工程系 专 业 数控技术 年 级 09 级 学生学号 7 学生 寇要杰 2011 年 11 月 3 日目录第 1 章绪论 11.1MJ-50 数 控 车床简介 11.2 设计要求 3第 2 章 MJ-50 数控车床进给系传动的统概述 32.1 进给传动系统的特点 32.2 进给传动系统装置 6总分评阅人复查人第 3 章 MJ-50 数控车床的主要技术参数 83.1 机床主要参数 83.2 数控系统的主要技术规格 8第 4 章丝杠螺母机构的选择与计算 104.1 纵向进给系统 104.2 横向进给系统 15第 5 章机构设计 205.1 滚珠丝杠的支承 205.2 滚珠丝杠螺母副间隙消除和预紧 20第 6 章主要结构性能与特点分析 226.1 滚珠丝杠螺母机构工作原理与特点 226.2 滚珠丝杠安装方式特点 22第 7 章总结与体会 23第 8 章参考文献 24第 1 章绪论1.1MJ-50 数控车床简介MJ-50 数控车床是由一机床团体出产，主要由主轴箱、床鞍、尾座、刀架、对刀仪、液压系统、光滑系统、气动系统以与数控装置等形成。其形状尺寸为：长 2995㎜，宽 1667㎜，高 1796㎜。其形状如图所示。MJ-50 数控车床主要用来加工轴类零件的外圆柱面、圆锥面、螺纹表面、成型回转体表面。对于盘类零件可进行钻孔、扩孔、铰孔、镗孔等加工。机床还可以完成车端面、切槽、倒角等加工。图 1-1 MJ-50 数控车床外观图上图所示为 MJ-50 数控车床的外观图MJ-50 数控车床为两坐标两轴联动的卧式车床。如图所示，床身 14 为平床身床身导轨上支承着 30°倾斜布置的滑板 13，排屑方便。导轨的横截面为矩形，支承刚性好，且导轨上配置有防护罩 8.床身的左上方安装有主轴箱 4，主轴有沟通主轴电动机经 1：1 带传动直接驱动主轴，结构十分简单。为了快速而省力地装加工件，主轴卡盘 3 的加紧与松开是由主轴尾端的液压缸来控制的。床身右上方装有尾座 12.该机床有两种可配置的尾座，一种是标准尾座，另一种是液压驱动的尾座。滑板的倾斜导轨上按装有回转刀架 11，其刀盘上有 10 个工位，最多安装10 把刀具。滑板上分别安装有 X 轴和 Z 轴的进给传动装置。根据用户的需要，主轴箱前端面上可以按装对刀仪 2，用于机床的机对刀。检测刀具时对刀仪的转臂 9 摆出，其上端的接触式传感的测头对所用刀具进行检测。检测完成后，对刀仪的转臂摆回图中所示的原位，且测头被锁在...
