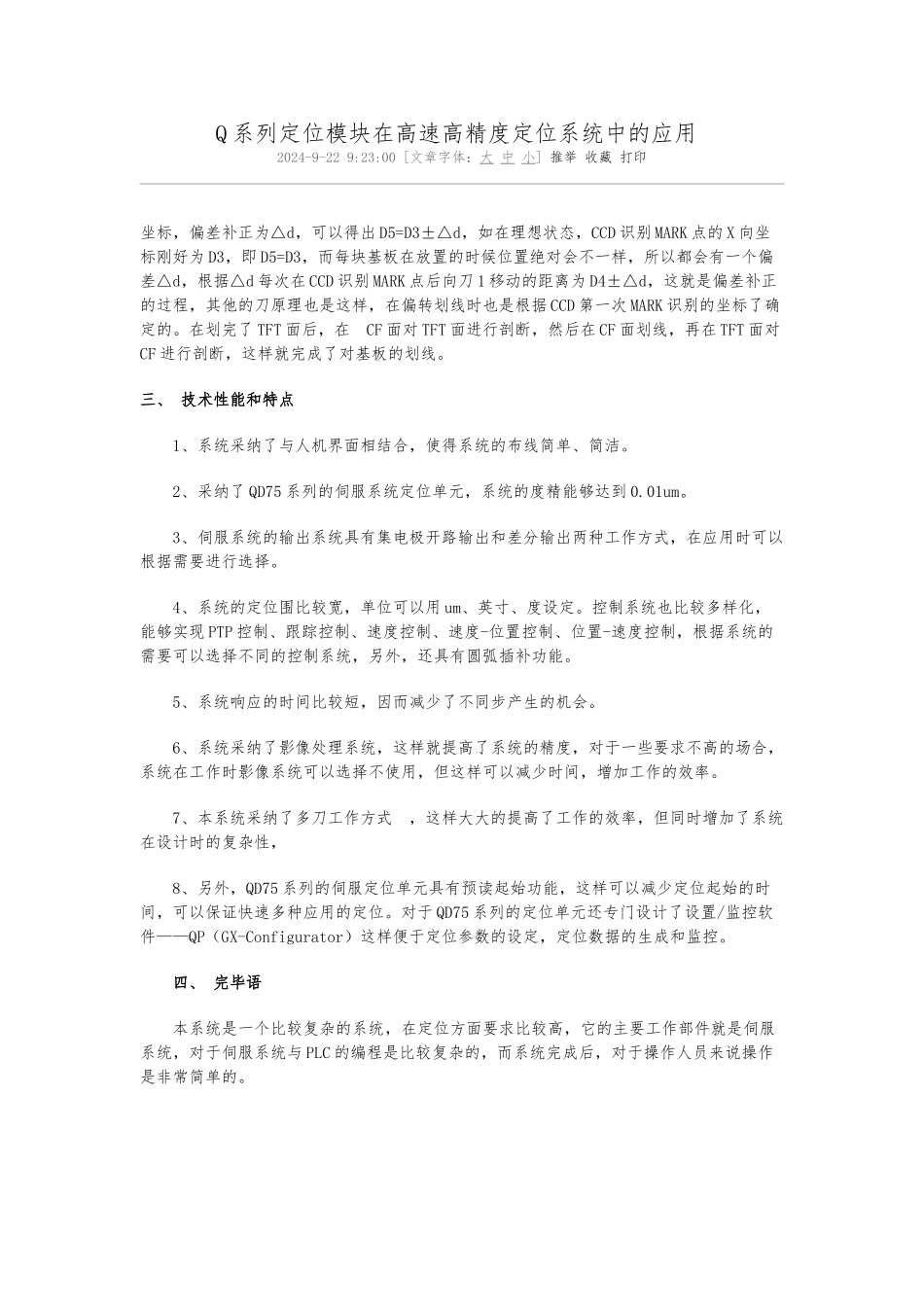

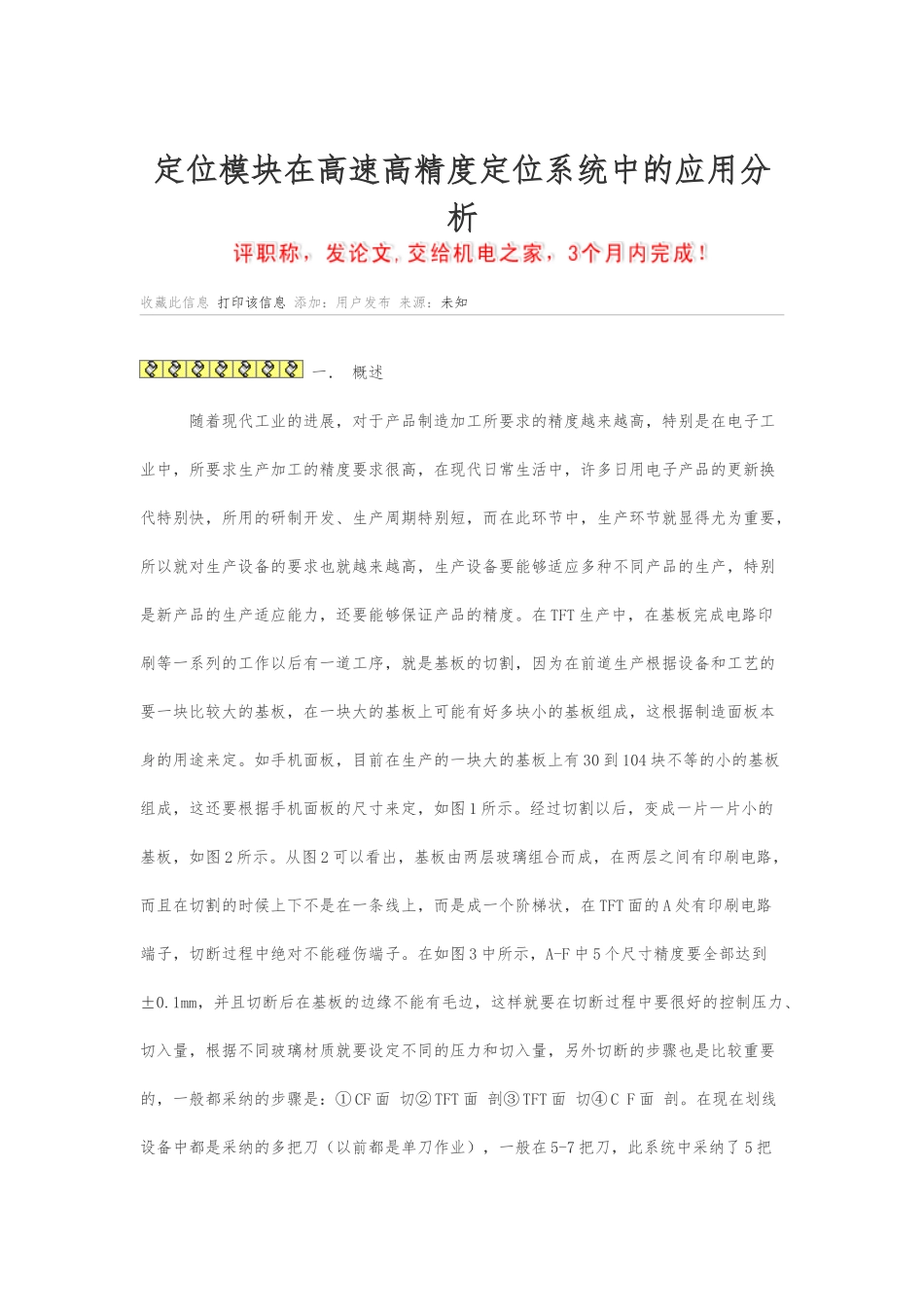

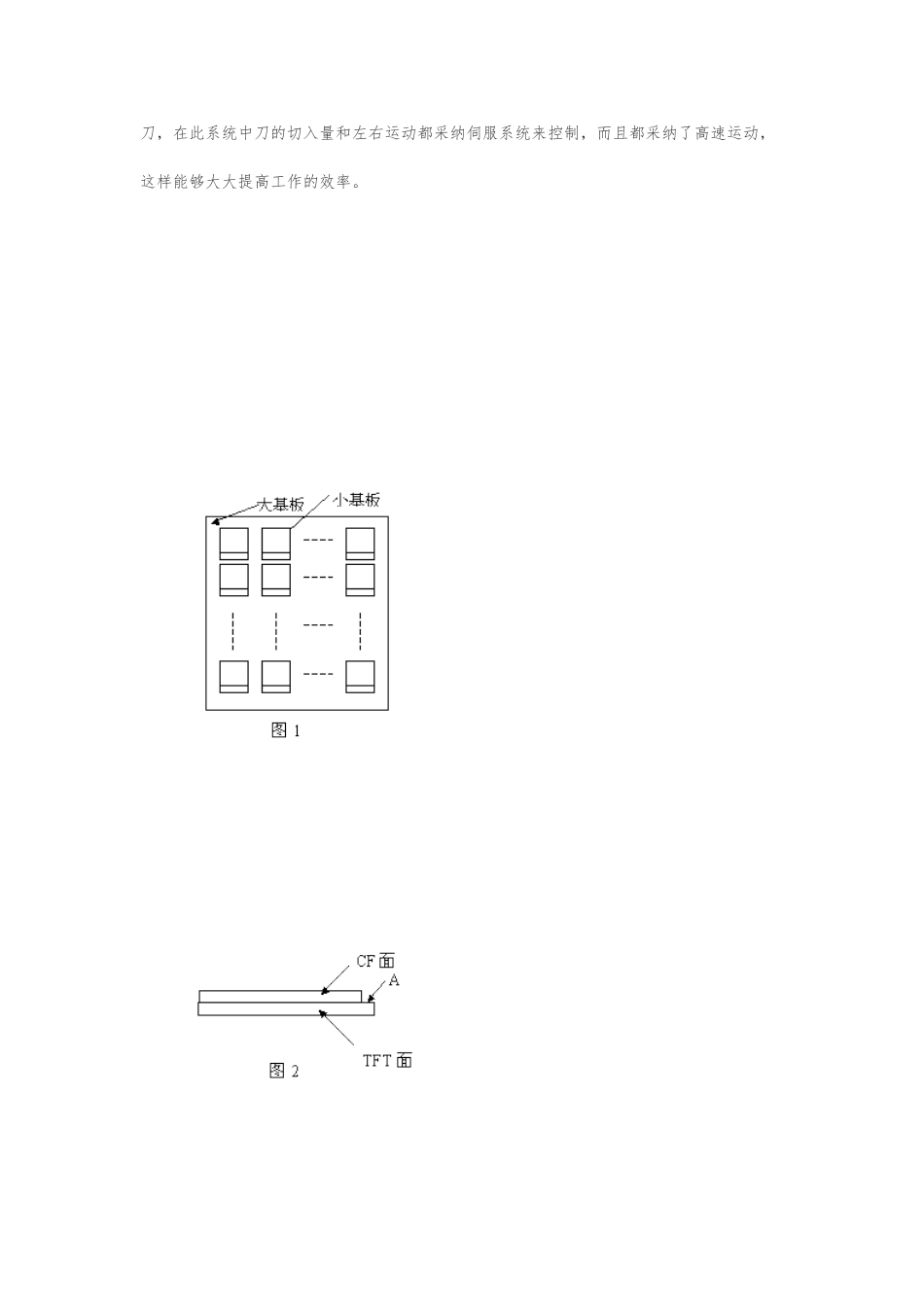

Q 系列定位模块在高速高精度定位系统中的应用 2024-9-22 9:23:00 [文章字体：大 中 小] 推举 收藏 打印 坐标，偏差补正为△d，可以得出 D5=D3±△d，如在理想状态，CCD 识别 MARK 点的 X 向坐标刚好为 D3，即 D5=D3，而每块基板在放置的时候位置绝对会不一样，所以都会有一个偏差△d，根据△d 每次在 CCD 识别 MARK 点后向刀 1 移动的距离为 D4±△d，这就是偏差补正的过程，其他的刀原理也是这样，在偏转划线时也是根据 CCD 第一次 MARK 识别的坐标了确定的。在划完了 TFT 面后，在 CF 面对 TFT 面进行剖断，然后在 CF 面划线，再在 TFT 面对CF 进行剖断，这样就完成了对基板的划线。 三、 技术性能和特点 1、系统采纳了与人机界面相结合，使得系统的布线简单、简洁。 2、采纳了 QD75 系列的伺服系统定位单元，系统的度精能够达到 0.01um。 3、伺服系统的输出系统具有集电极开路输出和差分输出两种工作方式，在应用时可以根据需要进行选择。 4、系统的定位围比较宽，单位可以用 um、英寸、度设定。控制系统也比较多样化，能够实现 PTP 控制、跟踪控制、速度控制、速度-位置控制、位置-速度控制，根据系统的需要可以选择不同的控制系统，另外，还具有圆弧插补功能。 5、系统响应的时间比较短，因而减少了不同步产生的机会。 6、系统采纳了影像处理系统，这样就提高了系统的精度，对于一些要求不高的场合，系统在工作时影像系统可以选择不使用，但这样可以减少时间，增加工作的效率。 7、本系统采纳了多刀工作方式 ，这样大大的提高了工作的效率，但同时增加了系统在设计时的复杂性， 8、另外，QD75 系列的伺服定位单元具有预读起始功能，这样可以减少定位起始的时间，可以保证快速多种应用的定位。对于 QD75 系列的定位单元还专门设计了设置/监控软件——QP（GX-Configurator）这样便于定位参数的设定，定位数据的生成和监控。 四、 完毕语 本系统是一个比较复杂的系统，在定位方面要求比较高，它的主要工作部件就是伺服系统，对于伺服系统与 PLC 的编程是比较复杂的，而系统完成后，对于操作人员来说操作是非常简单的。 定位模块在高速高精度定位系统中的应用分析收藏此信息 打印该信息 添加：用户发布 来源：未知 一． 概述 随着现代工业的进展，对于产品制造加工所要求的精度越来越高，特别是在电子工业中，所要求生产加工的精度要求很高，在现代日常生活中，许多日...
