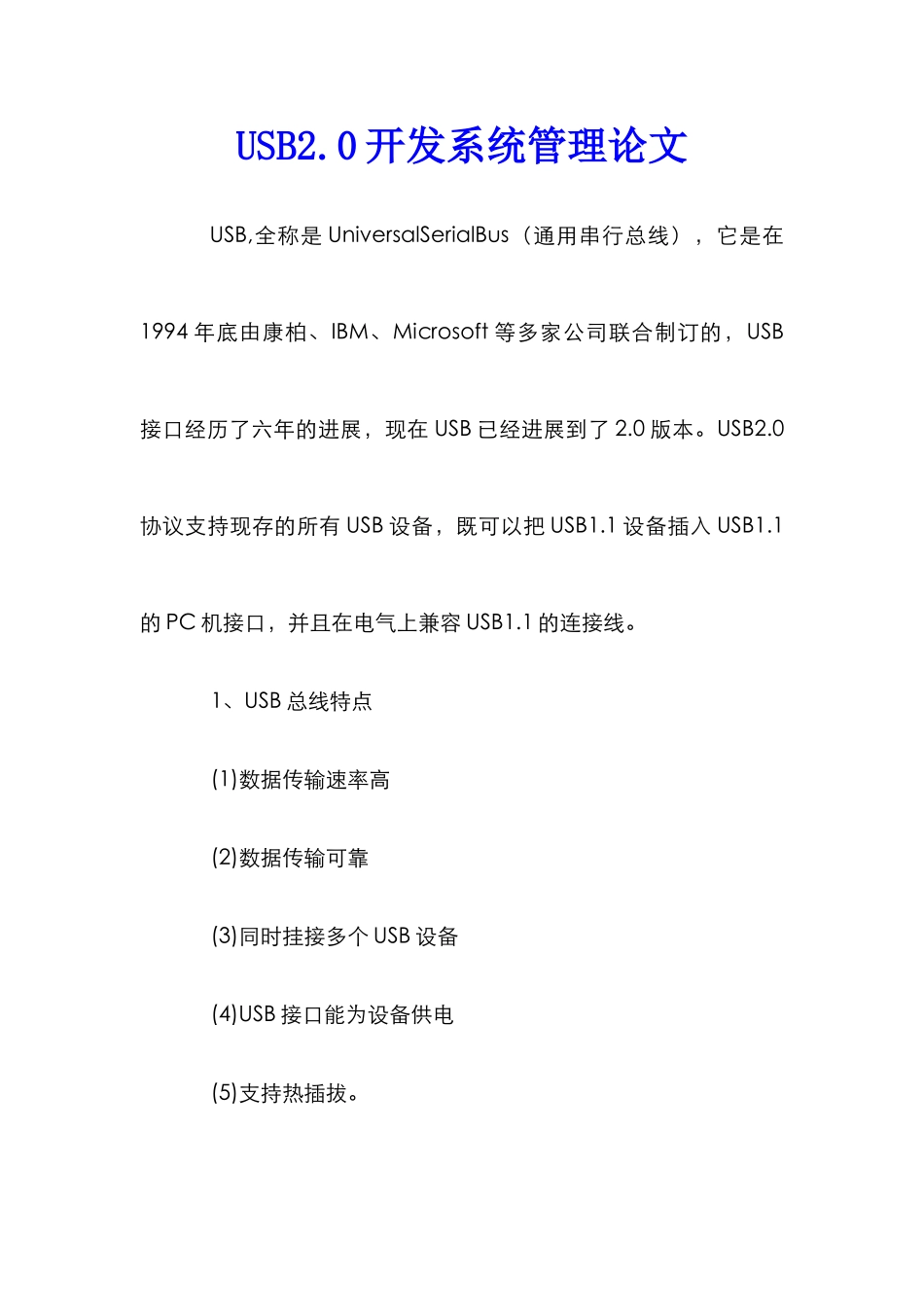

USB2.0开发系统管理论文

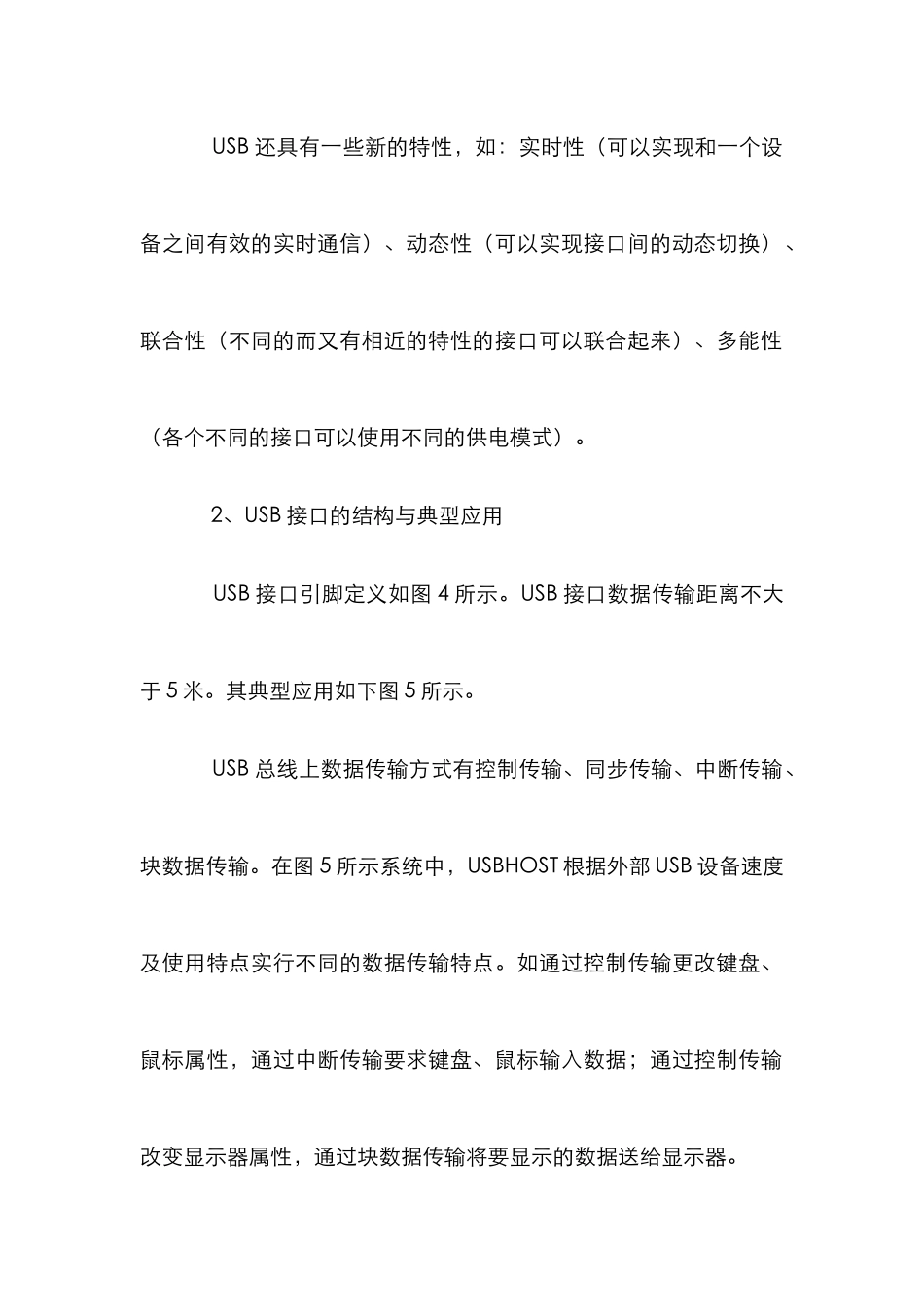

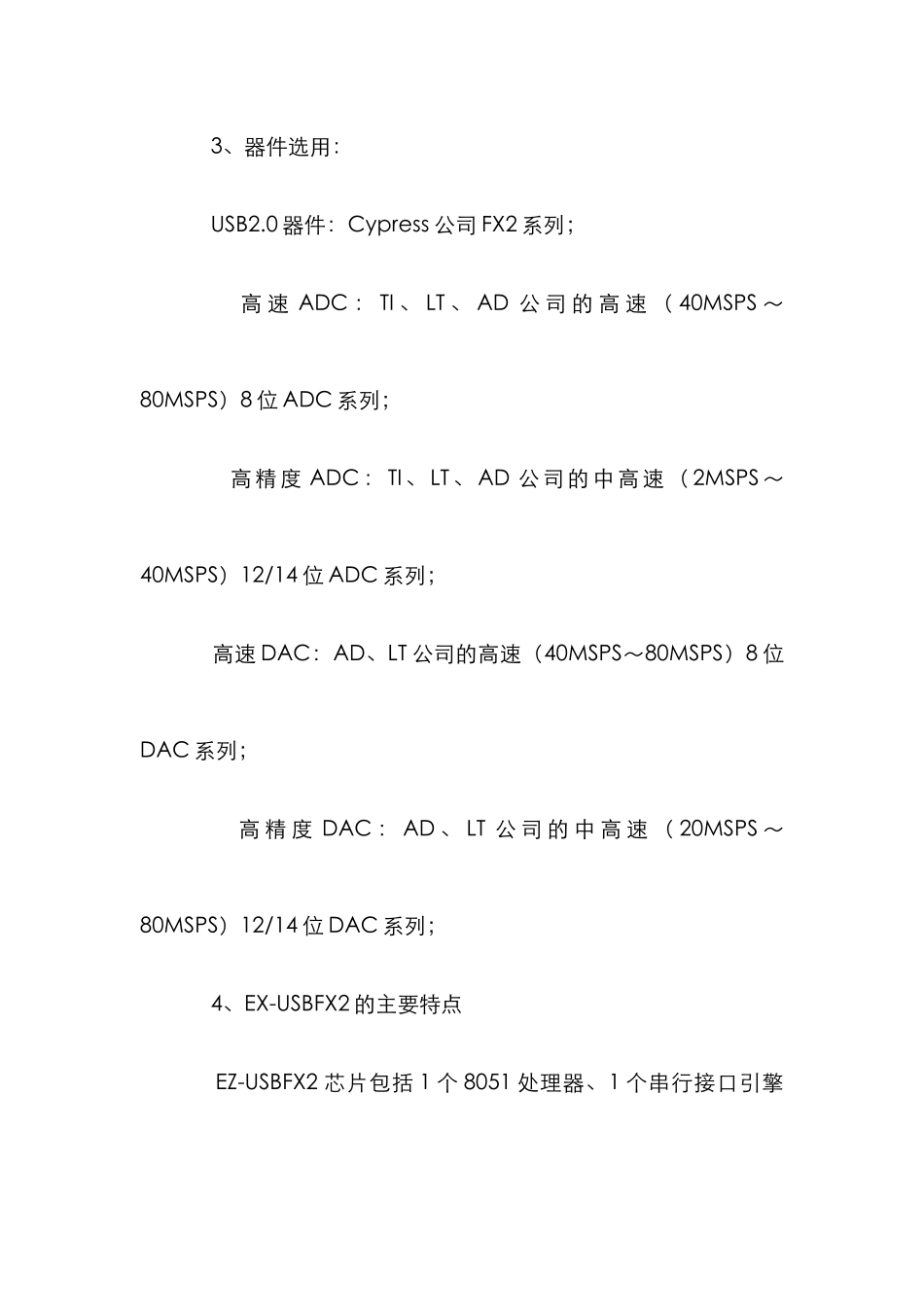

USB2.0 开发系统管理论文 USB,全称是 UniversalSerialBus（通用串行总线），它是在1994 年底由康柏、IBM、Microsoft 等多家公司联合制订的，USB接口经历了六年的进展，现在 USB 已经进展到了 2.0 版本。USB2.0协议支持现存的所有 USB 设备，既可以把 USB1.1 设备插入 USB1.1的 PC 机接口，并且在电气上兼容 USB1.1 的连接线。 1、USB 总线特点 (1)数据传输速率高 (2)数据传输可靠 (3)同时挂接多个 USB 设备 (4)USB 接口能为设备供电 (5)支持热插拔。 USB 还具有一些新的特性，如：实时性（可以实现和一个设备之间有效的实时通信）、动态性（可以实现接口间的动态切换）、联合性（不同的而又有相近的特性的接口可以联合起来）、多能性（各个不同的接口可以使用不同的供电模式）。 2、USB 接口的结构与典型应用 USB 接口引脚定义如图 4 所示。USB 接口数据传输距离不大于 5 米。其典型应用如下图 5 所示。 USB 总线上数据传输方式有控制传输、同步传输、中断传输、块数据传输。在图 5 所示系统中，USBHOST 根据外部 USB 设备速度及使用特点实行不同的数据传输特点。如通过控制传输更改键盘、鼠标属性，通过中断传输要求键盘、鼠标输入数据；通过控制传输改变显示器属性，通过块数据传输将要显示的数据送给显示器。 3、器件选用： USB2.0 器件：Cypress 公司 FX2 系列； 高 速 ADC ： TI 、 LT 、 AD 公 司 的 高 速 （ 40MSPS ～80MSPS）8 位 ADC 系列； 高精度 ADC： TI 、 LT 、AD 公司的中高速（ 2MSPS～40MSPS）12/14 位 ADC 系列； 高速 DAC：AD、LT 公司的高速（40MSPS～80MSPS）8 位DAC 系列； 高 精 度 DAC ： AD 、 LT 公 司 的 中 高 速 （ 20MSPS ～80MSPS）12/14 位 DAC 系列； 4、EX-USBFX2 的主要特点 EZ-USBFX2 芯片包括 1 个 8051 处理器、1 个串行接口引擎（SIE）、1 个 USB 收发器、8.5KB 片上 RAM、4KBFIFO 存储器以及1 个通用可编程接口（GPIF），如图 2 所示。FX2 是一个全面集成的解决方案，它占用更少的电路板空间，并缩短开发时间。 EZ-USBFX2 拥有 1 个独特的架构，其中包括 1 个智能串行接口引擎（SIE）。它执行所有基本的 USB 功能，将嵌入式 MCU 解放出来以用于实现专用的功能，并保证其持续的高性能的传输速率。FX2 还包括 2 个通用可编程接口（GPIF），允许它“无胶...
