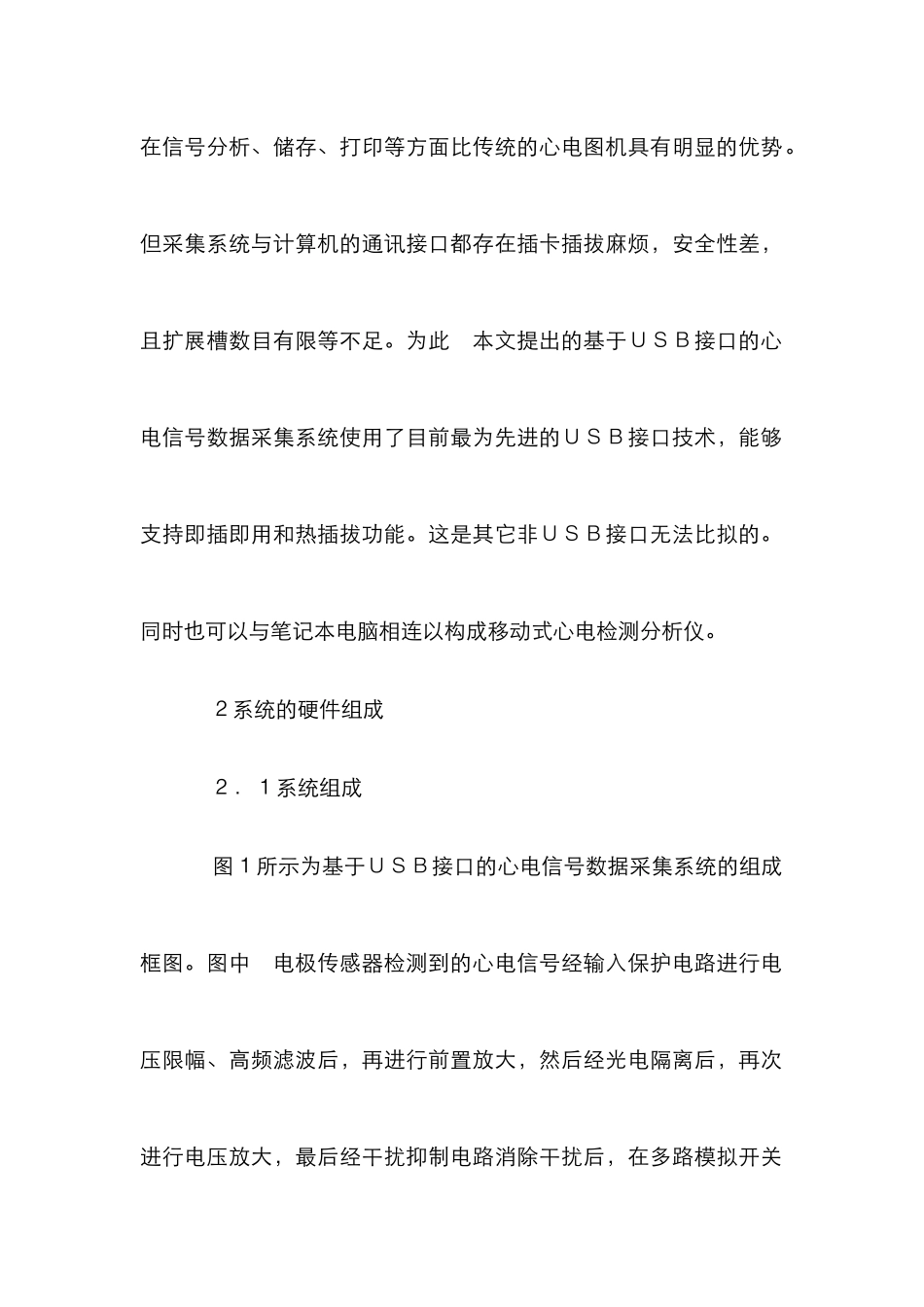

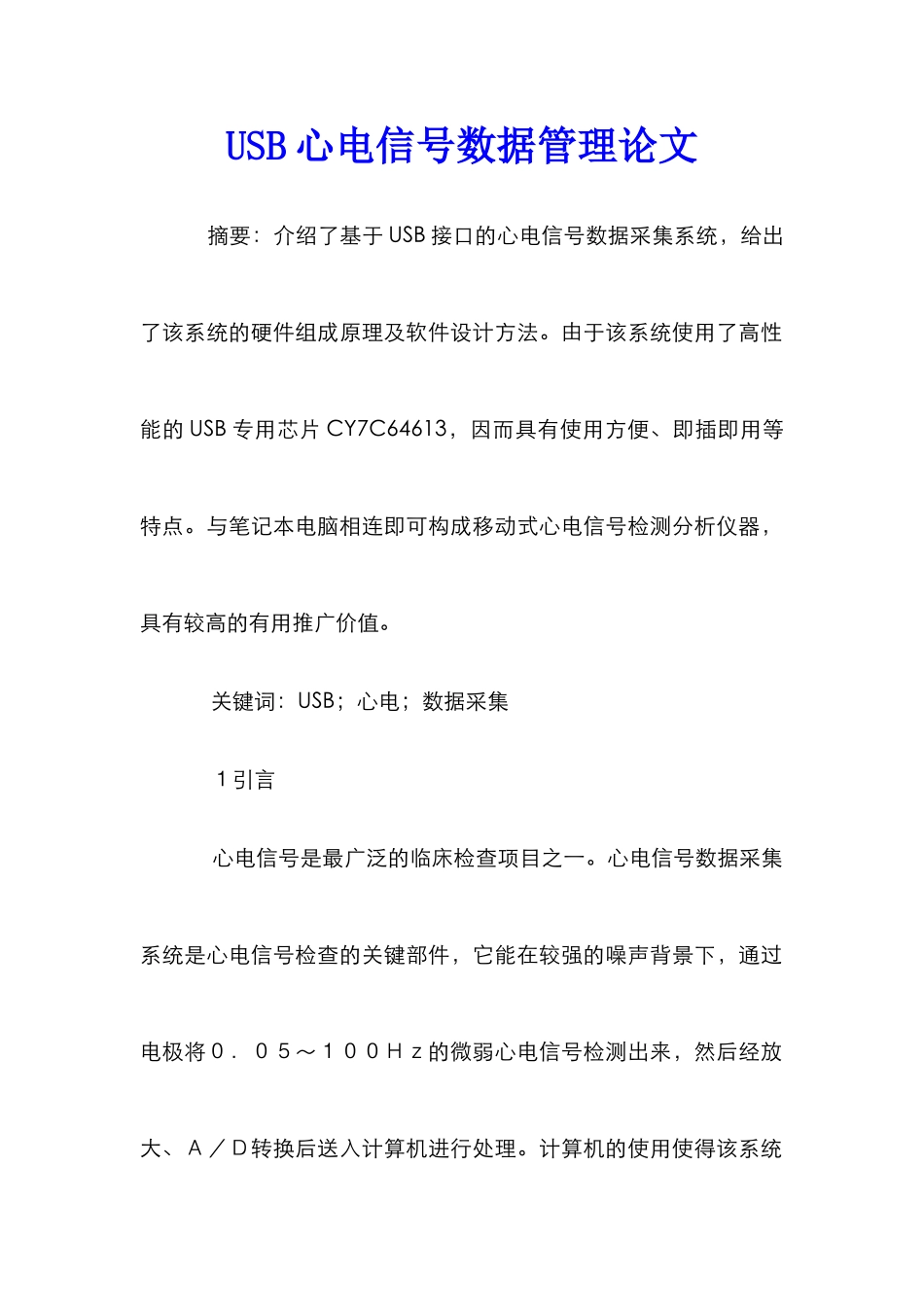

USB 心电信号数据管理论文 摘要：介绍了基于 USB 接口的心电信号数据采集系统，给出了该系统的硬件组成原理及软件设计方法。由于该系统使用了高性能的 USB 专用芯片 CY7C64613，因而具有使用方便、即插即用等特点。与笔记本电脑相连即可构成移动式心电信号检测分析仪器，具有较高的有用推广价值。 关键词：USB；心电；数据采集 １引言 心电信号是最广泛的临床检查项目之一。心电信号数据采集系统是心电信号检查的关键部件，它能在较强的噪声背景下，通过电极将０．０５～１００Ｈｚ的微弱心电信号检测出来，然后经放大、Ａ／Ｄ转换后送入计算机进行处理。计算机的使用使得该系统在信号分析、储存、打印等方面比传统的心电图机具有明显的优势。但采集系统与计算机的通讯接口都存在插卡插拔麻烦，安全性差，且扩展槽数目有限等不足。为此本文提出的基于ＵＳＢ接口的心电信号数据采集系统使用了目前最为先进的ＵＳＢ接口技术，能够支持即插即用和热插拔功能。这是其它非ＵＳＢ接口无法比拟的。同时也可以与笔记本电脑相连以构成移动式心电检测分析仪。 ２系统的硬件组成 ２．１系统组成 图１所示为基于ＵＳＢ接口的心电信号数据采集系统的组成框图。图中电极传感器检测到的心电信号经输入保护电路进行电压限幅、高频滤波后，再进行前置放大，然后经光电隔离后，再次进行电压放大，最后经干扰抑制电路消除干扰后，在多路模拟开关的控制下将其中某一路信号接入Ａ／Ｄ。ＣＹ７Ｃ６４６１３是带智能ＵＳＢ接口的单片机，通过它可以把Ａ／Ｄ转接后的数字信号经ＵＳＢ接口传输到计算机。 下面就数据采集系统的抗干扰措施、信号放大及ＵＳＢ通信等问题进行重点论述。 ２．２系统抗干扰 作为医疗器械的心电信号数据采集系统，由于其检测对象是低频、微弱的心电信号，干扰较大，因此系统的抗干扰能力及安全可靠性至关重要。针对这种情况，本系统实行了多方面措施。图２所示为输入保护电路和高频滤波电路。其中输入保护电路是在每个电极和地之间加入两个并联的硅二极管以进行电压限幅，从而限制输入电压不超过±６００ｍｖ，确保病人和仪器的安全。高频滤波电路用于阻止高频干扰信号进入数据采集系统。本设计使用以ＦＸ１０１芯片为核心的低通滤波器。滤波截止频率为： ｆｃ＝１／[２ｐ(Ｒ１Ｒ２Ｃ１Ｃ２)１／２] 使用光电隔离电路和干扰抑制电路可进一步提高抗干扰能力。干扰抑制电路包括５０Ｈｚ干扰抑制电路和肌电干扰抑制电路。前者...
