《公差配合与测量》实训指导书

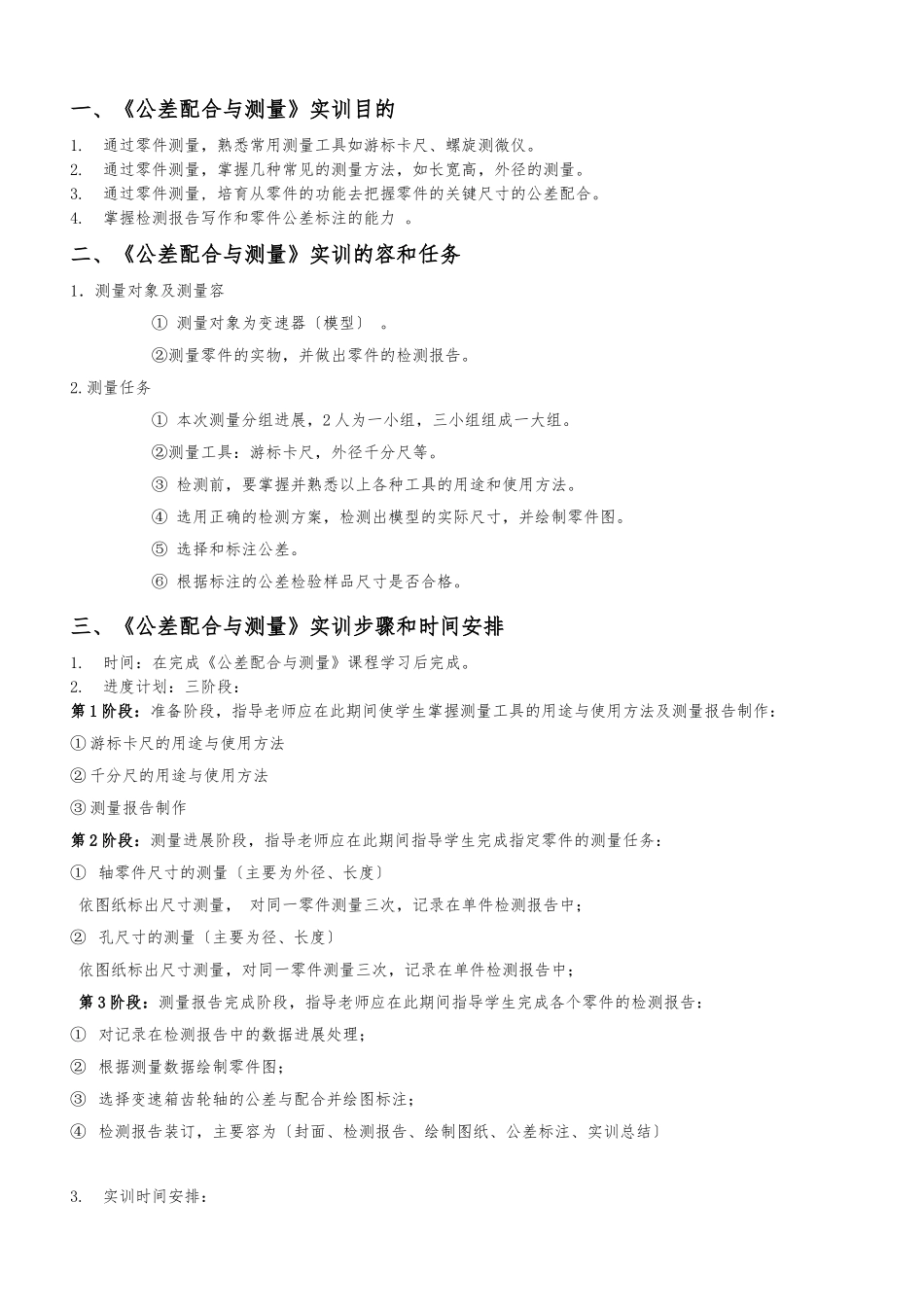

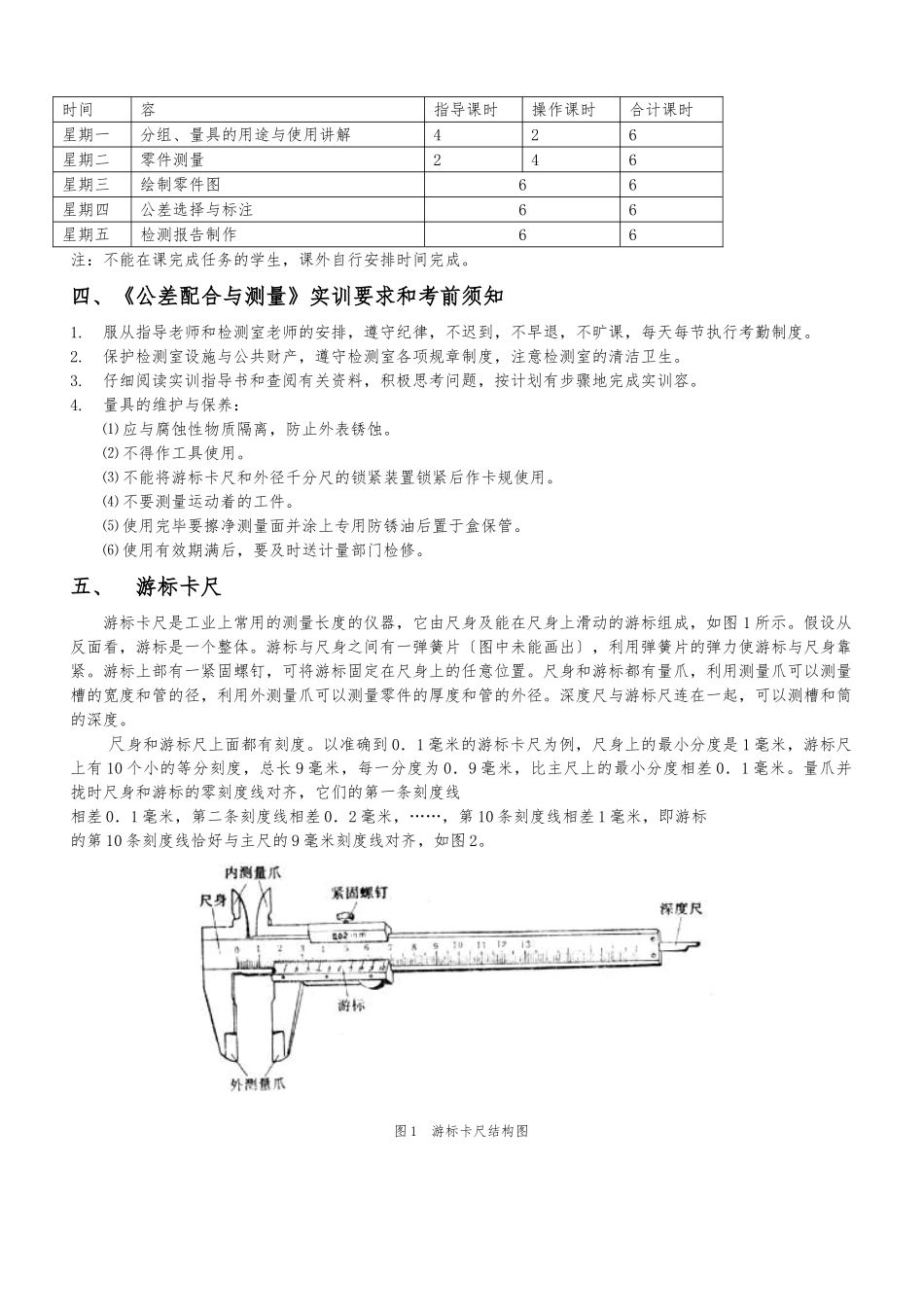

《公差配合与测量》实训指导书一、《公差配合与测量》实训目的1.通过零件测量，熟悉常用测量工具如游标卡尺、螺旋测微仪。 2.通过零件测量，掌握几种常见的测量方法，如长宽高，外径的测量。 3.通过零件测量, 培育从零件的功能去把握零件的关键尺寸的公差配合。4.掌握检测报告写作和零件公差标注的能力 。二、《公差配合与测量》实训的容和任务1．测量对象及测量容 ① 测量对象为变速器〔模型〕 。 ②测量零件的实物，并做出零件的检测报告。 2.测量任务 ① 本次测量分组进展，2 人为一小组，三小组组成一大组。 ②测量工具：游标卡尺，外径千分尺等。 ③ 检测前，要掌握并熟悉以上各种工具的用途和使用方法。 ④ 选用正确的检测方案，检测出模型的实际尺寸，并绘制零件图。⑤ 选择和标注公差。⑥ 根据标注的公差检验样品尺寸是否合格。三、《公差配合与测量》实训步骤和时间安排1.时间：在完成《公差配合与测量》课程学习后完成。2.进度计划：三阶段：第 1 阶段：准备阶段，指导老师应在此期间使学生掌握测量工具的用途与使用方法及测量报告制作：① 游标卡尺的用途与使用方法② 千分尺的用途与使用方法③ 测量报告制作第 2 阶段：测量进展阶段，指导老师应在此期间指导学生完成指定零件的测量任务：① 轴零件尺寸的测量〔主要为外径、长度〕 依图纸标出尺寸测量， 对同一零件测量三次，记录在单件检测报告中；② 孔尺寸的测量〔主要为径、长度〕依图纸标出尺寸测量，对同一零件测量三次，记录在单件检测报告中；第 3 阶段：测量报告完成阶段，指导老师应在此期间指导学生完成各个零件的检测报告：① 对记录在检测报告中的数据进展处理；② 根据测量数据绘制零件图；③ 选择变速箱齿轮轴的公差与配合并绘图标注；④ 检测报告装订，主要容为〔封面、检测报告、绘制图纸、公差标注、实训总结〕 3.实训时间安排：时间容指导课时 操作课时 合计课时 星期一分组、量具的用途与使用讲解426星期二零件测量246星期三绘制零件图66星期四公差选择与标注66星期五检测报告制作66注：不能在课完成任务的学生，课外自行安排时间完成。四、《公差配合与测量》实训要求和考前须知1.服从指导老师和检测室老师的安排，遵守纪律，不迟到，不早退，不旷课，每天每节执行考勤制度。2.保护检测室设施与公共财产，遵守检测室各项规章制度，注意检测室的清洁卫生。3.仔细阅读实训指导书和查阅有关资料，积极思考问题，按计划有步...
