普通的公制、英制、美制螺纹计算公式

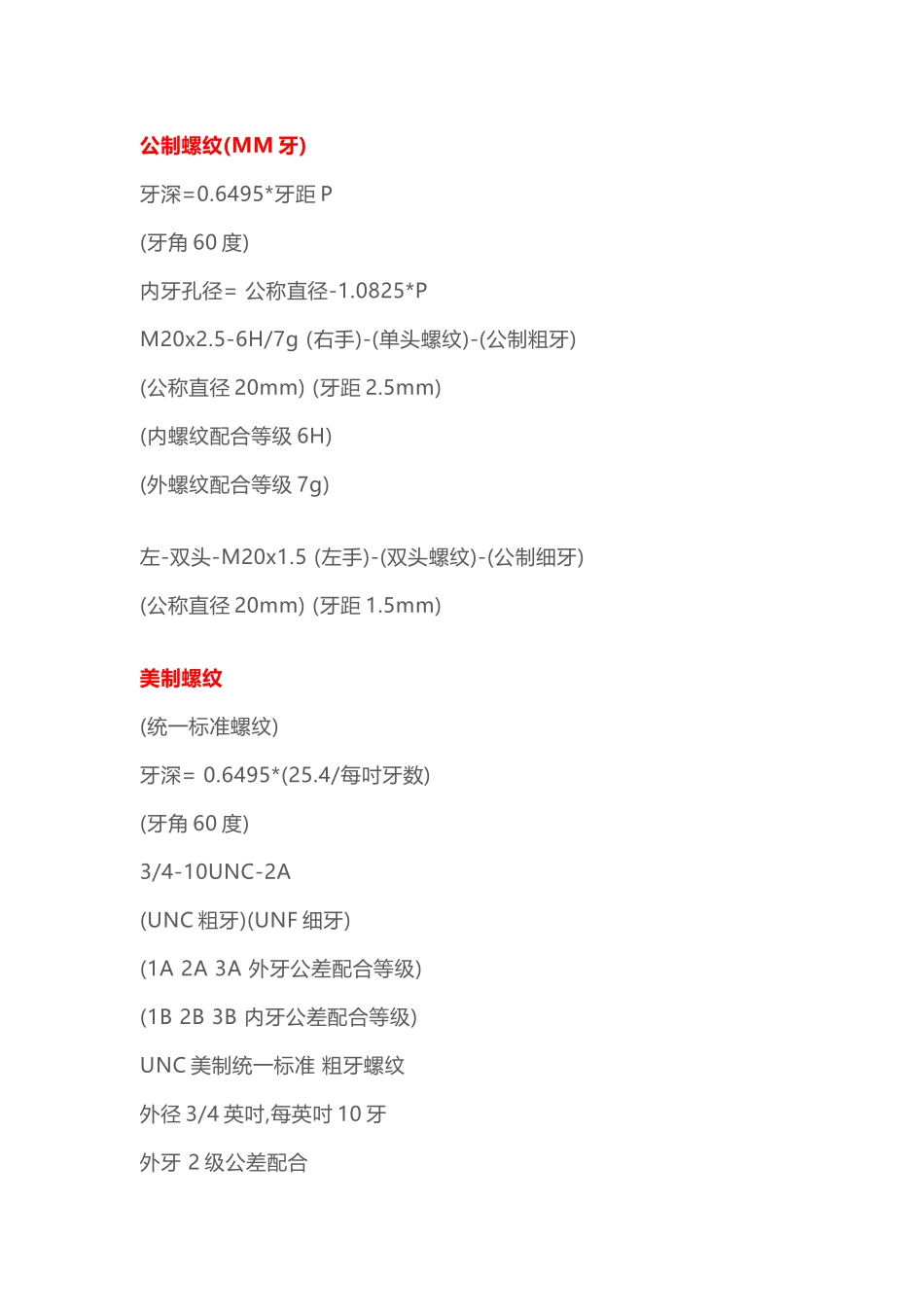

普通的公制、英制、美制螺纹计算公式_第1页
1/5
公制螺纹(MM 牙)牙深=0.6495*牙距 P(牙角 60 度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径 20mm) (牙距 2.5mm)(内螺纹配合等级 6H)(外螺纹配合等级 7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径 20mm) (牙距 1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角 60 度)3/4-10UNC-2A(UNC 粗牙)(UNF 细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC 美制统一标准 粗牙螺纹外径 3/4 英吋,每英吋 10 牙外牙 2 级公差配合管螺纹(英制 PT)牙深= 0.6403*(25.4/每吋牙数)(牙角 55 度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比 1/163/4 英吋管用,每英吋 14 牙螺纹(PS 直螺纹)(PF 细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角 55 度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4 英吋管用,每英吋 14 牙1 1/8 英吋管用,每英吋 16 牙管螺纹(美制 NPT)(牙角 60 度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比 1/163/4 英吋管用,每英吋 14 牙梯形螺纹(30 度 公制)TM40*6 公称直径 40mm 牙距 6.0mm梯形螺纹(29 度 爱克姆螺纹)TW26*5 外径 26mm,每英吋 5 牙方形螺纹车牙的计算考虑条件 计算公式公制牙与英制牙的转换 每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速 转速 N = (1000 周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响 车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径 d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题: 车制外牙 3/4"-10UNC 20mm 长公制牙与英制牙的转换 牙距 P = 25.4 / (吋螺纹数 n) P = 25.4 / 10 = 2.54mm因为工件材料及 刀具所决定的转速 外径 D = 3 / 4 英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000 周速 V) / (圆周率 p * 直径 D ) N = 1000V / pD = 1000 * 120 / (3.1416*19.05) =2005 rpm (转/分)因为机器结构所决定的转速 刀座快速移动的影响 车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转 N = 2005 转两者转速选择较低者,即 1575 转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1 L1 = (牙距 P) * (主轴转速 S) / 500 L1 = 2.54*1575/500=8.00mm退刀最小距离 L2 L2 = (牙距 P) * (主轴转速 S) / 2000 L2 = 2.54*1575/2000=2.00mm牙 深 及 牙 底 径 d 牙 深 径 d = 公 称 外 径 D-2*h =19.05-2*1.65 = 15.75mm
