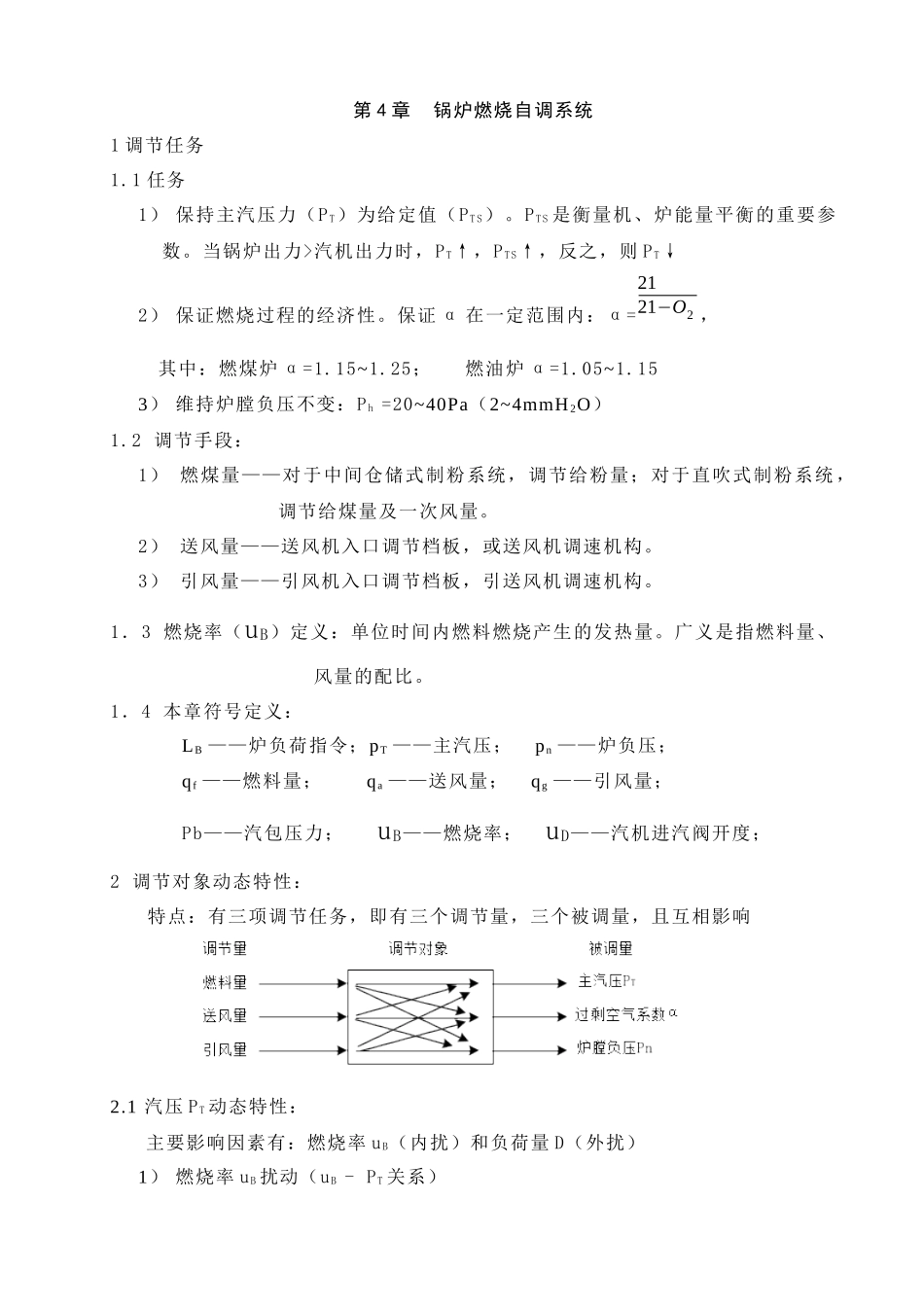

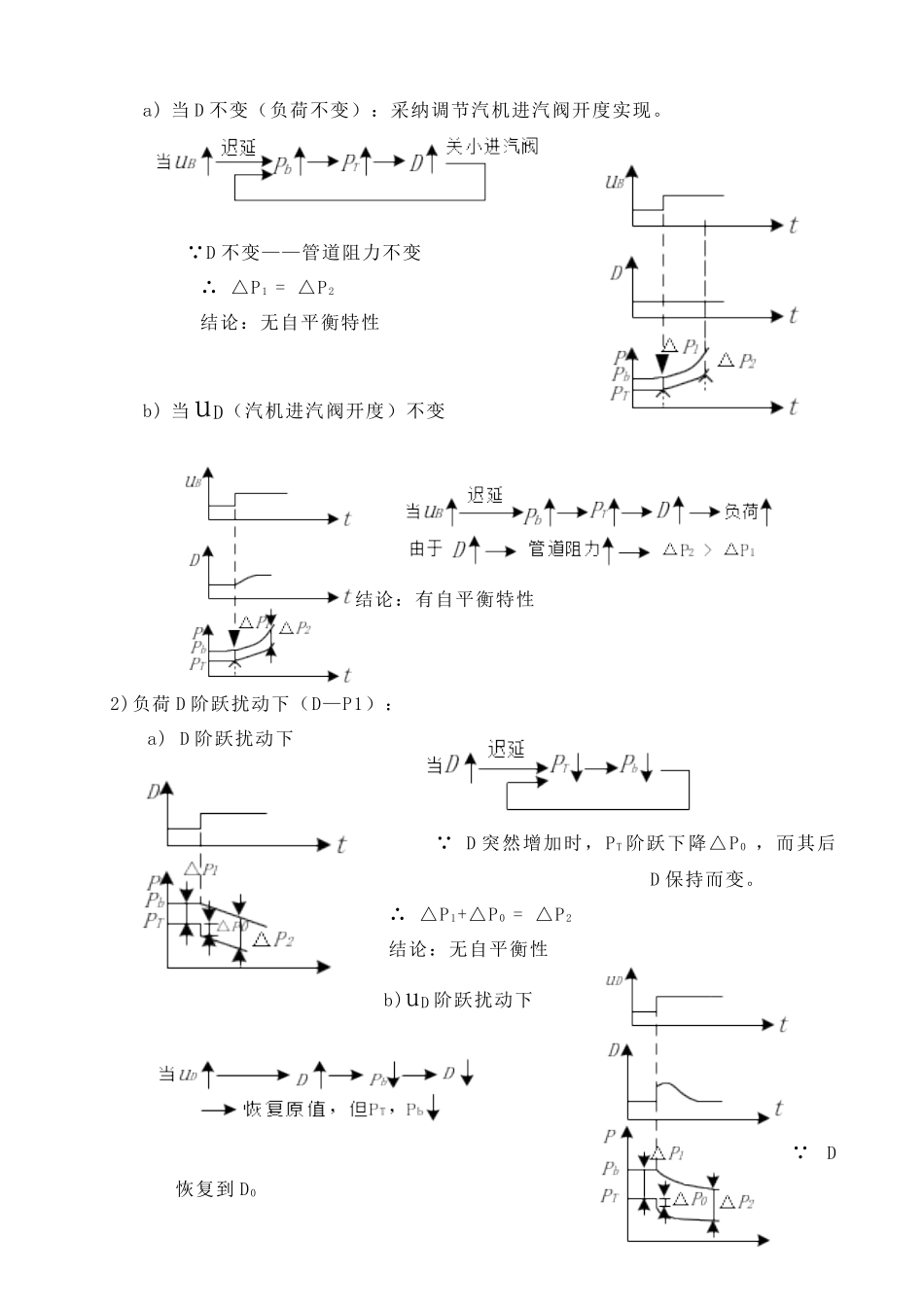

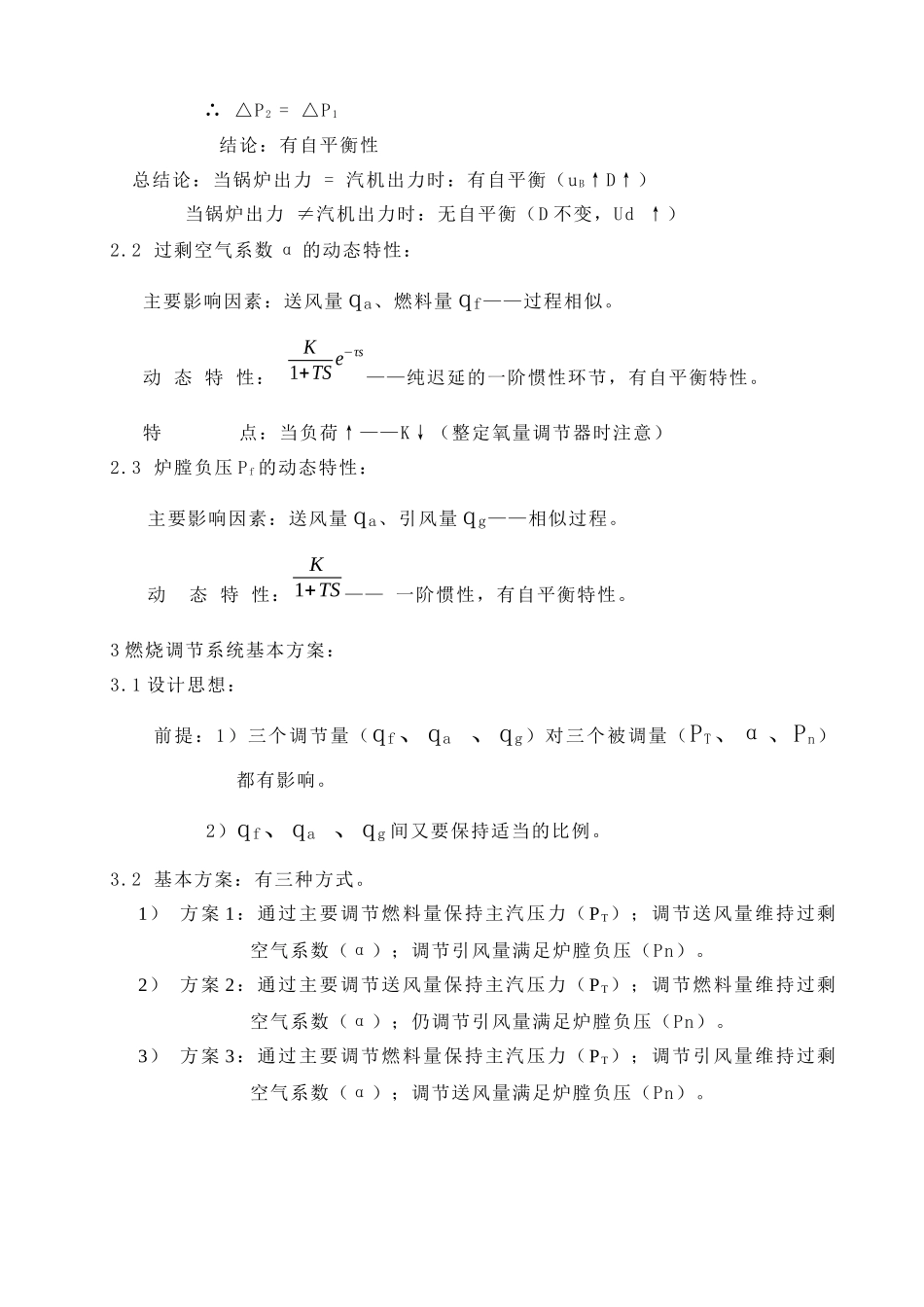

第 4 章 锅炉燃烧自调系统1 调节任务1.1 任务1） 保持主汽压力（PT）为给定值（PTS）。PTS 是衡量机、炉能量平衡的重要参数。当锅炉出力>汽机出力时，PT↑，PTS↑，反之，则 PT↓2） 保证燃烧过程的经济性。保证 α 在一定范围内：α=2121−O2 ， 其中：燃煤炉 α=1.15~1.25； 燃油炉 α=1.05~1.153） 维持炉膛负压不变：Ph =20~40Pa（2~4mmH 2O）1.2 调节手段：1） 燃煤量——对于中间仓储式制粉系统，调节给粉量；对于直吹式制粉系统 ，调节给煤量及一次风量。2） 送风量——送风机入口调节档板，或送风机调速机构。3） 引风量——引风机入口调节档板，引送风机调速机构。1．3 燃烧率（uB）定义：单位时间内燃料燃烧产生的发热量。广义是指燃料量、风量的配比。1．4 本章符号定义：LB ——炉负荷指令；pT ——主汽压； pn ——炉负压；qf ——燃料量； qa ——送风量； qg ——引风量；Pb——汽包压力； uB——燃烧率； uD——汽机进汽阀开度；2 调节对象动态特性：特点：有三项调节任务，即有三个调节量，三个被调量，且互相影响 2.1 汽压 PT 动态特性：主要影响因素有：燃烧率 uB（内扰）和负荷量 D（外扰）1） 燃烧率 uB 扰动（uB - PT 关系）a) 当 D 不变（负荷不变）：采纳调节汽机进汽阀开度实现。 D 不变——管道阻力不变 ∴ △P1 = △P2 结论：无自平衡特性 b) 当 uD（汽机进汽阀开度）不变 结论：有自平衡特性2)负荷 D 阶跃扰动下（D—P1）：a) D 阶跃扰动下 D 突然增加时，PT 阶跃下降△P0 ，而其后D 保持而变。∴ △P1+△P0 = △P2 结论：无自平衡性b)uD 阶跃扰动下 D恢复到 D0 ∴ △P2 = △P1 结论：有自平衡性 总结论：当锅炉出力 = 汽机出力时：有自平衡（uB↑D↑） 当锅炉出力 ≠汽机出力时：无自平衡（D 不变，Ud ↑）2.2 过剩空气系数 α 的动态特性：主要影响因素：送风量 qa、燃料量 qf——过程相似。动 态 特 性： K1+TS e−τs——纯迟延的一阶惯性环节，有自平衡特性。特 点：当负荷↑——K↓（整定氧量调节器时注意）2.3 炉膛负压 Pf 的动态特性：主要影响因素：送风量 qa、引风量 qg——相似过程。动 态 特 性：K1+TS —— 一阶惯性，有自平衡特性。3 燃烧调节系统基本方案：3.1 设计思想：前提：1）三个调节量（qf、qa 、qg）对三个被调量（PT、α、Pn）都有影响。2）qf、qa 、qg 间...
