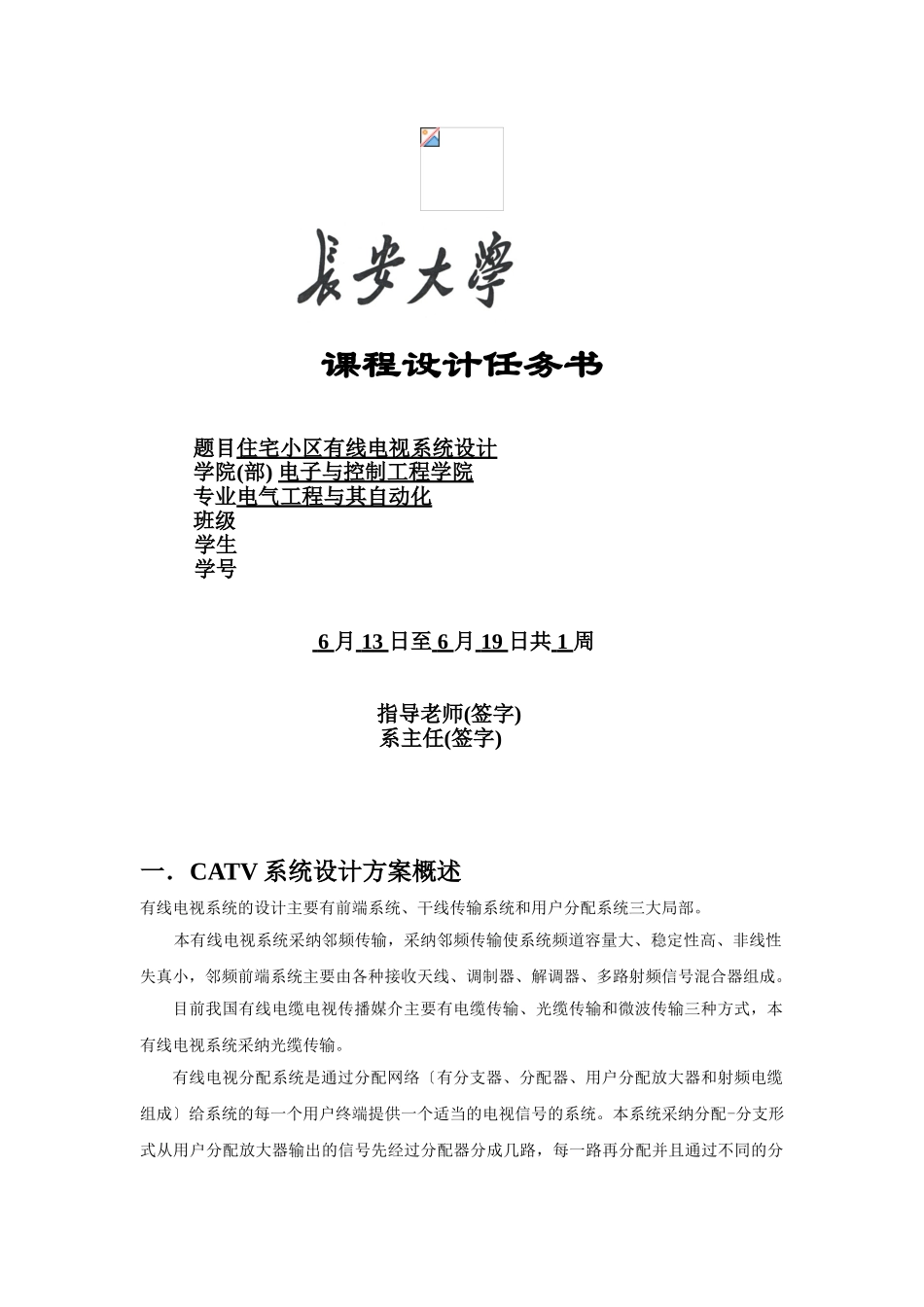

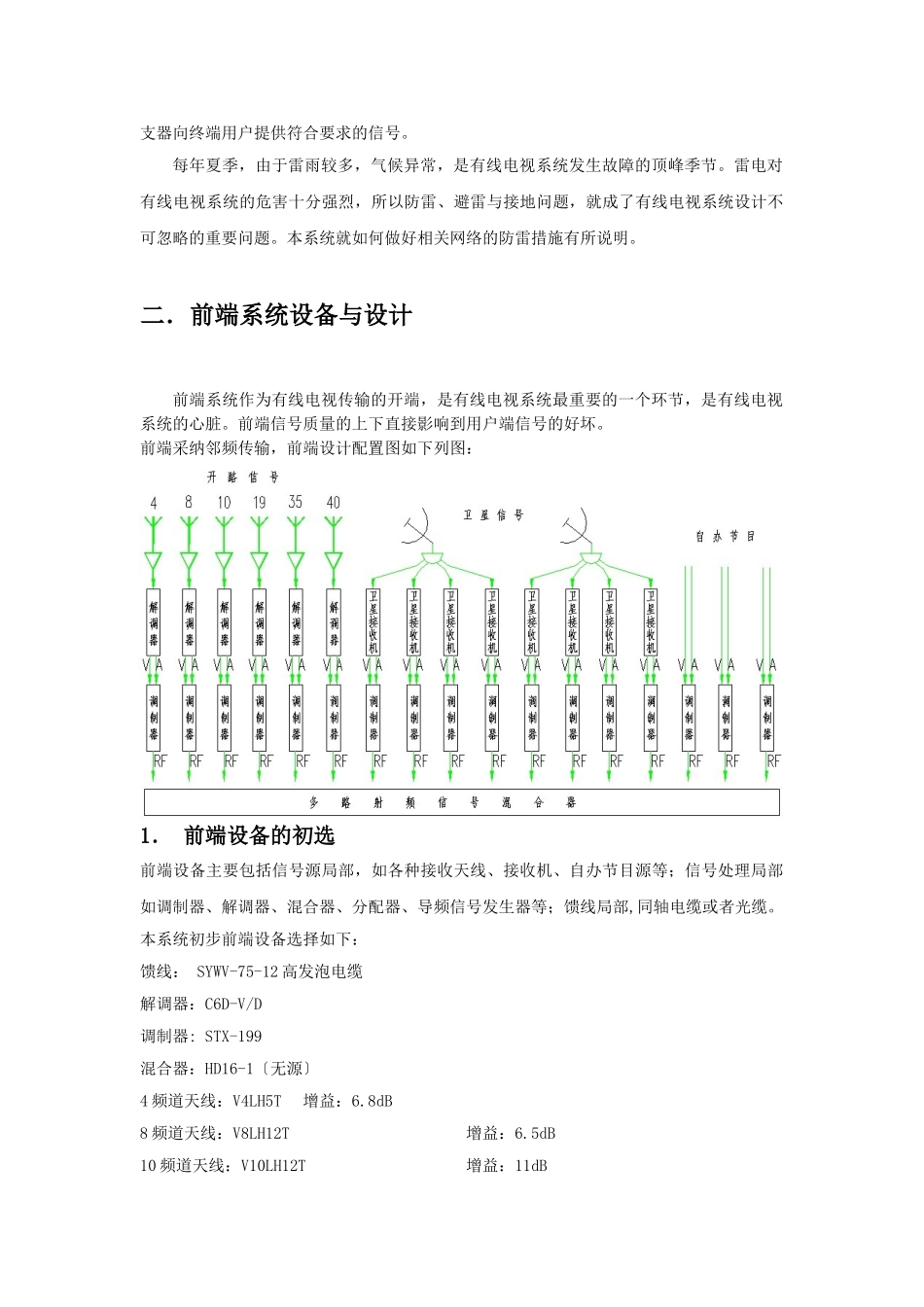

课程设计任务书题目住宅小区有线电视系统设计学院(部) 电子与控制工程学院专业电气工程与其自动化班级学生学号 6 月 13 日至 6 月 19 日共 1 周指导老师(签字) 系主任(签字) 一．CATV 系统设计方案概述有线电视系统的设计主要有前端系统、干线传输系统和用户分配系统三大局部。 本有线电视系统采纳邻频传输，采纳邻频传输使系统频道容量大、稳定性高、非线性失真小，邻频前端系统主要由各种接收天线、调制器、解调器、多路射频信号混合器组成。目前我国有线电缆电视传播媒介主要有电缆传输、光缆传输和微波传输三种方式，本有线电视系统采纳光缆传输。有线电视分配系统是通过分配网络〔有分支器、分配器、用户分配放大器和射频电缆组成〕给系统的每一个用户终端提供一个适当的电视信号的系统。本系统采纳分配-分支形式从用户分配放大器输出的信号先经过分配器分成几路，每一路再分配并且通过不同的分支器向终端用户提供符合要求的信号。每年夏季，由于雷雨较多，气候异常，是有线电视系统发生故障的顶峰季节。雷电对有线电视系统的危害十分强烈，所以防雷、避雷与接地问题，就成了有线电视系统设计不可忽略的重要问题。本系统就如何做好相关网络的防雷措施有所说明。二．前端系统设备与设计前端系统作为有线电视传输的开端，是有线电视系统最重要的一个环节，是有线电视系统的心脏。前端信号质量的上下直接影响到用户端信号的好坏。前端采纳邻频传输，前端设计配置图如下列图：1． 前端设备的初选前端设备主要包括信号源局部，如各种接收天线、接收机、自办节目源等；信号处理局部如调制器、解调器、混合器、分配器、导频信号发生器等；馈线局部,同轴电缆或者光缆。本系统初步前端设备选择如下：馈线： SYWV-75-12 高发泡电缆解调器：C6D-V/D调制器: STX-199混合器：HD16-1〔无源〕4 频道天线：V4LH5T增益：6.8dB8 频道天线：V8LH12T增益：6.5dB10 频道天线：V10LH12T增益：11dB19 频道天线：U20LH17T增益：16dB35 频道天线：U34LH20T增益：17dB40 频道天线：UQLH14T增益：7dB2． 前端系统技术参数的设计天线输出电平的计算：假设馈线长度为 20m，4 频道载波频率为 77.25MHz，λ1=C/f=3x108/77.25x106=3.88m馈线衰减常数为 a=2.10dB/100m8 频道载波频率为 184.25MHz，λ2=C/f=3x108/184.25x106=1.63m馈线衰减常数为 a=3.25dB/100m10 频道载波频率为 200.25MHz，λ3=C/f=3x108/200.25x106=1.50m馈线衰减常数为 ...
