光纤油气管道安全预警客户端操作手册范本

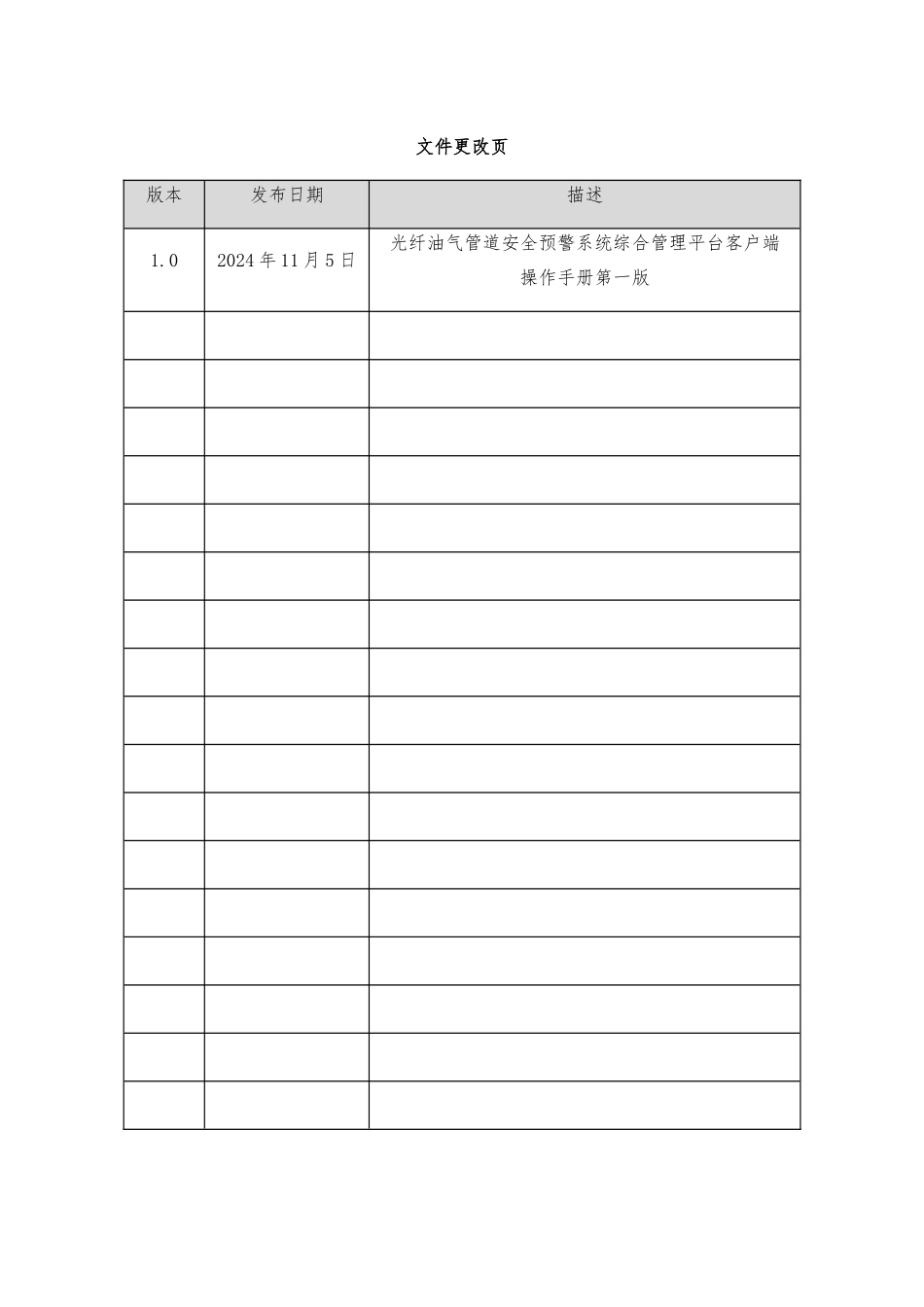

光纤油气管道安全预警系统综合管理平台客户端操作手册校对：航天易联科技进展2024 年 11 月 05 日文件更改页版本发布日期描述1.02024 年 11 月 5 日光纤油气管道安全预警系统综合管理平台客户端操作手册第一版目录一 系统运行环境 11.1 软件运行环境 11.2 硬件运行环境 1二 客户端安装说明 12.1 INTRENET 选项配置说明 12.1.1 步骤一 12.1.2 步骤二 22.1.3 步骤三 22.1.4 步骤四 32.2 下载安装波形控件 32.2.1 登录界面 32.2.2 下载波形控件 42.2.3 弹出安全警告窗口 42.2.4 安装波形控件 4三 客户端运行说明 63.1 系统登录 63.2 系统主界面 63.2.1 实时监控菜单 73.2.2 电子地图菜单 83.2.3 报警日志 133.2.4 操作日志 163.2.5 运行日志 183.2.6 系统管理 19一 系统运行环境一.1 软件运行环境系统：Windows2024/2024、WIN7浏览器：IE7.0 与以上一.2 硬件运行环境环境参数要求备注CPU1.8GHz 以上主频存2G 以上可用存显卡128MB 以上显存，无特别要求硬盘空间160G 与以上可用空间网络和服务器间 100MB 稳定带宽二 客户端安装说明二.1 INTRENET 选项配置说明二.1.1 步骤一打开 IE 浏览器点击“工具”/“internet 选项”二.1.2 步骤二选择 后点击按钮将 ://服务器地址 添加到可信任站点中二.1.3 步骤三点击“安全”可信任站点下的“自定义级别”二.1.4 步骤四将 ACTIVEX 控件和插件下的各项设置为开启状态。二.2 下载安装波形控件二.2.1 登录界面在 web 地址栏里输入服务器 IP 地址:8080/Alarm/进入登陆界面。二.2.2 下载波形控件点击波形控件弹出下载对话框，直接点击按钮二.2.3 弹出安全警告窗口点击按钮继续安装（有的客户端安装时不会弹出此窗口）。二.2.4 安装波形控件选择好安装目录后点击按钮，进行控件的安装。三 客户端运行说明三.1 系统登录在 用 户 登 录 界 面 输 入 用 户 名 密 码 （ 初 始 用 户 名 ： admin ， 密 码 ：admin2024）选择“登录”，进入系统。注 ： 首 次 运 行客户端必须下载安装波形控件如上 2.3 说明三.2 系统主界面登录后进入系统个主界面，主界面包括实时监控菜单、电子地图菜单、报警日志菜单、操作日志菜单、运行日志菜单、系统管理菜单、帮助菜单等几个子项。三.2.1 实时监控菜单 点击实时监控，进入实时监控菜单；实时监控菜单主要包含设备列表区域 、实时波形状态显示区...
