卵水河水库土石坝设计说明书

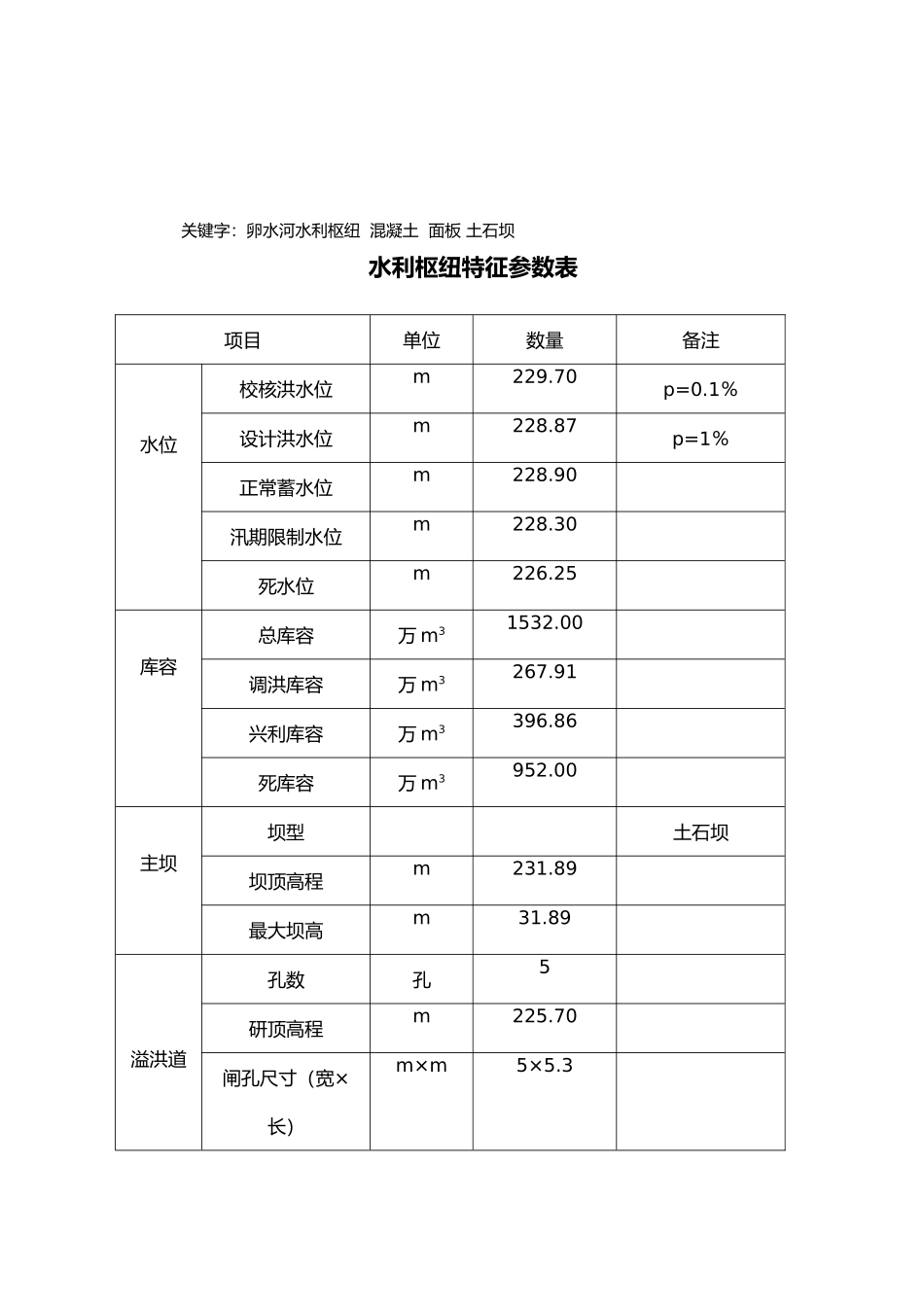

广播电视大学开放教育试点水利水电工程与管理专业（专科）毕业设计计算说明书设计题目：卵水河水库土石坝设计电大分校： 省水利厅工作站 学生： 伏向兵 学 号： 057270039 指导老师： 谷云香 完成日期： 2024 年 6 月 30 卵水河水库土石坝设计说明书（水利水电工程专业）摘要：卵水河水库位于省礼县境的卵水河上，距下游礼县县城30km，卵水河是长江流域嘉陵江水系西汉水上游的一条支流，控制流域面积 167 平方公里，卵水河水库总库容为 1532 万 ，灌溉面积为 4万亩，是一座以灌溉为主，兼有防洪，养殖等综合效益的中型水库。水库枢纽工程的主要建筑物有大坝，输水洞，溢洪道等。根据本工程的规模与其在国民经济中的作用，按《水利水电工程等级划分与洪水标准》（SL252-2000）规定，水库属Ⅲ等中型工程，主要建筑物按 3级设计，其他建筑物按 4 级设计。关键字：卵水河水利枢纽 混凝土 面板 土石坝水利枢纽特征参数表项目单位数量备注水位校核洪水位m229.70p=0.1％设计洪水位m228.87p=1％正常蓄水位m228.90汛期限制水位m228.30死水位m226.25库容总库容万 m31532.00调洪库容万 m3267.91兴利库容万 m3396.86死库容万 m3952.00主坝坝型土石坝坝顶高程m231.89最大坝高m31.89溢洪道孔数孔5研顶高程m225.70闸孔尺寸（宽×长）m×m5×5.3单孔流量m3/（s.m）16.8消能方式挑流设计泄洪流量m3/s293.74校核泄洪流量m3/s419.22输水洞型式圆形压力洞进口底部高程m216.0洞径m4.0洞长m100.0闸孔孔数（进口）孔1闸孔孔数（出口）孔2最大输水量m3/s116目 录第 1 章某水利枢纽工程基本资料 11.1 地形地质条件 11.1.1、地理位置与枢纽任务 11.1.2、地形条件 11.1.3、地质条件 11.1.4、水文气象 21.2 建筑材料与其他 31.2.1、建筑材料 31.2.2、对外交通 31.2.3、其他 31.2.4、附图 3第 2 章水文水利计算 42.1 水文计算 42.1.1、确定枢纽等别以与建筑物级别 42.1.2、水文计算 42.2 水利计算 62.2.1、确定泄洪方式 62.2.2、防洪库容推求 72.2.3、淤沙高程与死水位 82.3 水能利用计算 8第 3 章坝型选择与枢纽布置 103.1 坝型选择 103.1.1、坝址特点 103.1.2、各种坝型特点 103.1.3、确定坝型 123.2 枢纽布置 123.2.1、水利枢纽的建筑物 123.2.2、枢纽总体布置 13第 4 章混凝土面板堆石坝设计 154.1 坝体剖面设计 154.1.1、坝顶构造设计 154.1.2、坝坡与马道设计 164.1.3、排水体设计 174....
