双跨单层厂房课程设计 计算书

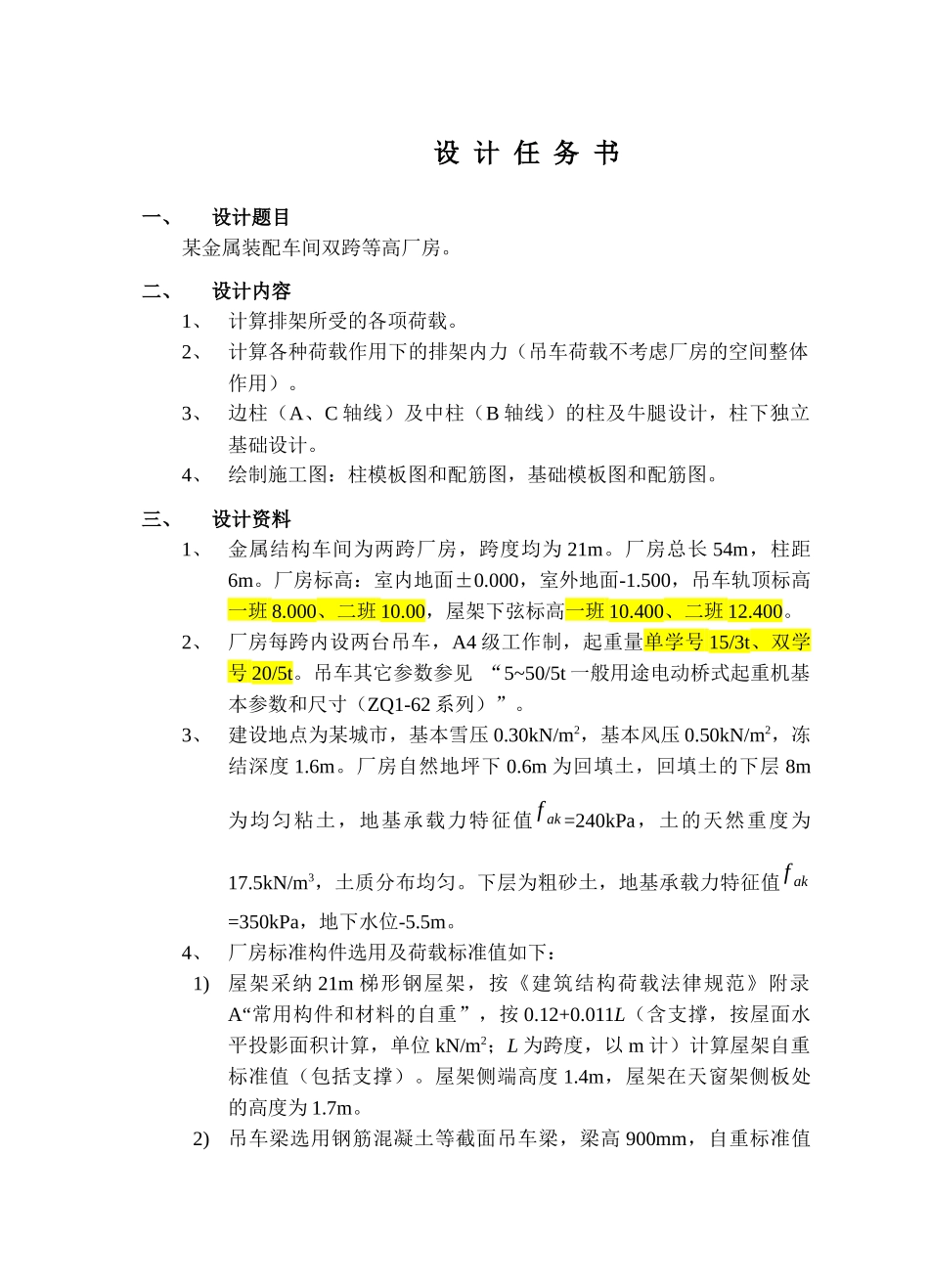

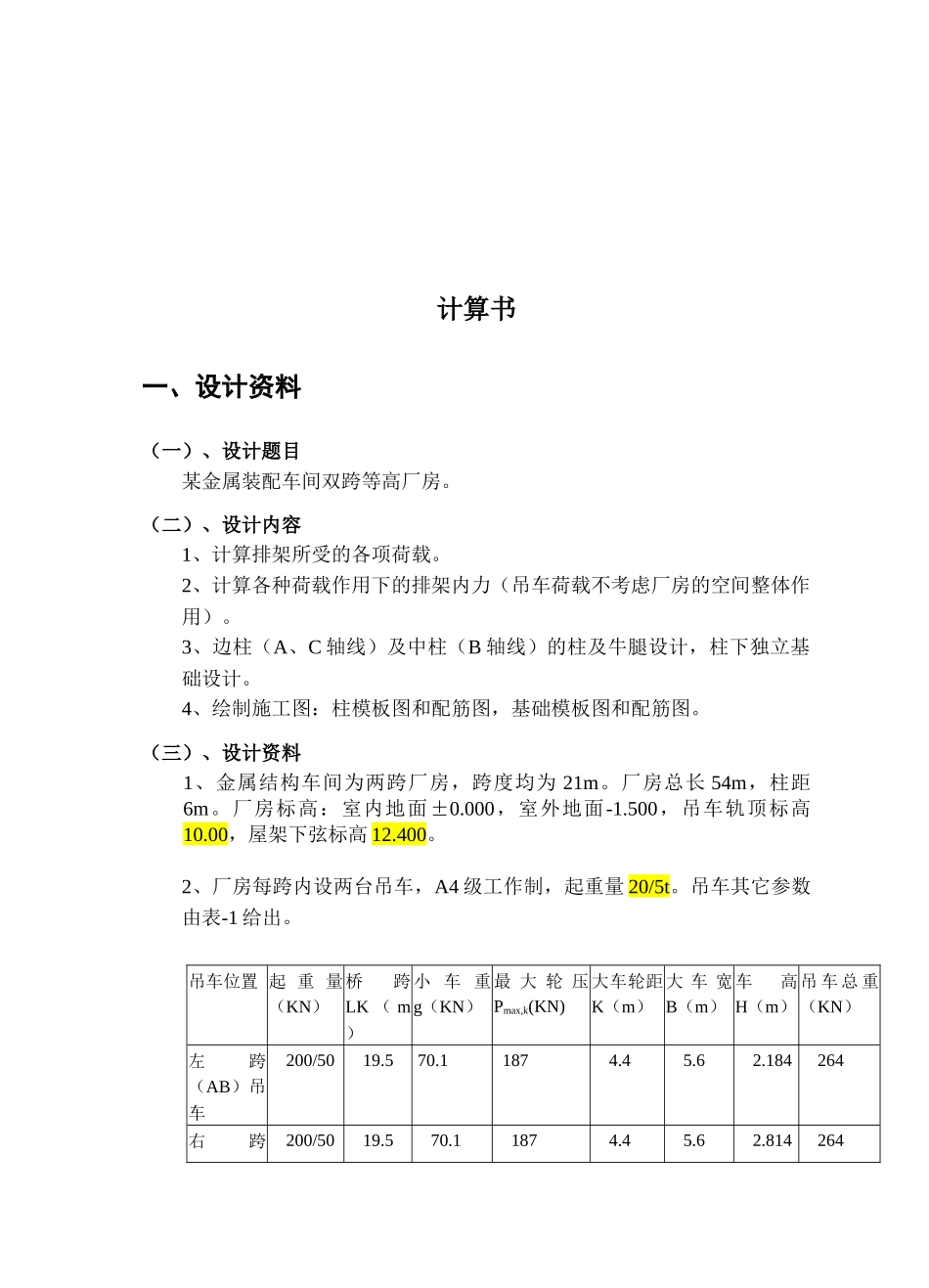

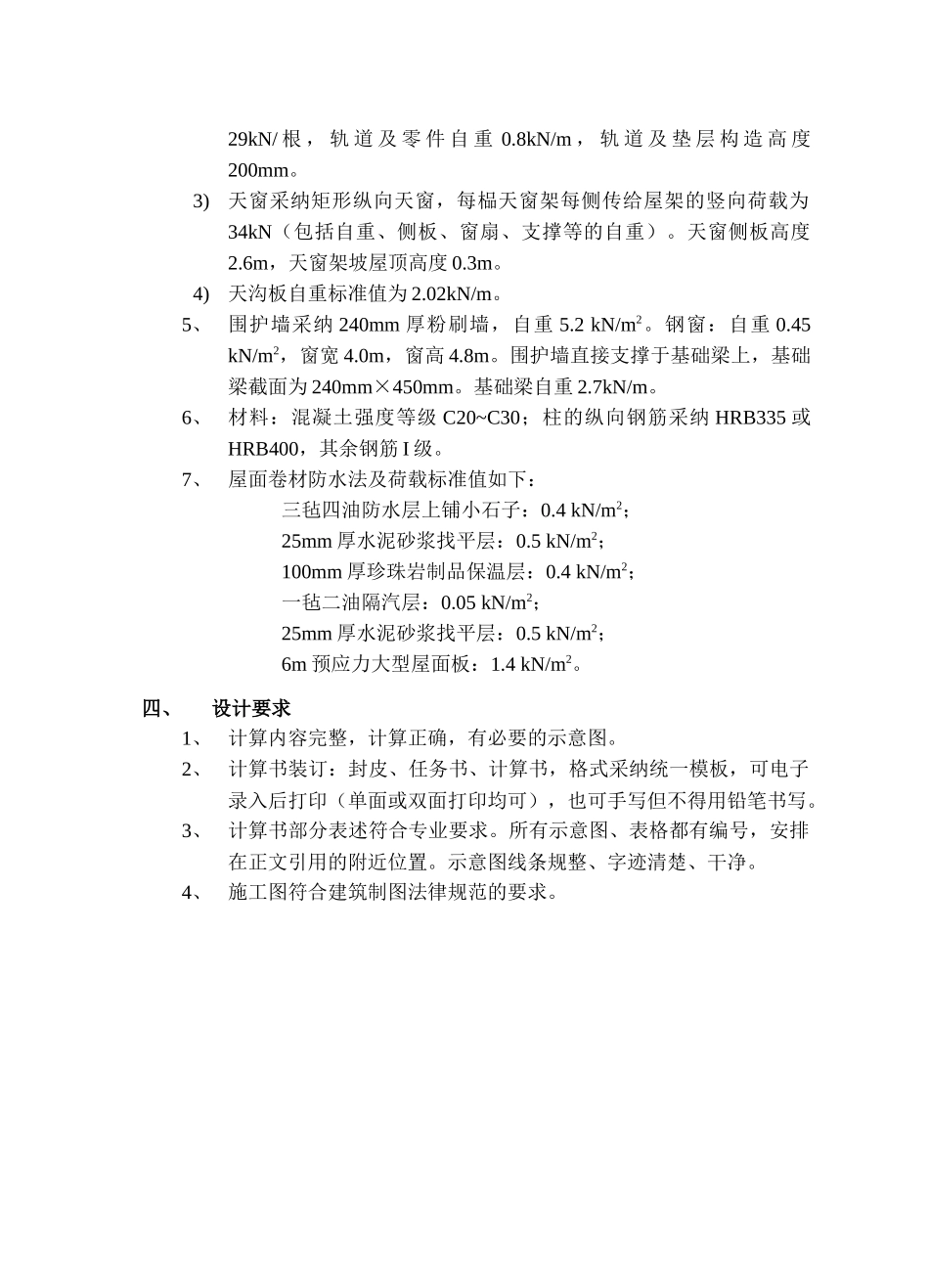

设 计 任 务 书一、设计题目某金属装配车间双跨等高厂房。二、设计内容1、计算排架所受的各项荷载。2、计算各种荷载作用下的排架内力（吊车荷载不考虑厂房的空间整体作用）。3、边柱（A、C 轴线）及中柱（B 轴线）的柱及牛腿设计，柱下独立基础设计。4、绘制施工图：柱模板图和配筋图，基础模板图和配筋图。三、设计资料1、金属结构车间为两跨厂房，跨度均为 21m。厂房总长 54m，柱距6m。厂房标高：室内地面±0.000，室外地面-1.500，吊车轨顶标高一班 8.000、二班 10.00，屋架下弦标高一班 10.400、二班 12.400。2、厂房每跨内设两台吊车，A4 级工作制，起重量单学号 15/3t、双学号 20/5t。吊车其它参数参见 “5~50/5t 一般用途电动桥式起重机基本参数和尺寸（ZQ1-62 系列）”。3、建设地点为某城市，基本雪压 0.30kN/m2，基本风压 0.50kN/m2，冻结深度 1.6m。厂房自然地坪下 0.6m 为回填土，回填土的下层 8m为均匀粘土，地基承载力特征值 f ak =240kPa，土的天然重度为17.5kN/m3，土质分布均匀。下层为粗砂土，地基承载力特征值 f ak=350kPa，地下水位-5.5m。4、厂房标准构件选用及荷载标准值如下：1)屋架采纳 21m 梯形钢屋架，按《建筑结构荷载法律规范》附录A“常用构件和材料的自重”，按 0.12+0.011L（含支撑，按屋面水平投影面积计算，单位 kN/m2；L 为跨度，以 m 计）计算屋架自重标准值（包括支撑）。屋架侧端高度 1.4m，屋架在天窗架侧板处的高度为 1.7m。2)吊车梁选用钢筋混凝土等截面吊车梁，梁高 900mm，自重标准值29kN/ 根 ， 轨 道 及 零 件 自 重 0.8kN/m ， 轨 道 及 垫 层 构 造 高 度200mm。3)天窗采纳矩形纵向天窗，每榀天窗架每侧传给屋架的竖向荷载为34kN（包括自重、侧板、窗扇、支撑等的自重）。天窗侧板高度2.6m，天窗架坡屋顶高度 0.3m。4)天沟板自重标准值为 2.02kN/m。5、围护墙采纳 240mm 厚粉刷墙，自重 5.2 kN/m2。钢窗：自重 0.45 kN/m2，窗宽 4.0m，窗高 4.8m。围护墙直接支撑于基础梁上，基础梁截面为 240mm×450mm。基础梁自重 2.7kN/m。6、材料：混凝土强度等级 C20~C30；柱的纵向钢筋采纳 HRB335 或HRB400，其余钢筋 I 级。7、屋面卷材防水法及荷载标准值如下：三毡四油防水层上铺小石子：0.4 kN/m2；25mm 厚水泥砂浆找平层：0.5 kN/m2；100mm 厚珍珠岩制品保温层：0.4 kN/m2；一毡二油隔汽层：0.05 kN/m2；25mm 厚水泥...
