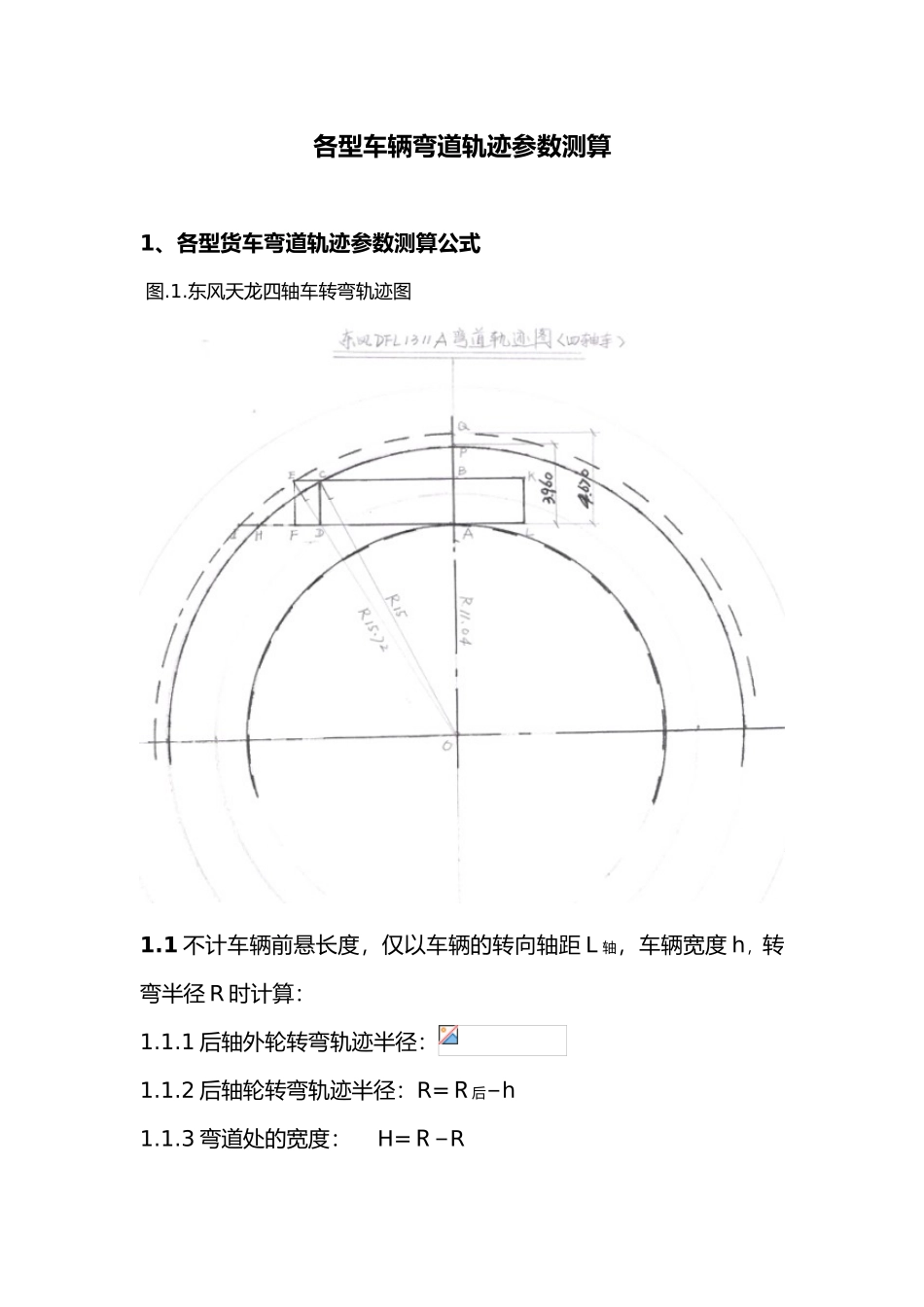

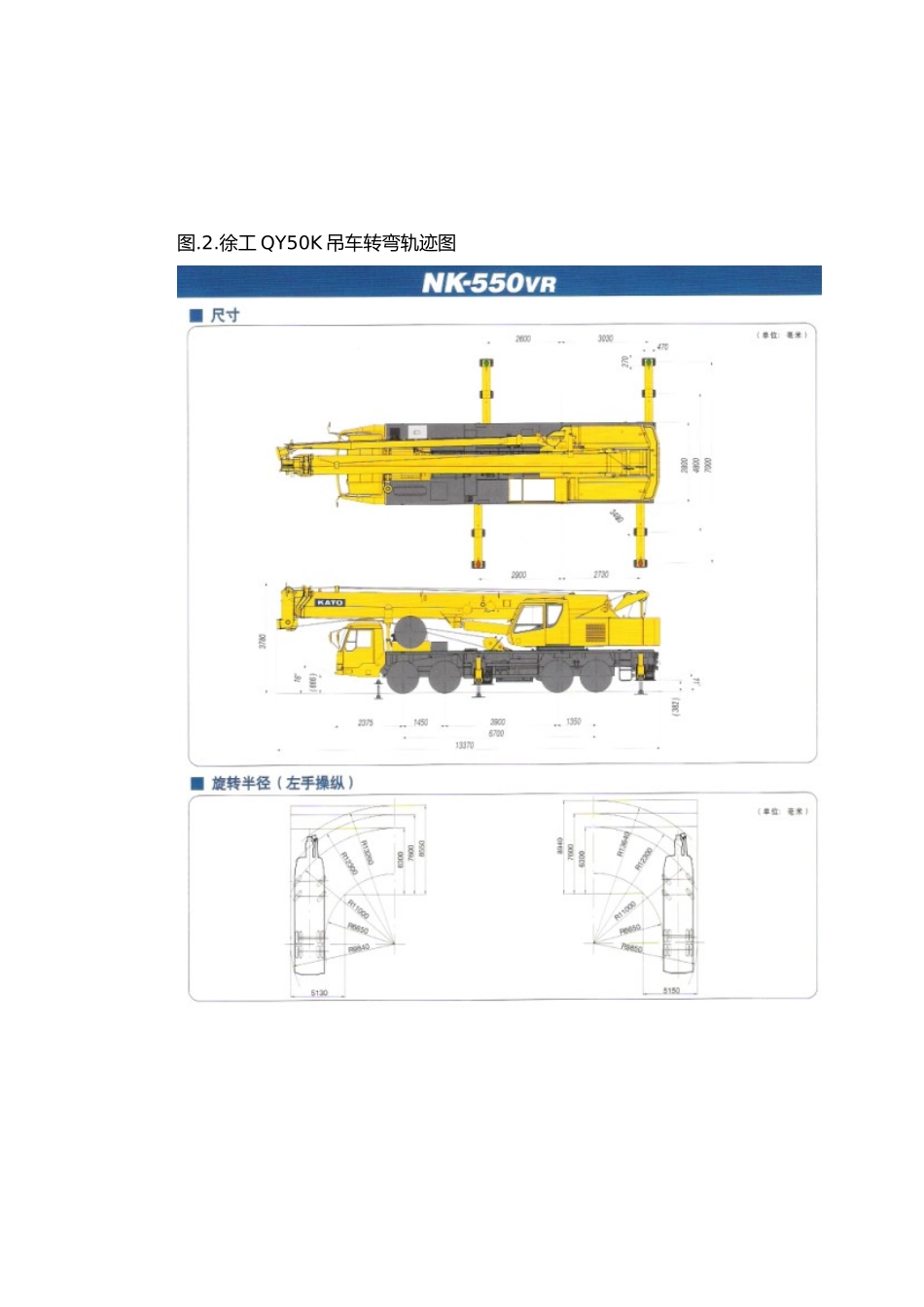

各型车辆弯道轨迹参数测算1、各型货车弯道轨迹参数测算公式 图.1.东风天龙四轴车转弯轨迹图1.1 不计车辆前悬长度,仅以车辆的转向轴距 L 轴,车辆宽度 h,转弯半径 R 时计算:1.1.1 后轴外轮转弯轨迹半径:1.1.2 后轴轮转弯轨迹半径:R=R后−h1.1.3 弯道处的宽度: H=R−R1.1.4 弯道最大宽度处外弧线的 1/2 弦长:1.2 计入车辆前悬长度 L 前(一般为 1.4m 至 1.5m),车辆的转向轴距 L 轴,车辆宽度 h,转弯半径 R 时计算:1.2.1 后轴外轮转弯轨迹半径:1.2.2 后轴轮转弯轨迹半径:R=R后−h1.2.3 前悬转弯轨迹半径:1.2.3 前悬转弯轨迹处的宽度:H 前=R前−R1.2.4 前 悬 转 弯 轨 迹 最 大 宽 度 处 外 弧 线 的 1/2 弦 长 :图.2.徐工 QY50K 吊车转弯轨迹图2、半挂列车弯道轨迹参数测算公式图.3.半挂列车弯道轨迹图2.1 不计牵引车前悬长度,仅以牵引车的转向轴距 L 轴,半挂车的转弯轴距 L 挂轴,牵引车鞍座销孔相对于中、后轴中心前移距离 L 销(可按 300mm 至 400mm 计算),半挂车宽度 h,转弯半径 R 时计算:2.1.1 牵引车后轴外轮转弯轨迹半径:2.1.2 牵引车后轴轮转弯轨迹半径:R=R后−h2.1.3 牵引车弯道处的宽度: H 牵=R−R2.1.3 牵引销转弯轨迹半径:2.1.4 半挂车轮转弯轨迹半径:1.1.3 半挂列车弯道处的宽度: H 列=R−R 挂2.1.5 半 挂 列 车 弯 道 最 大 宽 度 处 外 弧 线 的 1/2 弦 长 :2.2 计入牵引车前悬长度 L 前(一般为 1.4m 至 1.5m),仅以牵引车的转向轴距 L 轴,半挂车的转弯轴距 L 挂轴,牵引车鞍座销孔相对于中、后轴中心前移距离 L 销(可按 300mm 至 400mm 计算),半挂车宽度 h,转弯半径 R 时计算:2.2.1 前悬转弯轨迹半径:2.2.2 前悬转弯轨迹处的宽度:H 列前=R 前−R 挂2.2.3 前 悬 转 弯 轨 迹 最 大 宽 度 处 外 弧 线 的 1/2 弦 长 :3、特别路段中的车辆通过性应满足表中的限度参数值表。计量单位:m序号项目名称转弯半径转弯半径转弯半径转弯半径对应项目评价(√)限度参数限度参数限度参数限度参数1道路通行高度应> 4.7m2单行道路面宽度应≥3.2m3错车道宽度应≥5.5m4错车道长度应≥20m5最大纵坡应≤ 10 %6回头曲线纵坡应≤ 6 %7圆曲线超高度应≤ 8 %8适合三轴车的半径10.75m半径12.5m半径 15m半径 18m8.11/2 弯 道弦长≥8.5~9.5≥9~10≥...
