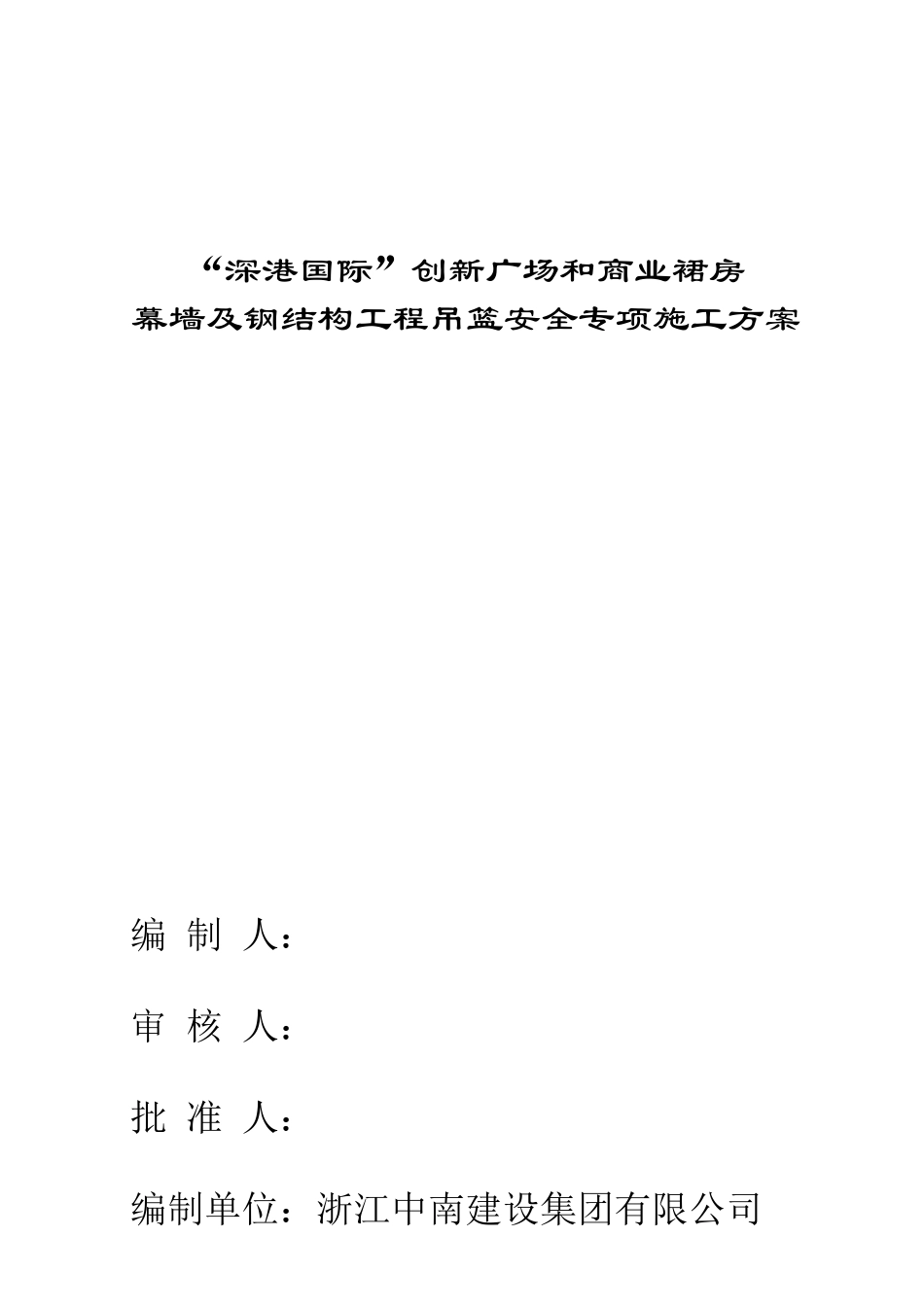

“深港国际”创新广场和商业裙房幕墙及钢结构工程吊篮安全专项施工方案编 制 人： 审 核 人： 批 准 人： 编制单位：浙江中南建设集团有限公司 目 录一、吊篮结构简图与技术参数二、吊篮安装（拆卸）施工工艺及操作使用方案（一）、编制依据（二）编制说明（三）、吊篮布置示意图（架设方法示意图）（四）、人员组织和管理网络（五）、安装前准备（六）、吊篮安装架设工艺流程（七）、架设中的质量保证和安全措施（八）、移位和拆卸工艺流程（九）、安装、拆卸作业流程示意图（十）试运转及日常使用（十一）常见故障及排除方法（十二）施工过程中的应急措施三、相关文件资料（一）、企业营业执照（二）、企业生产资质证书（三）、企业租赁资质证书（四）、现场安装（拆卸）人员操作证（五）、高处作业吊篮安全操作规程（六）、吊篮组装及使用安全技术交底书（七）、吊篮交付使用前检查记录表（八）、吊篮上岗培训交底书（九）、高处作业吊篮日常检查表（十）、抗倾覆系数计算及钢丝绳承受力计算一、吊篮结构简图与技术参数主要性能技术参数注：整机质量不含配重和钢丝绳。 型号项目及单位 ZLP800ZLP630额定载重Kg800630提升速度m/min8.2±0.59.3±0.5平台尺寸（长×宽×高）mm(2500×3)×690×1180(2000×3)×690×1180悬挂机构前梁额定伸出量mm1300-17001300-1700前梁离地高度mm1300－1800(调节间距 100)1000－1700(调节间距 100)提升机型号LTD8.0LTD6.3数量只22电动机型号YEJ90L-4F198YEJ90L-4F38功率Kw1.81.5电压V380380转速r.p.m14001400制动力矩N.m15.215.2安全锁型号LSG30LSG30数量只22允许冲击力KN3030质量悬吊平台Kg450360提升机Kg52×250×2安全锁Kg5.5×25.5×2悬挂机构Kg303(不含配重)303(不含配重)电器箱Kg1515整机Kg21401950配重Kg1000(25×40 块)900(25×36 块)钢丝绳型号4×32Fi＋PP-Φ8.6破断拉力≥70000N4×31Fi＋PP-Φ8.3破断拉力≥51800N电缆线型号3×2.5＋2×1.5YC-5(1 根) 3×2.5＋2×1.5YC-5(1 根)二、吊篮安装(拆卸)施工工艺及操作使用方案（一）、编制依据 1、项目施工图纸2、建筑工程施工安全操作规程3、高处作业吊篮《GB19155——2024》（二）、编制说明1、编制说明 为保证现场安全、有序的施工作业，确保高空作业吊篮设备架设的可行性和安全性，根据a、《高处作业吊篮》（GB19155-2024）b、《一般用途钢丝绳》（GBT20248-2024）c、《标牌》（GB/T13306-1991）d、《建筑施工高空作业安全技术规程...
