地形图修测测量报告

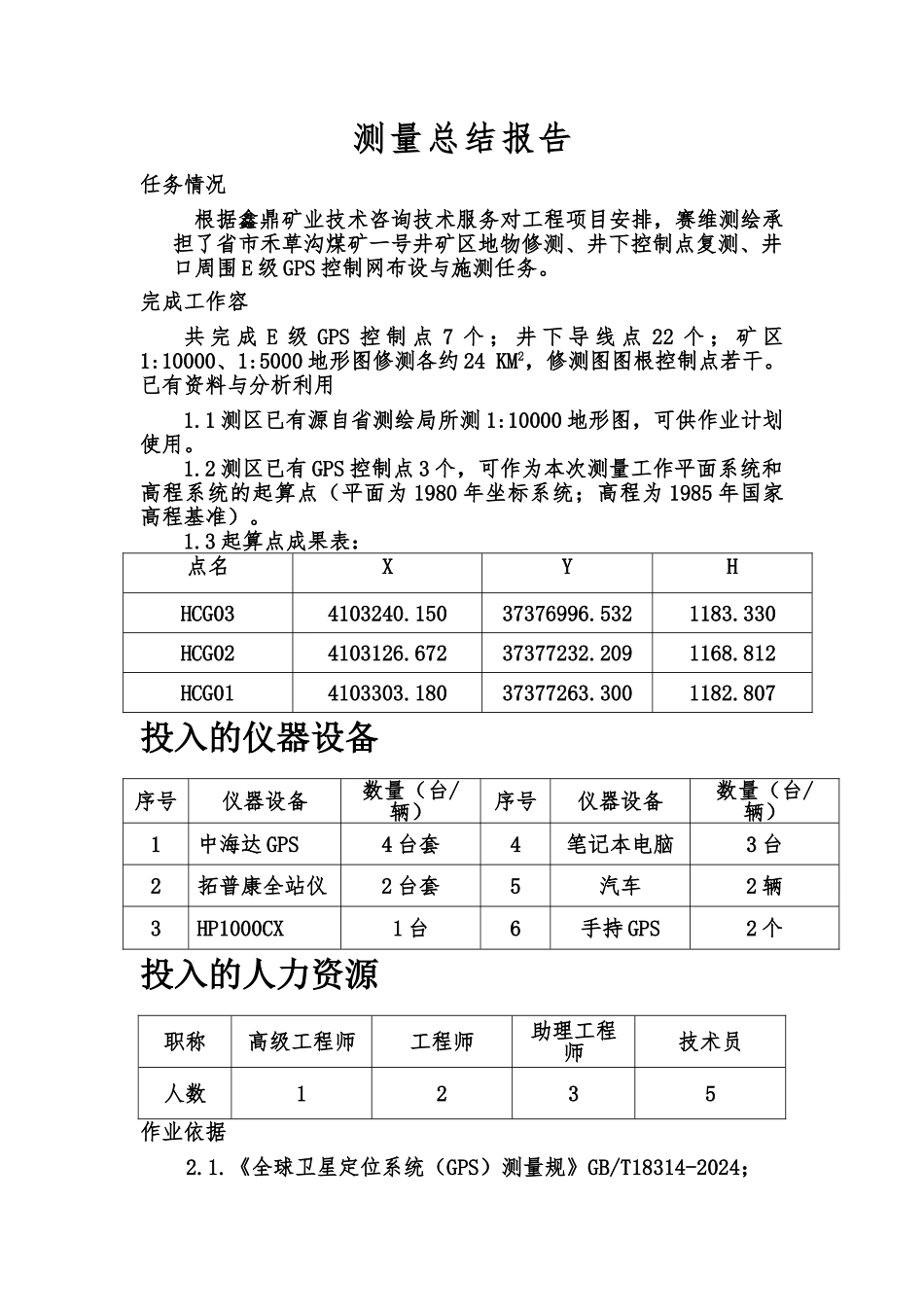

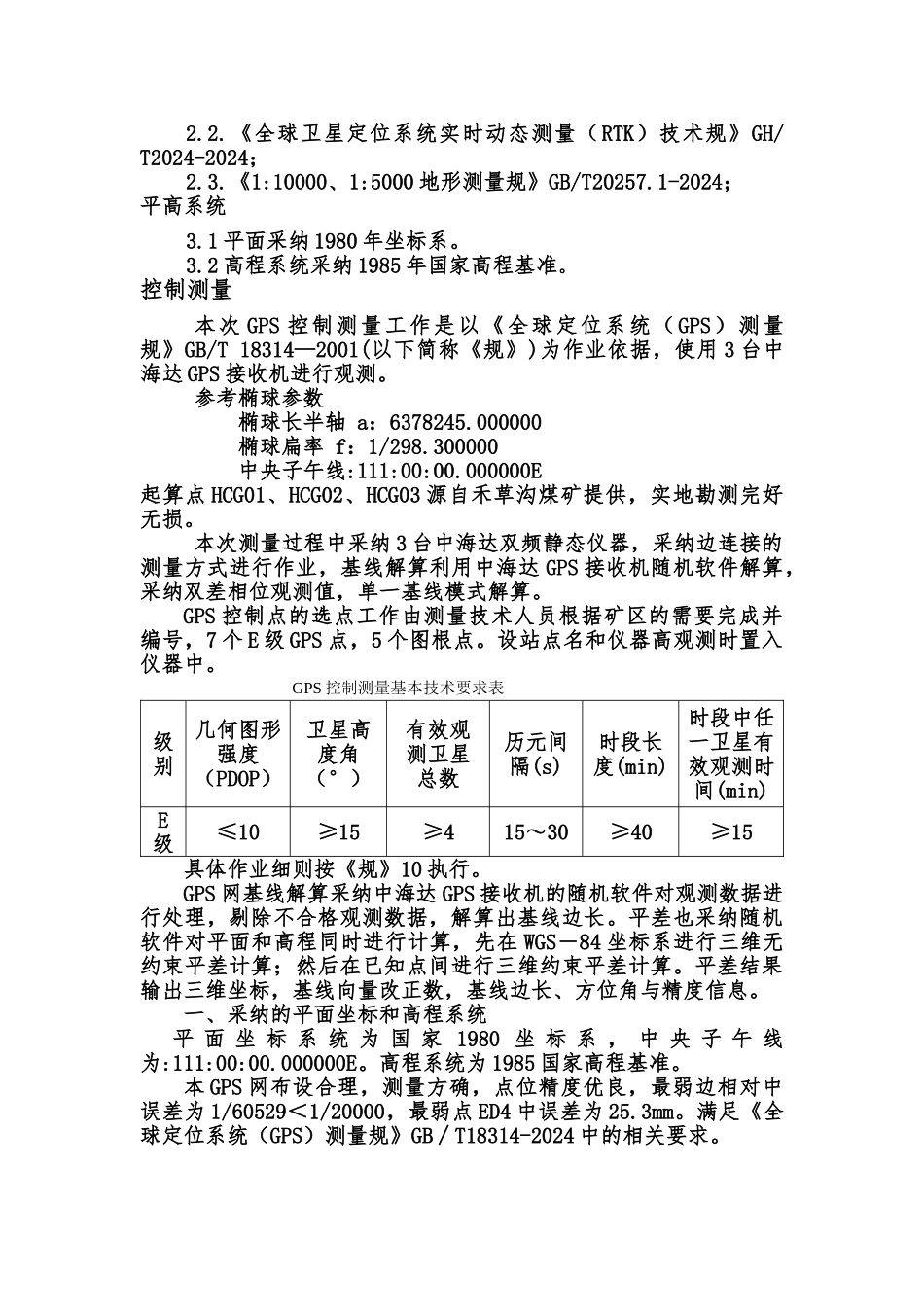

省市禾草沟煤矿一号井地物修测、井上下控制测量测 量 总 结 报 告编写单位：赛维测绘审核单位：鑫鼎矿业咨询技术服务省市禾草沟煤矿一号井地物修测、井上下控制测量测量总结报告任务情况根据鑫鼎矿业技术咨询技术服务对工程项目安排，赛维测绘承担了省市禾草沟煤矿一号井矿区地物修测、井下控制点复测、井口周围 E 级 GPS 控制网布设与施测任务。完成工作容共 完 成 E 级 GPS 控 制 点 7 个 ； 井 下 导 线 点 22 个 ； 矿 区1:10000、1:5000 地形图修测各约 24 KM2，修测图图根控制点若干。已有资料与分析利用1.1 测区已有源自省测绘局所测 1:10000 地形图，可供作业计划使用。1.2 测区已有 GPS 控制点 3 个，可作为本次测量工作平面系统和高程系统的起算点（平面为 1980 年坐标系统；高程为 1985 年国家高程基准）。1.3 起算点成果表：点名XYHHCG034103240.150 37376996.532 1183.330 HCG024103126.672 37377232.209 1168.812 HCG014103303.180 37377263.300 1182.807 投入的仪器设备序号仪器设备数量（台/辆）序号仪器设备数量（台/辆）1中海达 GPS4 台套4笔记本电脑3 台2拓普康全站仪2 台套5汽车2 辆3HP1000CX1 台6手持 GPS2 个投入的人力资源职称高级工程师工程师助理工程师技术员人数1235作业依据2.1.《全球卫星定位系统（GPS）测量规》GB/T18314-2024；2.2.《全球卫星定位系统实时动态测量（RTK）技术规》GH/T2024-2024；2.3.《1:10000、1:5000 地形测量规》GB/T20257.1-2024；平高系统3.1 平面采纳 1980 年坐标系。3.2 高程系统采纳 1985 年国家高程基准。控制测量本次 GPS 控制测量工作是以《全球定位系统（ GPS）测量规》GB/T 18314—2001(以下简称《规》)为作业依据，使用 3 台中海达 GPS 接收机进行观测。参考椭球参数椭球长半轴 a：6378245.000000椭球扁率 f：1/298.300000中央子午线:111:00:00.000000E起算点 HCG01、HCG02、HCG03 源自禾草沟煤矿提供，实地勘测完好无损。本次测量过程中采纳 3 台中海达双频静态仪器，采纳边连接的测量方式进行作业，基线解算利用中海达 GPS 接收机随机软件解算，采纳双差相位观测值，单一基线模式解算。GPS 控制点的选点工作由测量技术人员根据矿区的需要完成并编号，7 个 E 级 GPS 点，5 个图根点。设站点名和仪器高观测时置入仪器中。GPS 控制测量基本技术要求表 级别几何图形强度（PDOP）卫星...
