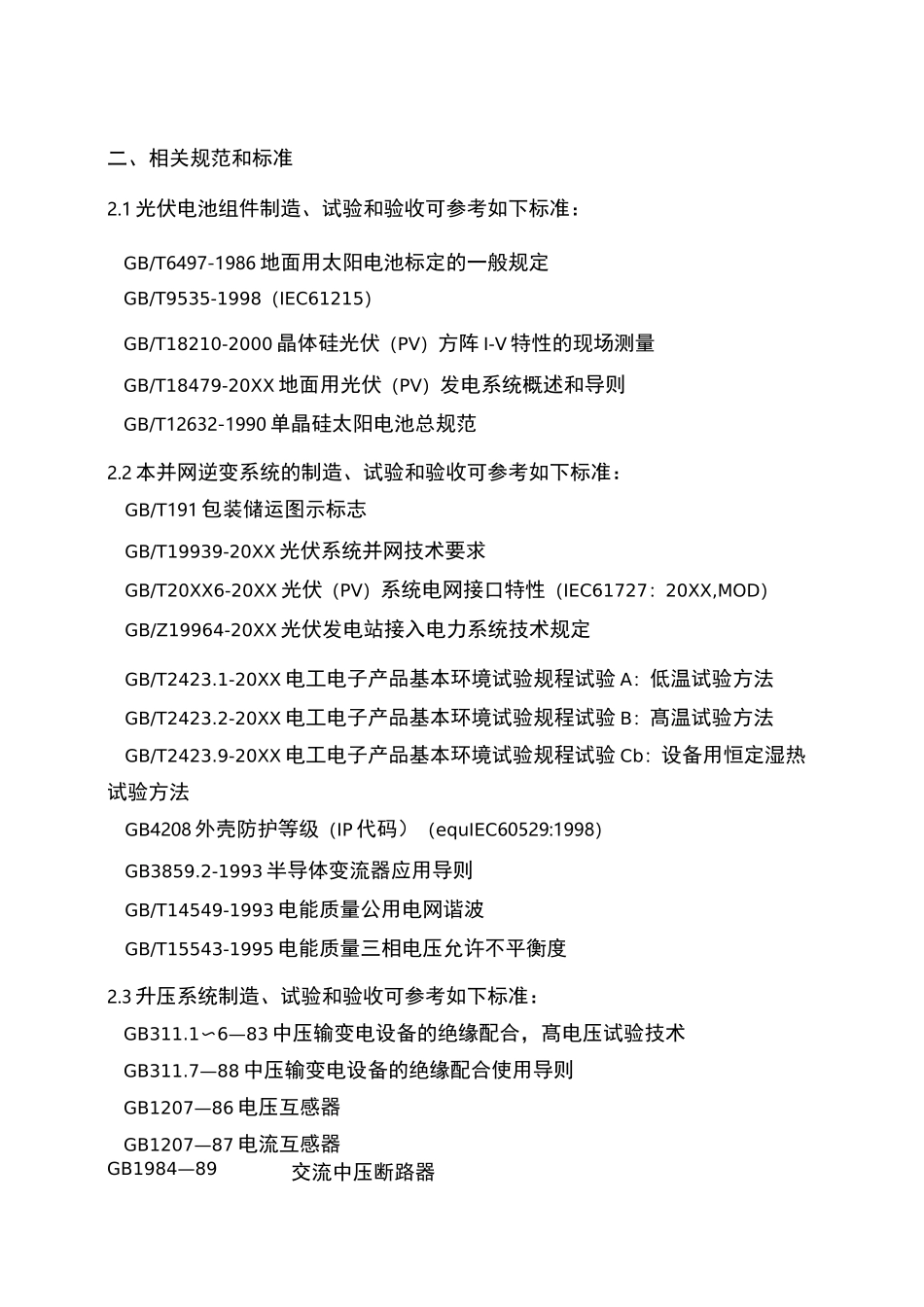

技术方案光伏并网发电系统科强能源系统工程股份有限公司、系统原理框图（AC!T5网 L）35KV 接入站备用电源35/0.4KV降压系统10/35KV升压系统电力系统监控装置0.38/10KV升压系统0.38/10KV升压系统光伏并网逆变器光伏并网逆变器直流防雷配电柜直流防雷配电柜光伏阵列防雷汇流箱光伏阵列防雷汇流箱光伏阵列光伏阵列并网发电单元 i#并网发电单元 N#二、相关规范和标准2.1 光伏电池组件制造、试验和验收可参考如下标准：GB/T6497-1986 地面用太阳电池标定的一般规定GB/T9535-1998（IEC61215）GB/T18210-2000 晶体硅光伏（PV）方阵 I-V 特性的现场测量GB/T18479-20XX 地面用光伏（PV）发电系统概述和导则GB/T12632-1990 单晶硅太阳电池总规范2.2 本并网逆变系统的制造、试验和验收可参考如下标准：GB/T191 包装储运图示标志GB/T19939-20XX 光伏系统并网技术要求GB/T20XX6-20XX 光伏（PV）系统电网接口特性（IEC61727：20XX,MOD）GB/Z19964-20XX 光伏发电站接入电力系统技术规定GB/T2423.1-20XX 电工电子产品基本环境试验规程试验 A：低温试验方法GB/T2423.2-20XX 电工电子产品基本环境试验规程试验 B：髙温试验方法GB/T2423.9-20XX 电工电子产品基本环境试验规程试验 Cb：设备用恒定湿热试验方法GB4208 外壳防护等级（IP 代码）（equIEC60529:1998）GB3859.2-1993 半导体变流器应用导则GB/T14549-1993 电能质量公用电网谐波GB/T15543-1995 电能质量三相电压允许不平衡度2.3 升压系统制造、试验和验收可参考如下标准：GB311.1〜6—83 中压输变电设备的绝缘配合，髙电压试验技术GB311.7—88 中压输变电设备的绝缘配合使用导则GB1207—86 电压互感器GB1207—87 电流互感器GB1984—89交流中压断路器GB1985—89交流中压隔离开关和接地开关GB3906—913~35kv 交流金属封闭开关设备GB7261—87继电器及继电保护装置基本试验方法GB11032—89交流无间隙金属氧化物避雷器GB50150—91电气装置安装工程电气设备按接试验标准GB1094.1电力变电器第 1 部分总则GB1094.2电力变电器第 2 部分温升GB1094.3电力变电器第 3 部分绝缘水平和绝缘试验GB1094.5电力变电器第 5 部分承受短路的能力GB/T4942外壳防护等级(1P 代码)GB15166.2交流中压熔断器限熔断器三、并网逆变器介绍此次光伏并网发电系统设计为 15 个 100KW 并网发电单元，每个并网发电单元配置 1 台型号为 BNSG100KS 并网逆变器，整个 1.5MW 系统配置 15 台BNSG1...
