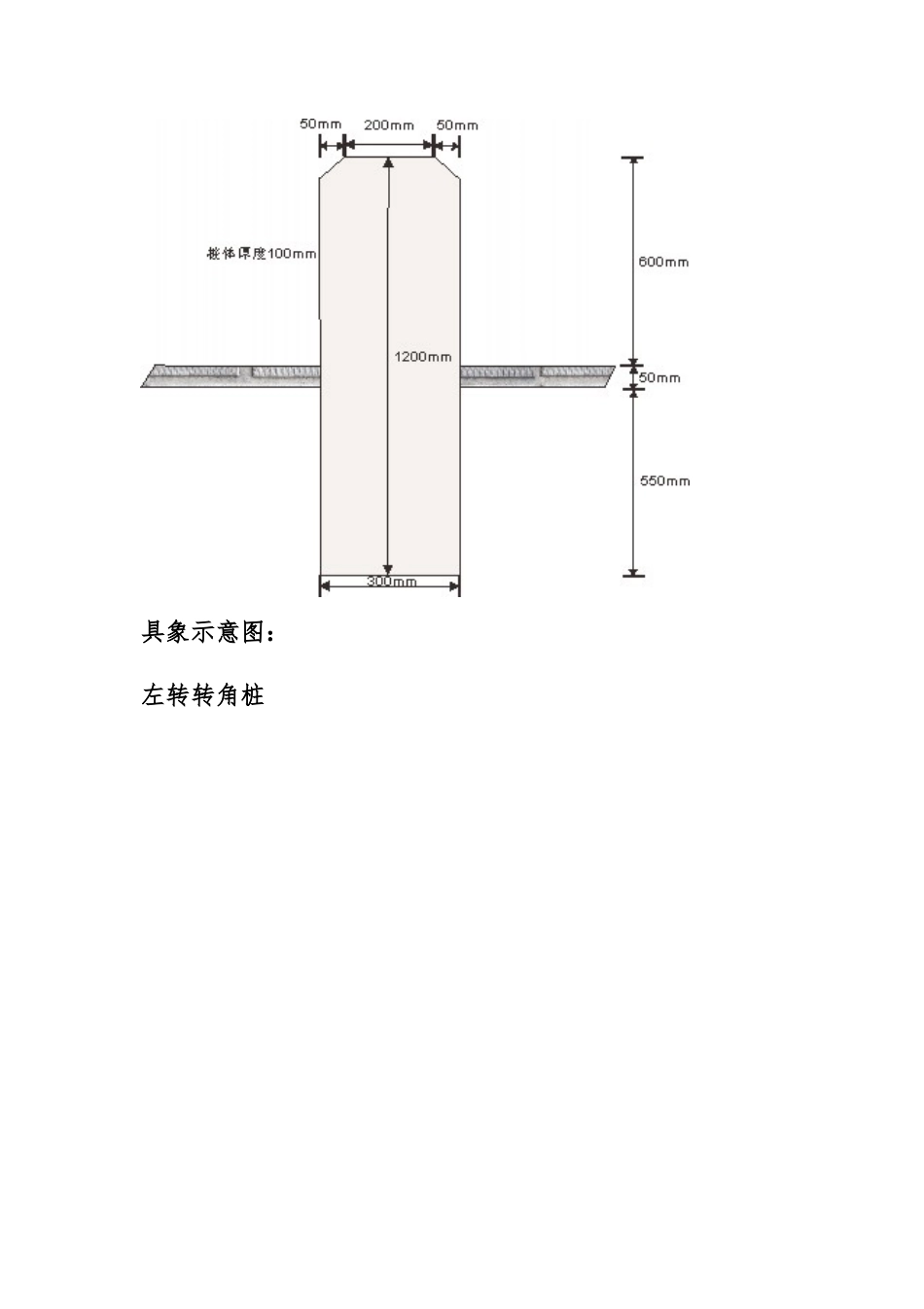

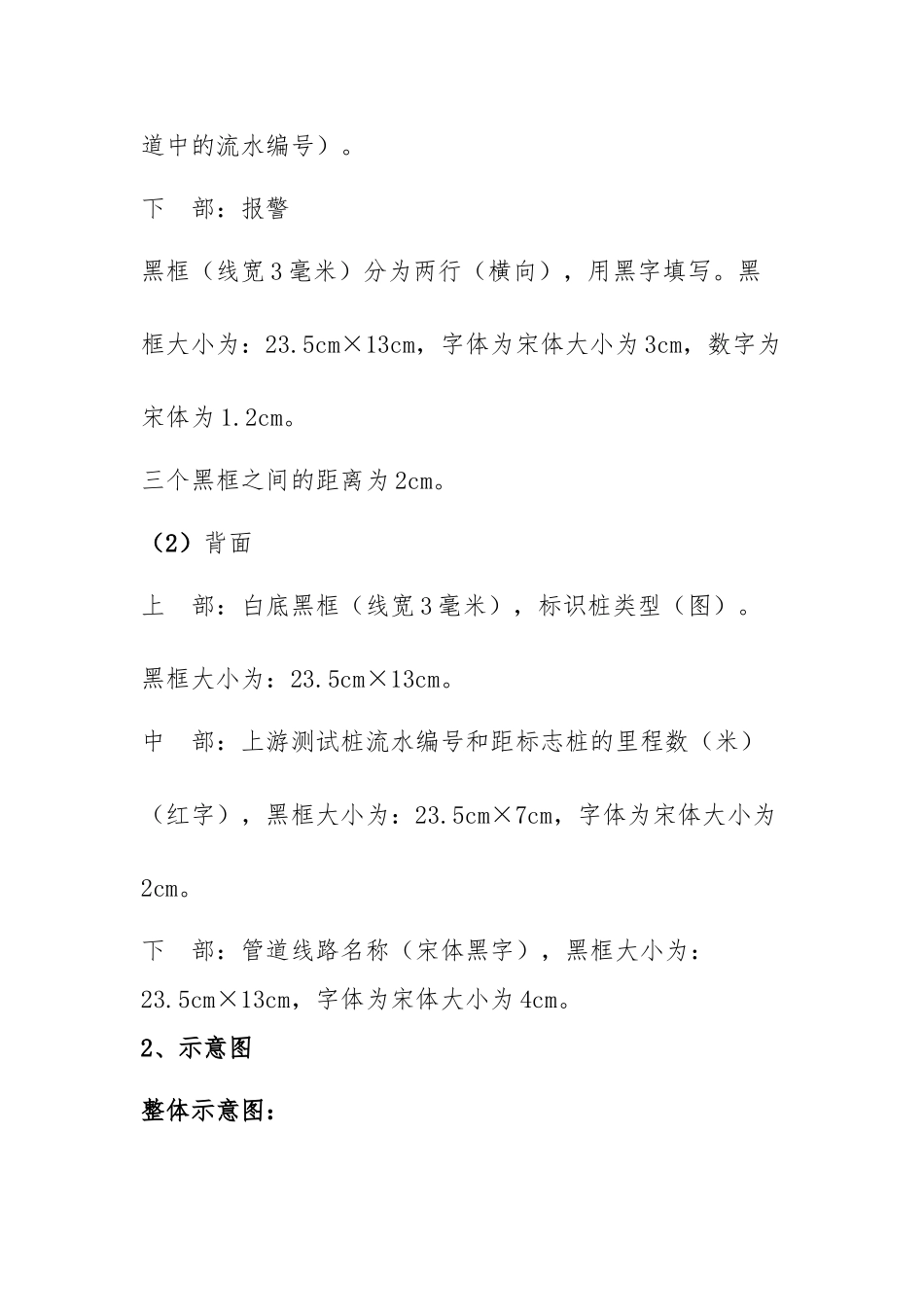

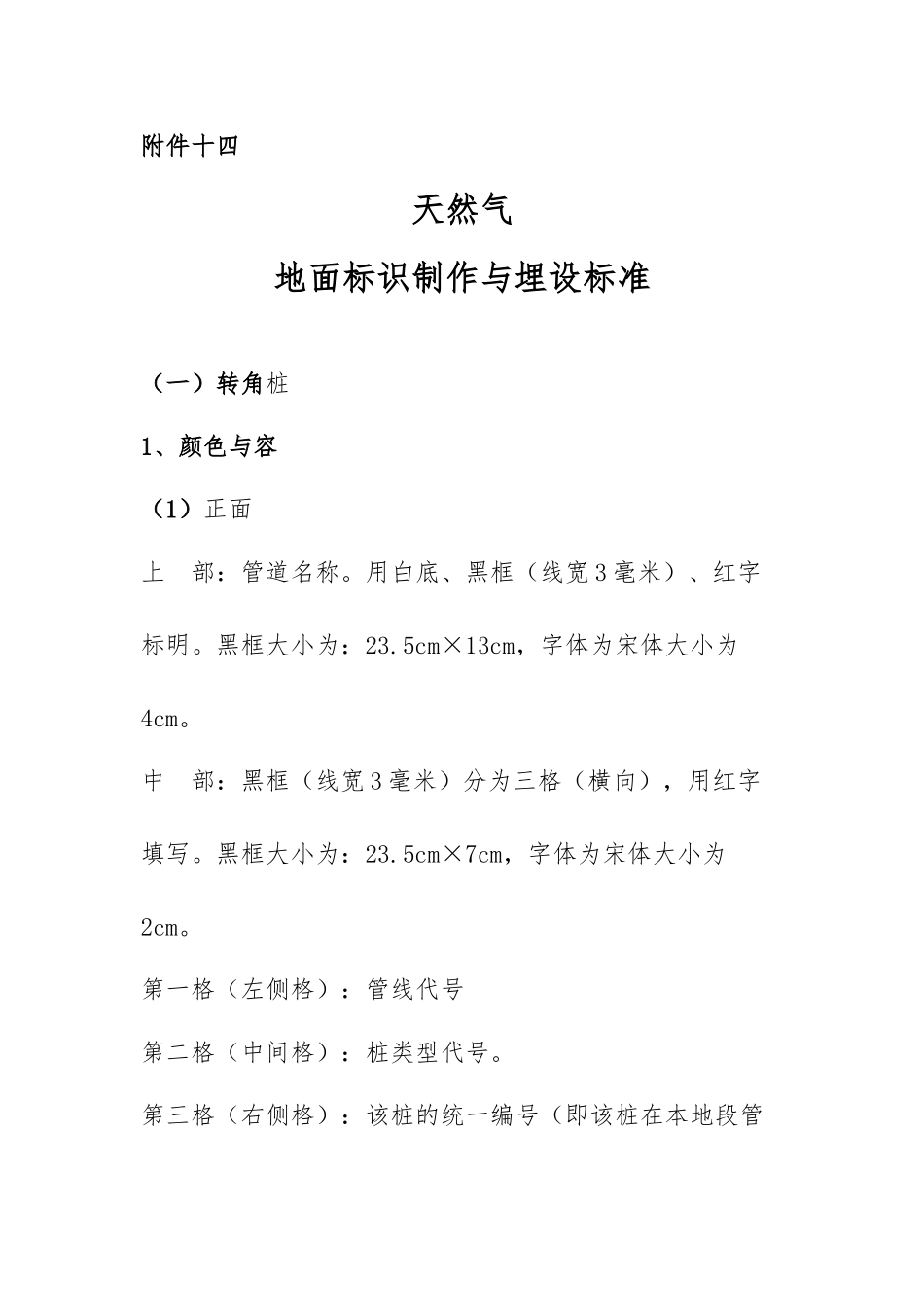

附件十四天然气地面标识制作与埋设标准（一）转角桩1、颜色与容（1）正面上 部：管道名称。用白底、黑框（线宽 3 毫米）、红字标明。黑框大小为：23.5cm×13cm，字体为宋体大小为4cm。中 部：黑框（线宽 3 毫米）分为三格（横向），用红字填写。黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。第一格（左侧格）：管线代号第二格（中间格）：桩类型代号。第三格（右侧格）：该桩的统一编号（即该桩在本地段管道中的流水编号）。下 部：报警黑框（线宽 3 毫米）分为两行（横向），用黑字填写。黑框大小为：23.5cm×13cm，字体为宋体大小为 3cm，数字为宋体为 1.2cm。三个黑框之间的距离为 2cm。（2）背面上 部：白底黑框（线宽 3 毫米），标识桩类型（图）。黑框大小为：23.5cm×13cm。中 部：上游测试桩流水编号和距标志桩的里程数（米）（红字），黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。下 部：管道线路名称（宋体黑字），黑框大小为：23.5cm×13cm，字体为宋体大小为 4cm。2、示意图整体示意图：具象示意图：左转转角桩右转转角桩3、材质与字体印刷桩体采纳高强度玻璃纤维挤压成型（树脂+高强度玻璃纤维拉伸强度≥160MPa、弯曲强度≥190MPa、浸水后弯曲强度≥150MPa），桩面字体采纳热转印丝网印（字体呈平面烤入状不易脱色），桩体壁厚应大于 5mm，确保桩体硬度满足长期使用。（二）标志桩1、颜色与容（1）正面上 部：管道名称。用白底、黑框（线宽 3 毫米）、红字标明。黑框大小为：23.5cm×13cm，字体为宋体大小为4cm。中 部：黑框（线宽 3 毫米）分为三格（横向），用红字填写。黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。第一格（左侧格）：管线代号第二格（中间格）：桩类型代号。第三格（右侧格）：该桩的统一编号（即该桩在本地段管道中的流水编号）。下 部：报警黑框（线宽 3 毫米）分为两行（横向），用黑字填写。黑框大小为：23.5cm×13cm，字体为宋体大小为 3cm，数字为为宋体大小 1.2cm。三个黑框之间的距离为 2cm。（2）背面上 部：白底黑框（线宽 3 毫米），标识桩类型（图）。黑框大小为：23.5cm×13cm。中 部：上游测试桩流水编号和距标志桩的里程数（米）（红字），黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。下 部：管道线路名称（宋体黑字），黑框大小为：23.5cm×13cm，字体为宋体大小为 4cm。2、示意图整体示意图：具象示意图：通讯电（光）缆交叉标志桩穿公路标...
