太阳能集热工程智能控制仪安装使用详述

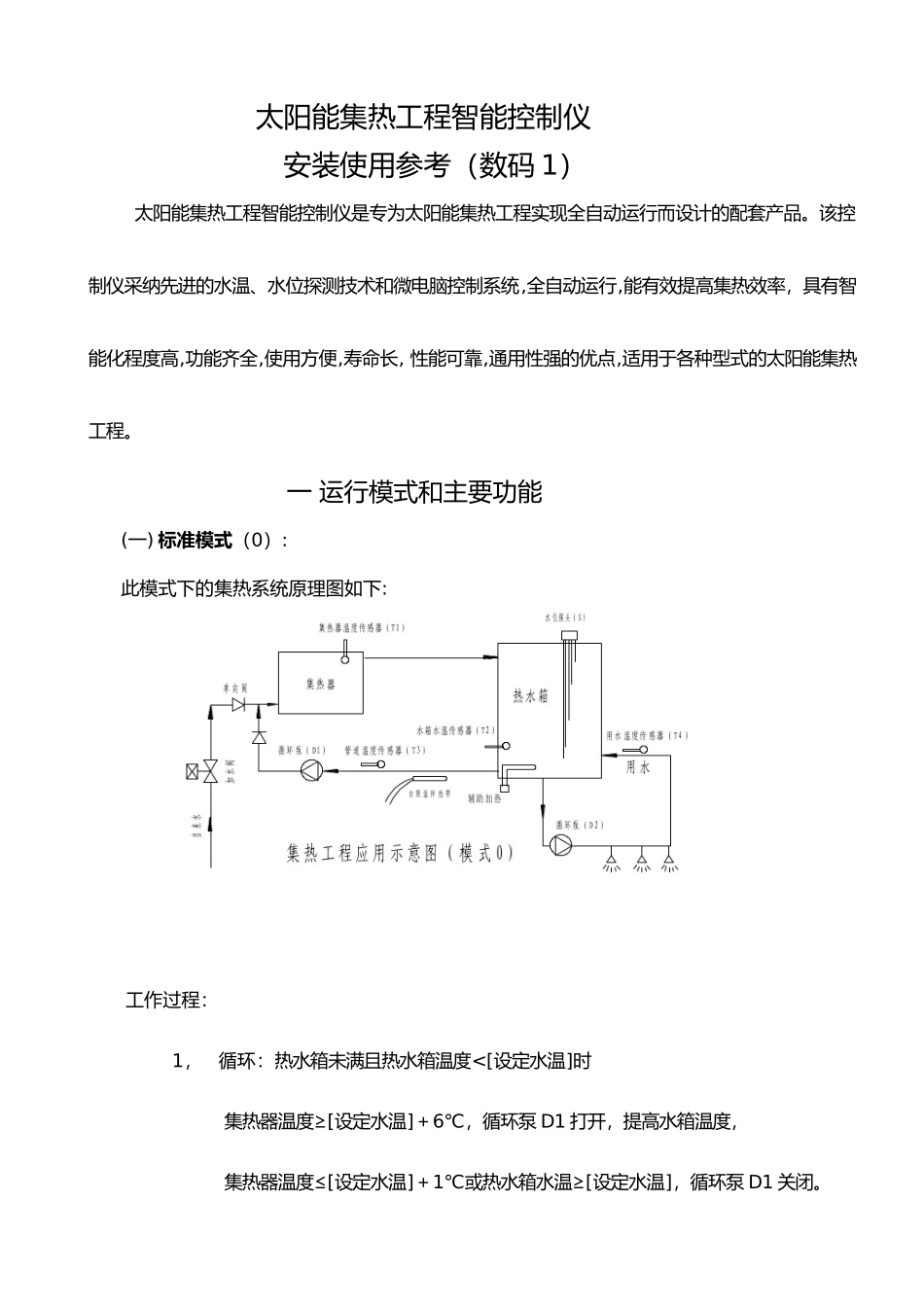

太阳能集热工程智能控制仪安装使用参考（数码 1）太阳能集热工程智能控制仪是专为太阳能集热工程实现全自动运行而设计的配套产品。该控制仪采纳先进的水温、水位探测技术和微电脑控制系统,全自动运行,能有效提高集热效率，具有智能化程度高,功能齐全,使用方便,寿命长, 性能可靠,通用性强的优点,适用于各种型式的太阳能集热工程。一 运行模式和主要功能(一) 标准模式（0）:此模式下的集热系统原理图如下:工作过程：1，循环：热水箱未满且热水箱温度<[设定水温]时 集热器温度≥[设定水温]＋6℃，循环泵 D1 打开，提高水箱温度， 集热器温度≤[设定水温]＋1℃或热水箱水温≥[设定水温]，循环泵 D1 关闭。 初循环的目的是提高水温，2，定温放水：热水箱温度≥[设定水温]时 集热器温度≥[设定水温]＋6℃时，加水阀打开，用冷水将热水顶入热水箱； 集热器温度≤[设定水温]-2℃时，加水阀关闭； 为防止频繁进水,自动加水停止后 5 分钟不再执行定温放水,但可以手动加水。3，温差循环：热水箱水满后进行温差循环 （集热器温度－热水箱温度）≥[启动温差]，循环泵 D1 打开 （集热器温度－热水箱温度）≤[停止温差]，循环泵 D1 关闭。举例：[设定水温]＝44℃，[启动温差]＝8℃，[停止温差]＝2℃假如热水箱未满但热水箱温度低于 44℃：集热器温度≥50℃，循环泵 D1 打开，通过循环提高水箱温度；集热器温度≤45℃，循环泵 D1 关闭。 热水箱温度高于 44℃时，处于定温放水状态，循环泵 D1 关闭： 集热器温度高于 50℃时，加水阀打开，用冷水将热水顶入热水箱； 集热器温度低于 42℃时，加水阀关闭；热水箱水满后进行温差循环，继续提高水箱温度： 集热器温度比热水箱温度高 8℃时，循环泵 D1 打开 集热器温度比热水箱温度高 2℃时，循环泵 D1 关闭。本模式适合于通过集热器上水的顶水式系统，一般用于管有水的真空管,优点是集热效率比较高,尤其是在冬天,因为可以把集热器里温度较低的水也收集到水箱，提高产水量。标准模式的主要参数设置参考:参数代码显示符号设定值说明设定水温dS44集热系统产水的温度启动温差oC08温差循环启动温度停止温差nC02温差循环停止温度集热模式JS00(二) 模式 1→定温放水：此模式下的集热系统原理图如下:工作过程：在此模式状态，系统只执行定温放水动作，：集热器温度≥[设定水温]＋6℃时，加水阀打开，用冷水将热水顶入热水箱，集热器温度≤[设定水温]-2℃时，加水阀关闭；举例：[设...
