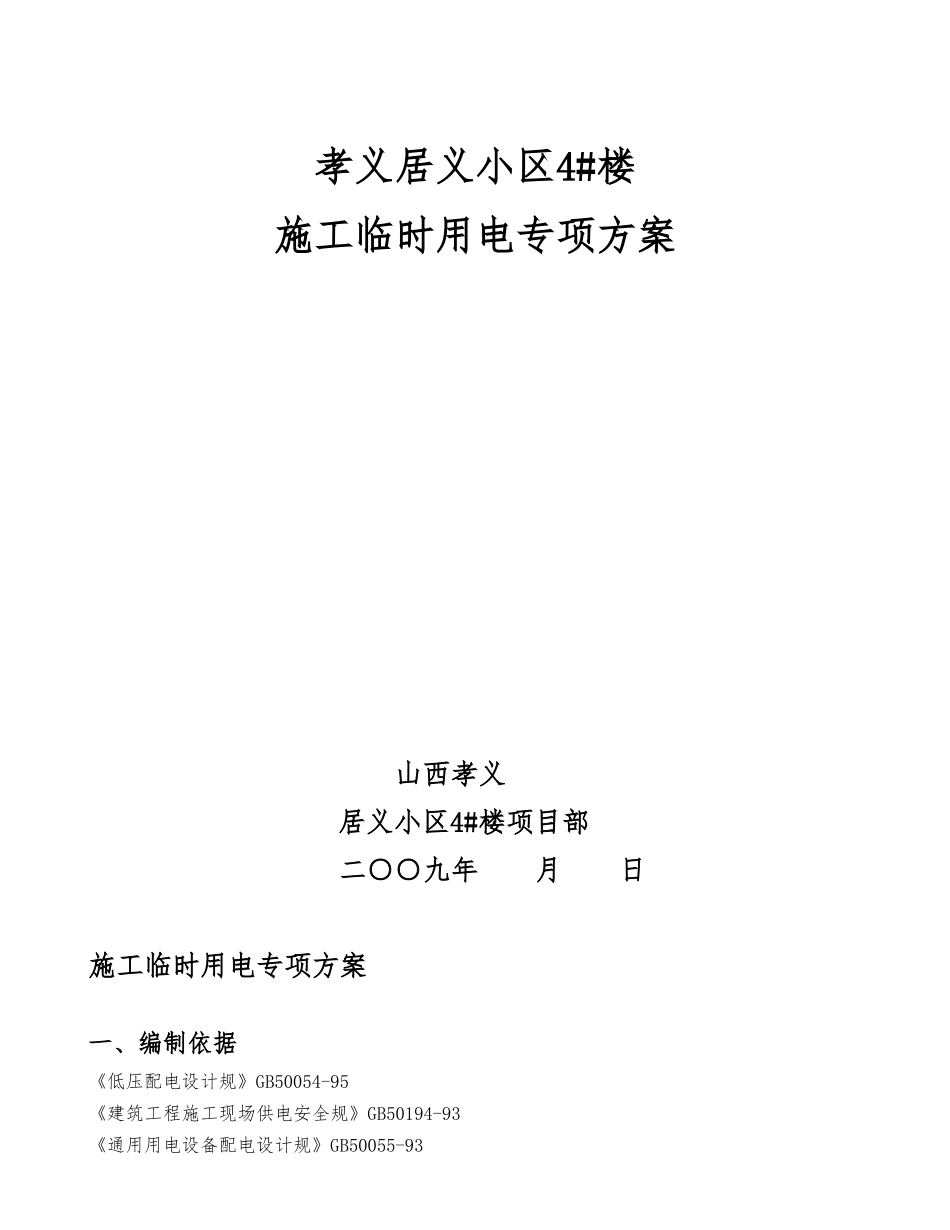

孝义居义小区4楼工程临时用电方案_第1页
1/24

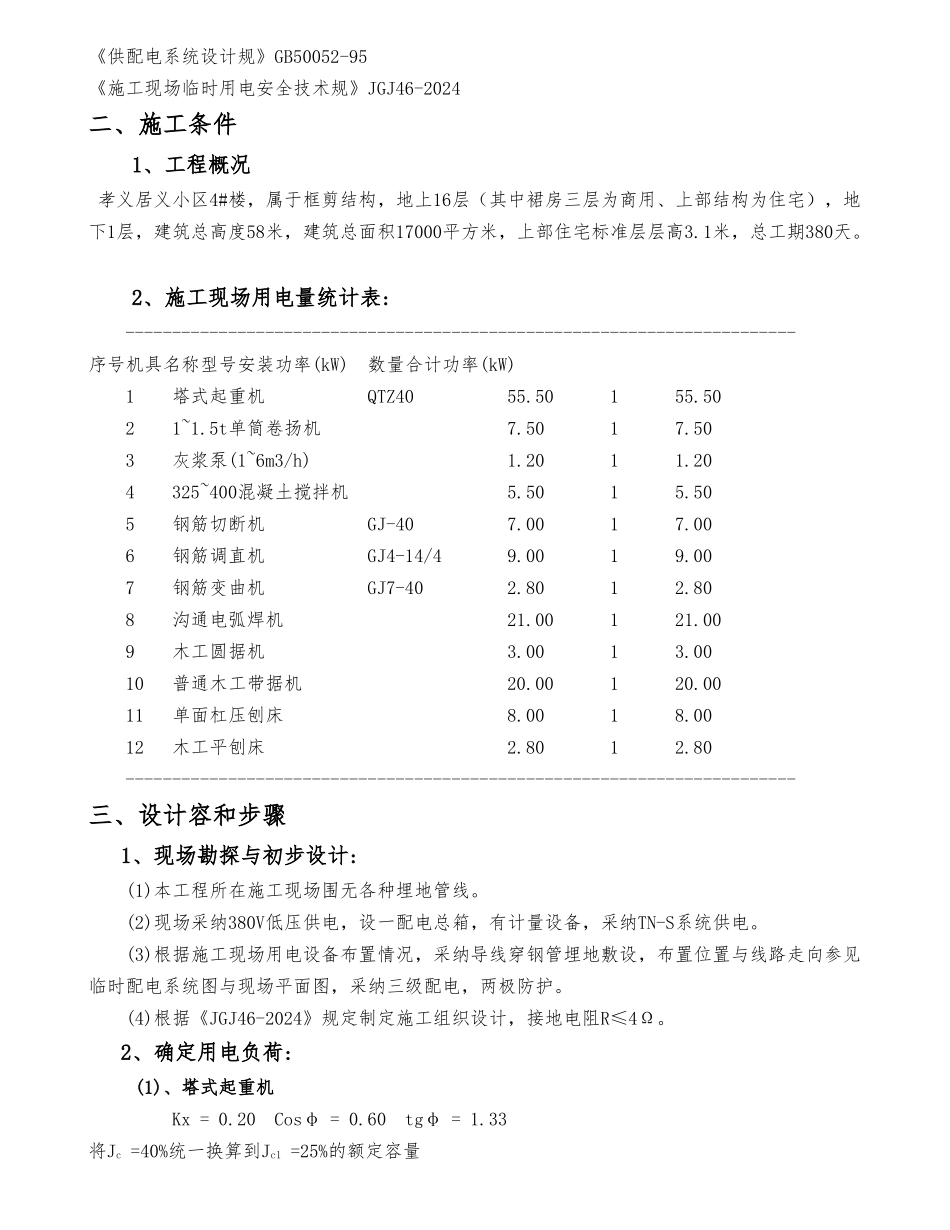

孝义居义小区4楼工程临时用电方案_第2页
2/24

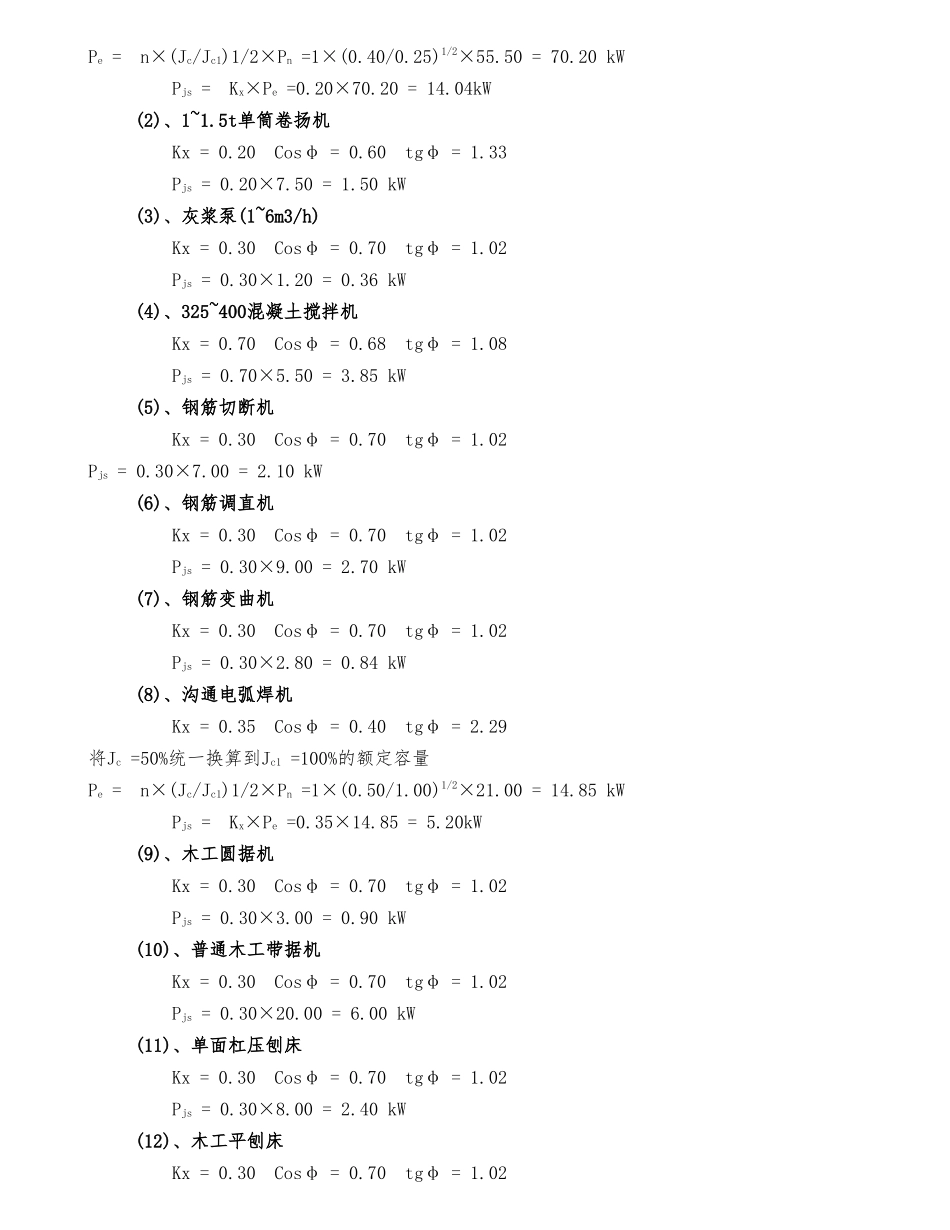

孝义居义小区4楼工程临时用电方案_第3页
3/24
孝义居义小区4#楼施工临时用电专项方案山西孝义居义小区4#楼项目部二○○九年 月 日施工临时用电专项方案一、编制依据《低压配电设计规》GB50054-95《建筑工程施工现场供电安全规》GB50194-93《通用用电设备配电设计规》GB50055-93《供配电系统设计规》GB50052-95《施工现场临时用电安全技术规》JGJ46-2024二、施工条件 1、工程概况 孝义居义小区4#楼,属于框剪结构,地上16层(其中裙房三层为商用、上部结构为住宅),地下1层,建筑总高度58米,建筑总面积17000平方米,上部住宅标准层层高3.1米,总工期380天。 2、施工现场用电量统计表: ------------------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW) 1 塔式起重机 QTZ40 55.50 1 55.50 2 1~1.5t单筒卷扬机 7.50 1 7.50 3 灰浆泵(1~6m3/h) 1.20 1 1.20 4 325~400混凝土搅拌机 5.50 1 5.50 5 钢筋切断机 GJ-40 7.00 1 7.00 6 钢筋调直机 GJ4-14/4 9.00 1 9.00 7 钢筋变曲机 GJ7-40 2.80 1 2.80 8 沟通电弧焊机 21.00 1 21.00 9 木工圆据机 3.00 1 3.00 10 普通木工带据机 20.00 1 20.00 11 单面杠压刨床 8.00 1 8.00 12 木工平刨床 2.80 1 2.80 ------------------------------------------------------------------------三、设计容和步骤 1、现场勘探与初步设计: (1)本工程所在施工现场围无各种埋地管线。 (2)现场采纳380V低压供电,设一配电总箱,有计量设备,采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况,采纳导线穿钢管埋地敷设,布置位置与线路走向参见临时配电系统图与现场平面图,采纳三级配电,两极防护。 (4)根据《JGJ46-2024》规定制定施工组织设计,接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×55.50 = 70.20 kW Pjs = Kx×Pe =0.20×70.20 = 14.04kW (2)、1~1.5t单筒卷扬机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33 Pjs = 0.20×7.50 = 1.50 kW (3)、灰浆泵(1~6m3/h) Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×1.20 = 0.36 kW (4)、325~400混凝土搅拌机 Kx = 0.70 Cosφ = 0.68 tgφ = 1.08 Pjs = 0.70×5.50 = 3.8...
