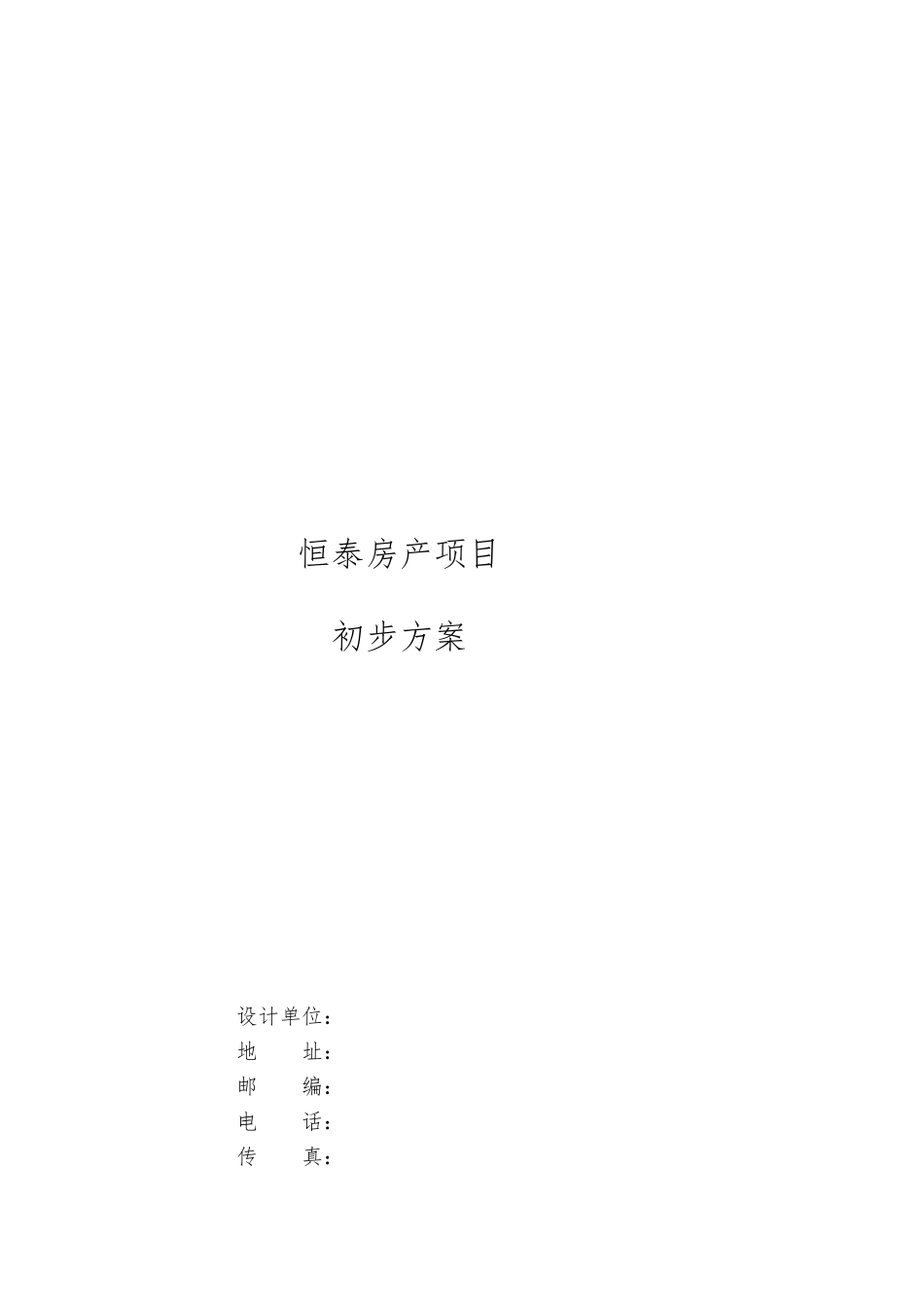

恒泰房产项目初步方案设计单位：地 址：邮 编：电 话：传 真：目录1、项目概况 32、设计依据 42.1 国际、国家标准规 42.2 设计环境参数 43、太阳能离网发电系统 73.1 太阳能离网发电系统介绍 73.2 太阳能离网发电系统原理 74、总体方案与配置 84.1 总体方案设计 84.2 太阳能电池组件部分 94.3 蓄电池组 114.4 控制器/逆变器或光伏控制逆变一体机部分 124.5 其它 135、方案配置 136、 总结 146.1 光伏发电的前景展望 146.2 社会经济效益和环保经济效益 141、项目概况项目名称： 恒泰房产离网发电项目工程地点： 工程规模：45kWp工程特征： 离网电站安装方式： 屋顶式，分布式建设单位： 恒泰房地产开发工程技术支持单位：太阳能离网发电系统是一种典型的太阳能独立发电系统，此太阳能独立发电系统能够实现负荷用电自给自足。为保证在蓄电池充满状态下 7 个阴雨天正常连续供电，采纳我公司生产的 LNPV-235Wp 太阳能电池组件 165 块，规模 45KW。太阳能独立供电系统主要由太阳能电池方阵、光伏控制一体机、密封阀控式铅酸免维护铅酸蓄电池组等三大部分组成。2、设计依据2.1 国际、国家标准规标准号标准名称GB/T19064-2024《 家用太阳能光伏电源系统技术条件和试验方法》YD/T799-2024《通讯用阀控式密封胶体铅酸蓄电池》GB50054-95《低压配电设计规》IEC 61173《光电功率发生系统过压保护导则》IEC 61204《直流输出低压供电装置.特性和安全要求》GB18802.1-2024《低压配电系统的电涌保护器（SPD）第一部分：性能要求和试验方法》GB/T18802.12-2024《低压配电系统的电涌保护器选择和应用导则》2．2 设计环境参数1）气象资料 我国太阳能资源分布主要特点有：太阳能的高值中心和低值中心都处在北纬22°～35°这一带，青藏高原是高值中心，盆地是低值中心；太阳年总辐射量，西部地区高于东部地区。20 世纪 80 年代中国的科研人员为了根据各地不同条件更好地利用太阳能，根据各地接受太阳总辐射量的多少，将全国划分为如下五类地区：图一 中国太阳能资源分布图一类地区 全年日照时数为 3200～3300h。在每平方米面积上一年接受的太阳总辐射量为 6680～8400MJ。这一地区主要包括北部、北部、南部、西部和西部等地，是我国太阳能资源最丰富的地区，尤以自治区的太阳能资源最为丰富。二类地区全年日照时数为 3000～3200h。在每平方米面积上一年接受的太阳总辐射量为 5852～6680MJ。这一地区主要包...
