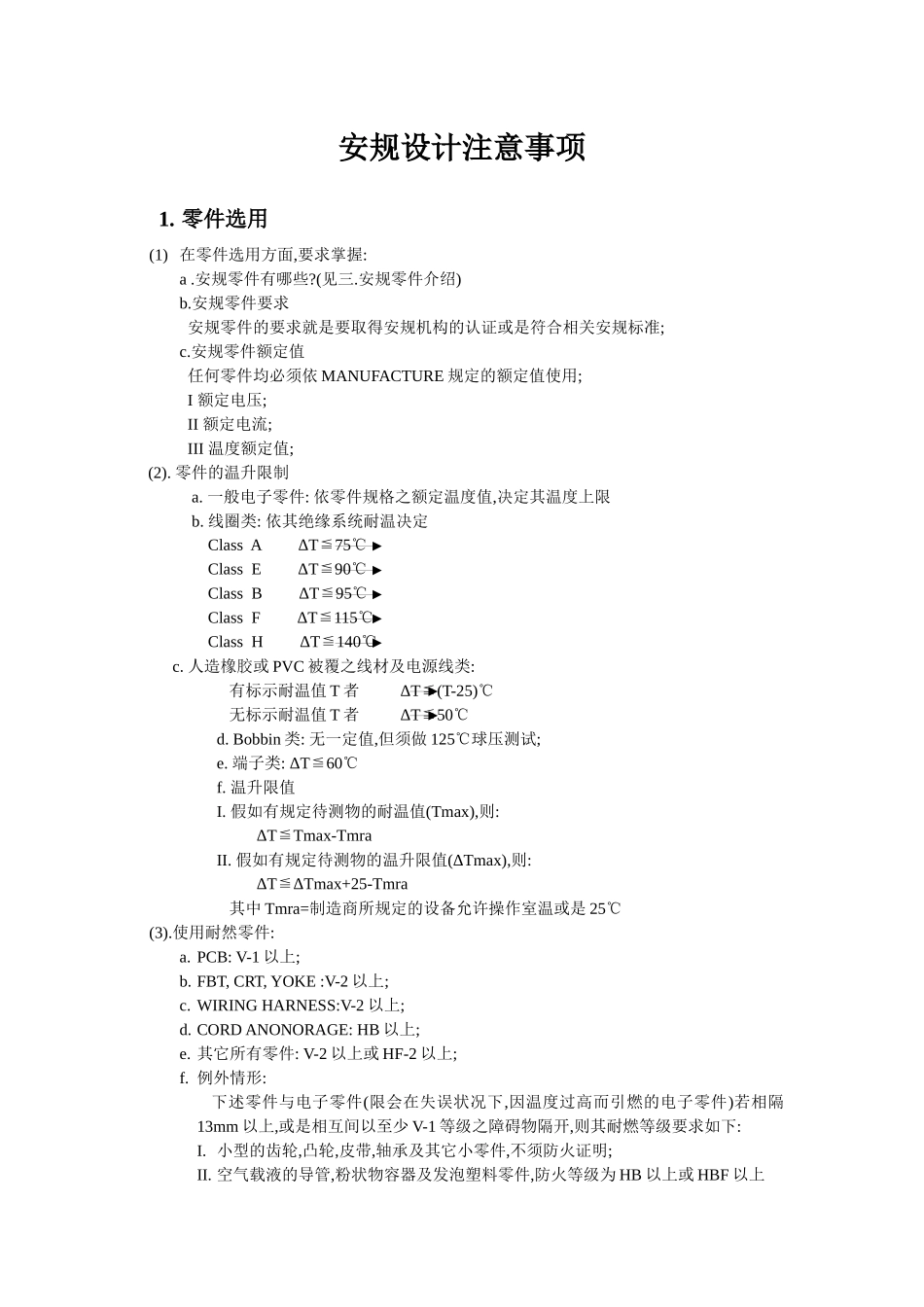

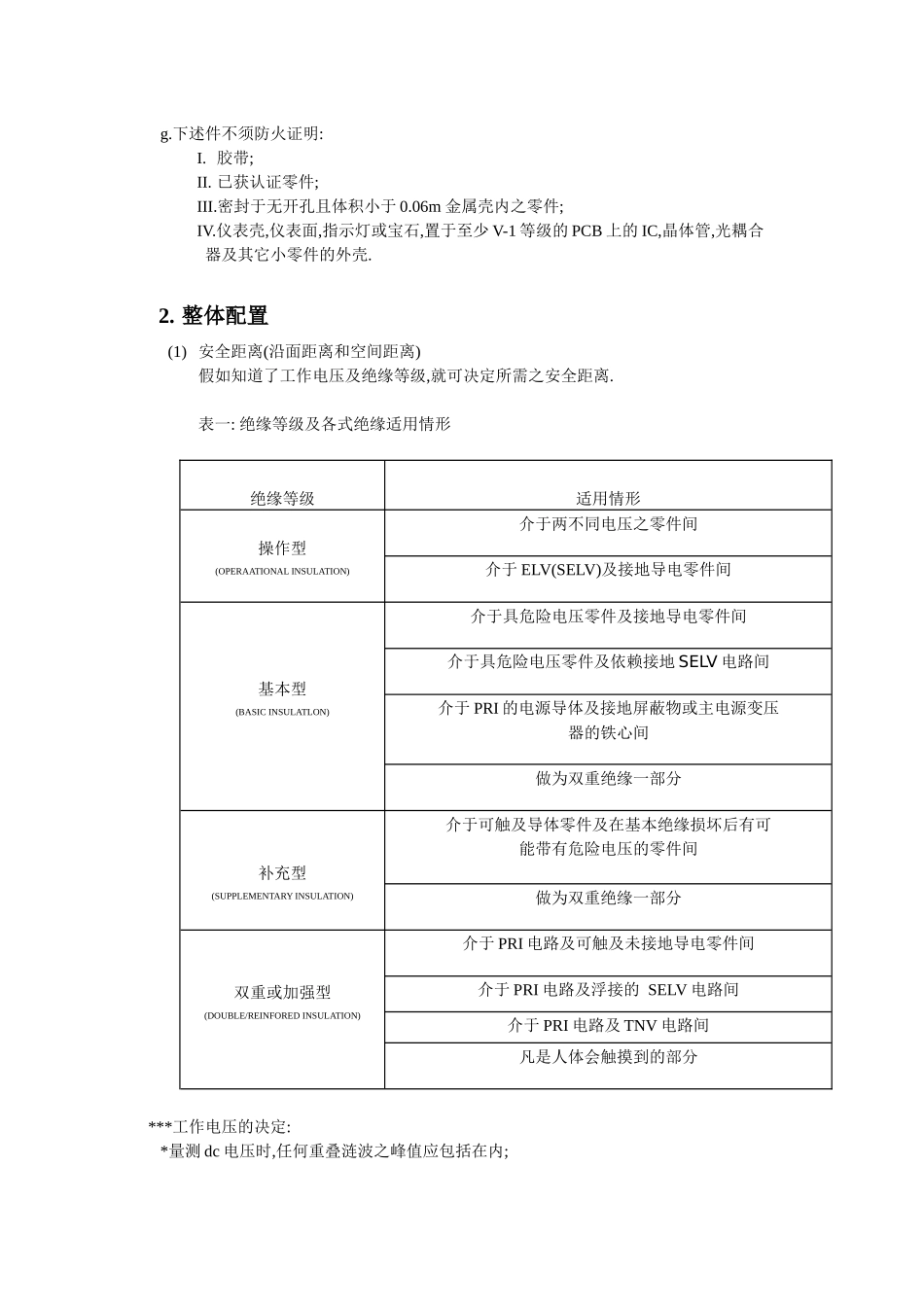

安规设计注意事项1. 零件选用(1) 在零件选用方面,要求掌握:a .安规零件有哪些?(见三.安规零件介绍)b.安规零件要求 安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;c.安规零件额定值 任何零件均必须依 MANUFACTURE 规定的额定值使用; I 额定电压; II 额定电流; III 温度额定值; (2). 零件的温升限制 a. 一般电子零件: 依零件规格之额定温度值,决定其温度上限 b. 线圈类: 依其绝缘系统耐温决定 Class A ΔT75≦℃ Class E ΔT90≦℃ Class B ΔT95≦℃ Class F ΔT115≦℃ Class H ΔT140≦℃ c. 人造橡胶或 PVC 被覆之线材及电源线类: 有标示耐温值 T 者 ΔT(T-25)≦℃ 无标示耐温值 T 者 ΔT50≦℃d. Bobbin 类: 无一定值,但须做 125℃球压测试;e. 端子类: ΔT60≦℃f. 温升限值I. 假如有规定待测物的耐温值(Tmax),则: ΔTTmax-Tmra≦II. 假如有规定待测物的温升限值(ΔTmax),则: ΔTΔTmax+25-Tmra≦ 其中 Tmra=制造商所规定的设备允许操作室温或是 25℃(3).使用耐然零件:a. PCB: V-1 以上;b. FBT, CRT, YOKE :V-2 以上;c. WIRING HARNESS:V-2 以上;d. CORD ANONORAGE: HB 以上;e. 其它所有零件: V-2 以上或 HF-2 以上;f. 例外情形: 下述零件与电子零件(限会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm 以上,或是相互间以至少 V-1 等级之障碍物隔开,则其耐燃等级要求如下:I. 小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II. 空气载液的导管,粉状物容器及发泡塑料零件,防火等级为 HB 以上或 HBF 以上 g.下述件不须防火证明:I. 胶带;II. 已获认证零件;III.密封于无开孔且体积小于 0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少 V-1 等级的 PCB 上的 IC,晶体管,光耦合 器及其它小零件的外壳.2. 整体配置(1) 安全距离(沿面距离和空间距离)假如知道了工作电压及绝缘等级,就可决定所需之安全距离. 表一: 绝缘等级及各式绝缘适用情形 绝缘等级 适用情形 操作型(OPERAATIONAL INSULATION)介于两不同电压之零件间介于 ELV(SELV)及接地导电零件间基本型(BASIC INSULATLON)介于具危险电压零件及接地导电零件间介于具危险电压零件及依赖接地 SELV 电路间介于 PRI 的电源导体及接地屏蔽物或主电源变压器的铁心间做为双重绝缘一部分补充型(SUPPLEMENTARY INSULATION)介于可触及导体...
