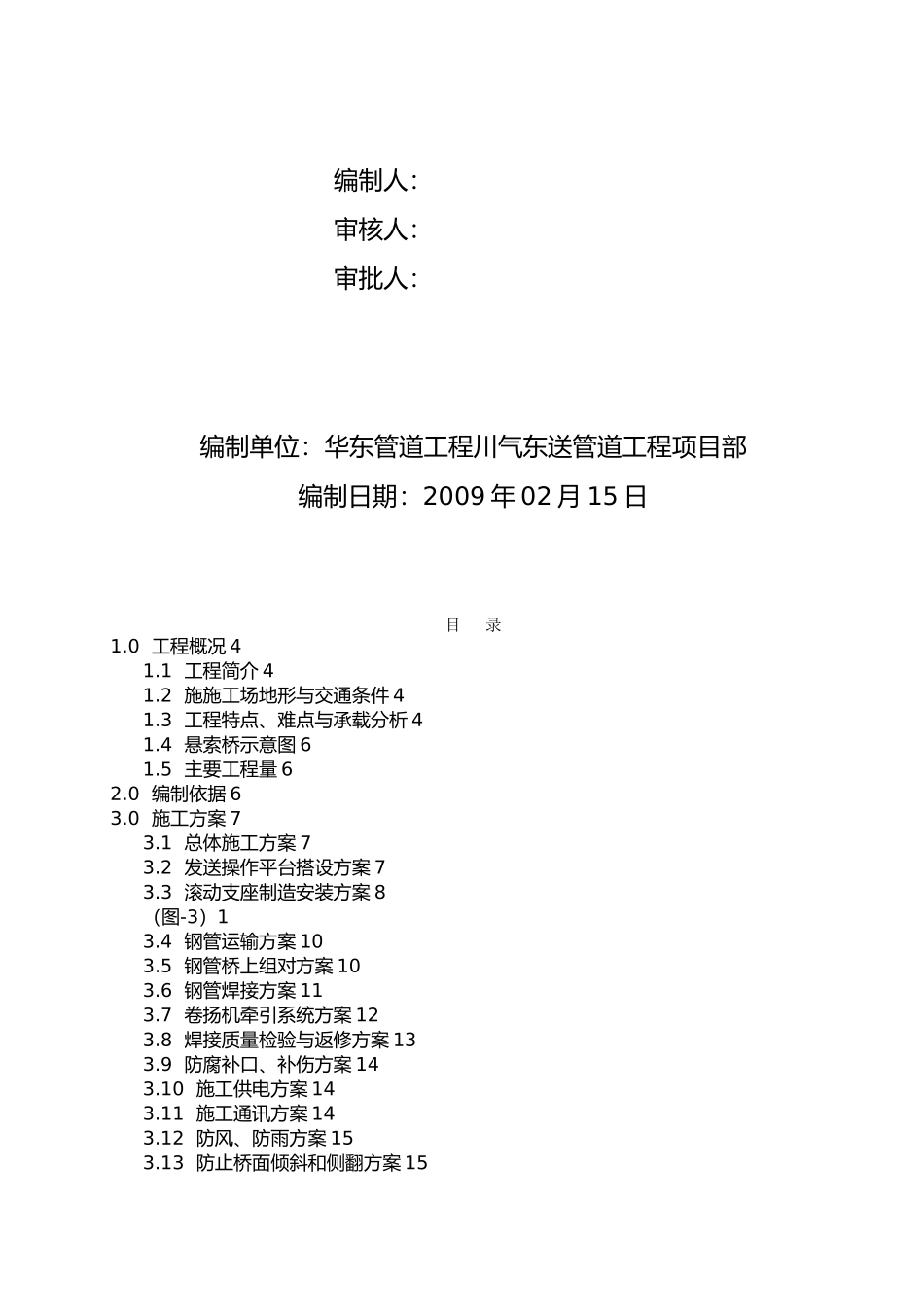

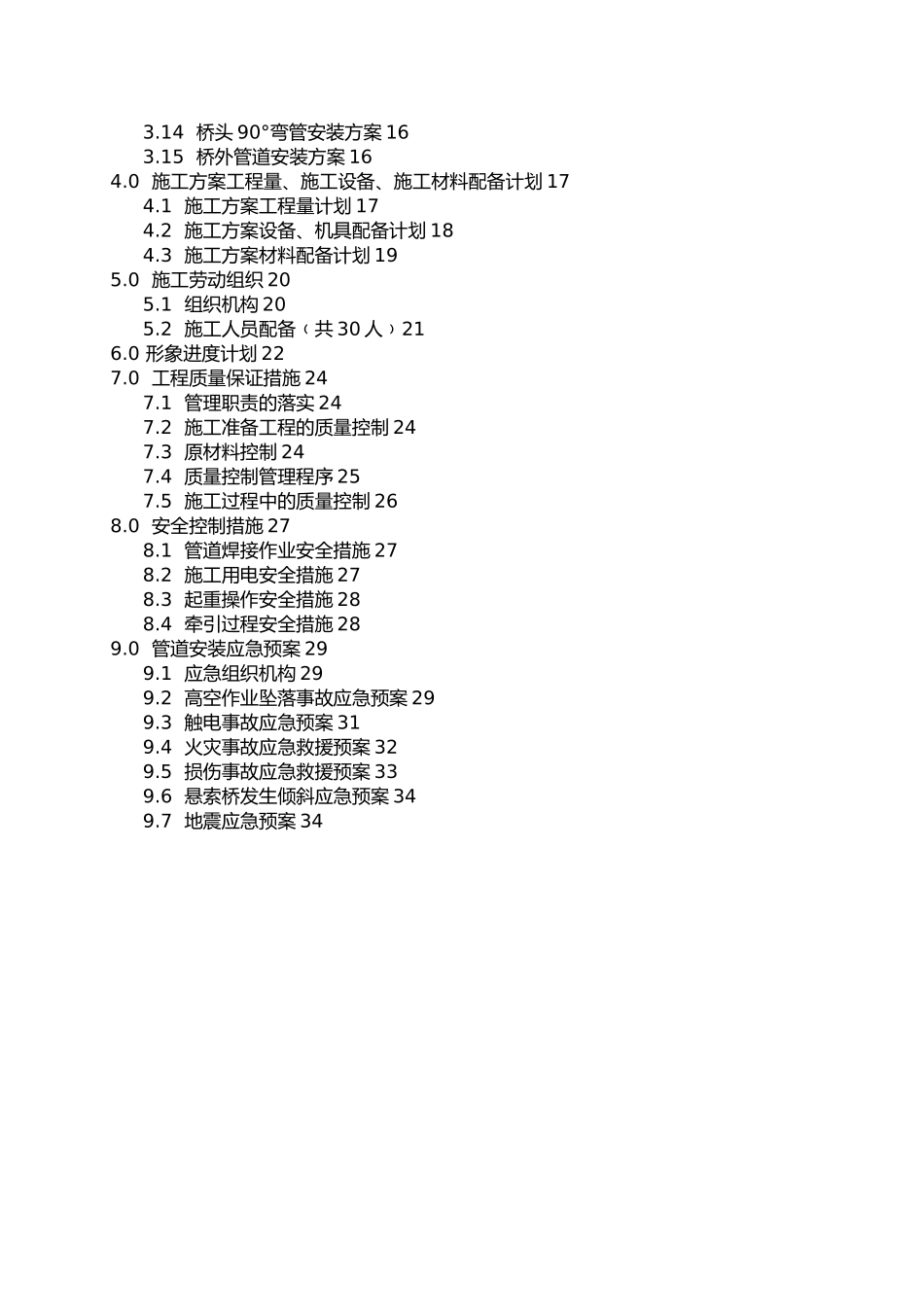

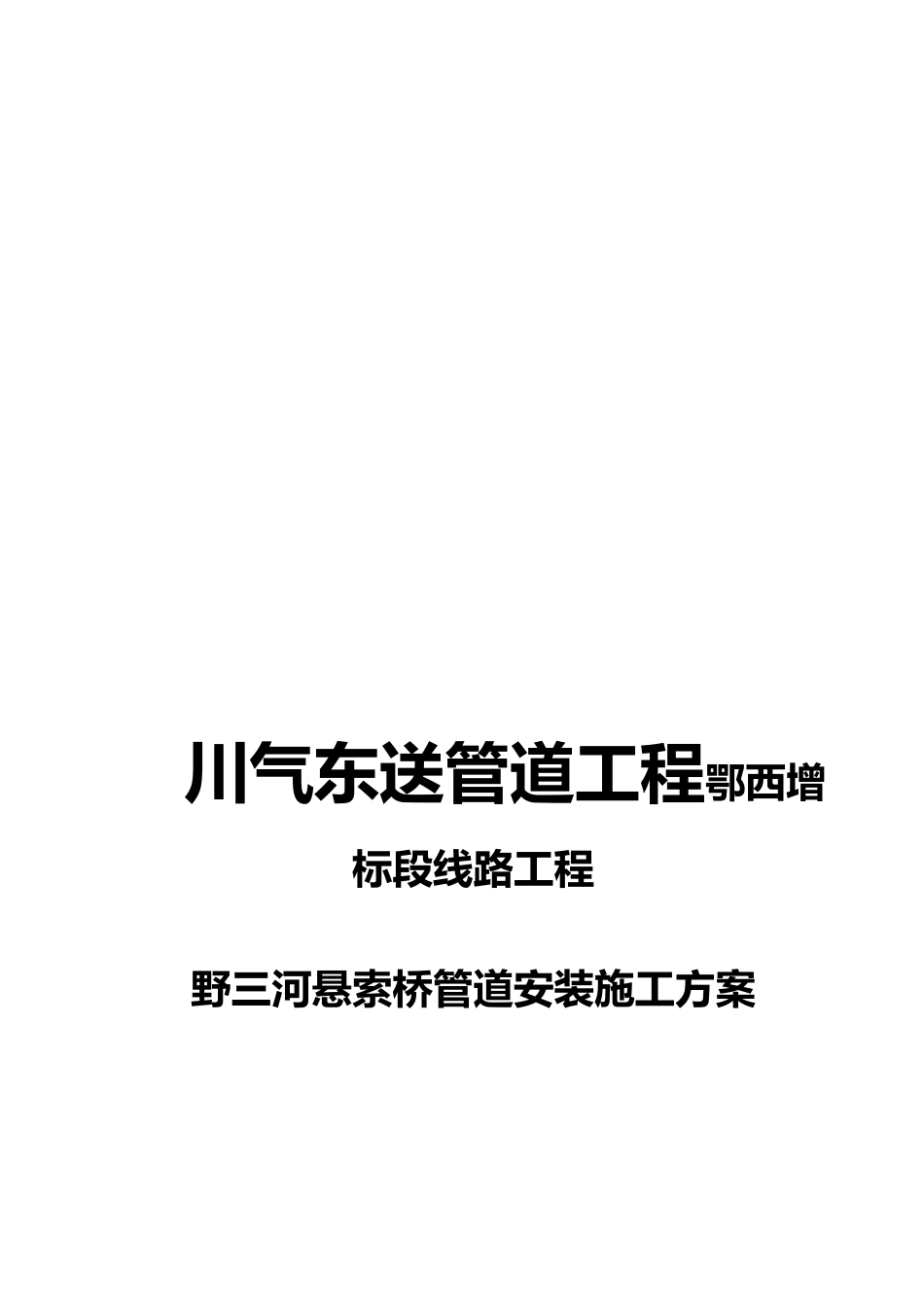

川气东送管道工程鄂西增标段线路工程野三河悬索桥管道安装施工方案编制人：审核人：审批人：编制单位：华东管道工程川气东送管道工程项目部编制日期：2009 年 02 月 15 日目 录1.0 工程概况 41.1 工程简介 41.2 施施工场地形与交通条件 41.3 工程特点、难点与承载分析 41.4 悬索桥示意图 61.5 主要工程量 62.0 编制依据 63.0 施工方案 73.1 总体施工方案 73.2 发送操作平台搭设方案 73.3 滚动支座制造安装方案 8（图-3）13.4 钢管运输方案 103.5 钢管桥上组对方案 103.6 钢管焊接方案 113.7 卷扬机牵引系统方案 123.8 焊接质量检验与返修方案 133.9 防腐补口、补伤方案 143.10 施工供电方案 143.11 施工通讯方案 143.12 防风、防雨方案 153.13 防止桥面倾斜和侧翻方案 153.14 桥头 90°弯管安装方案 163.15 桥外管道安装方案 164.0 施工方案工程量、施工设备、施工材料配备计划 174.1 施工方案工程量计划 174.2 施工方案设备、机具配备计划 184.3 施工方案材料配备计划 195.0 施工劳动组织 205.1 组织机构 205.2 施工人员配备﹙共 30 人﹚216.0 形象进度计划 227.0 工程质量保证措施 247.1 管理职责的落实 247.2 施工准备工程的质量控制 247.3 原材料控制 247.4 质量控制管理程序 257.5 施工过程中的质量控制 268.0 安全控制措施 278.1 管道焊接作业安全措施 278.2 施工用电安全措施 278.3 起重操作安全措施 288.4 牵引过程安全措施 289.0 管道安装应急预案 299.1 应急组织机构 299.2 高空作业坠落事故应急预案 299.3 触电事故应急预案 319.4 火灾事故应急救援预案 329.5 损伤事故应急救援预案 339.6 悬索桥发生倾斜应急预案 349.7 地震应急预案 34川气东送管道工程野三河悬索桥管道安装工程施工方案1.0 工程概况1.1 工程简介工程名称：川气东送管道工程野三河悬索桥管道跨越工程；工程地点：省州建始与巴东交界处；野山河跨越悬索桥为主跨240m单跨钢梁悬索桥，桥面宽4.5m，大桥全长332m。桥面上共设置三条检修通道，位于桥面的两边和中间，宽度均为0.5m,桥面两边安装钢结构防护栏，高1.6m，跨越采纳双管敷设，使用X70、Ф1016*21加强级防腐直缝管，管道设计压力10MPa,管道距离桥面高0.35m，两管道中心间距1.7m,管道在铸钢滚轮上敷设，采纳钢结构包箍固定，包箍与管道间采纳胶皮包覆保护防腐层，包箍与桥面螺栓连接，外包铝泊保护...
