工程建筑工程放线、验线总结

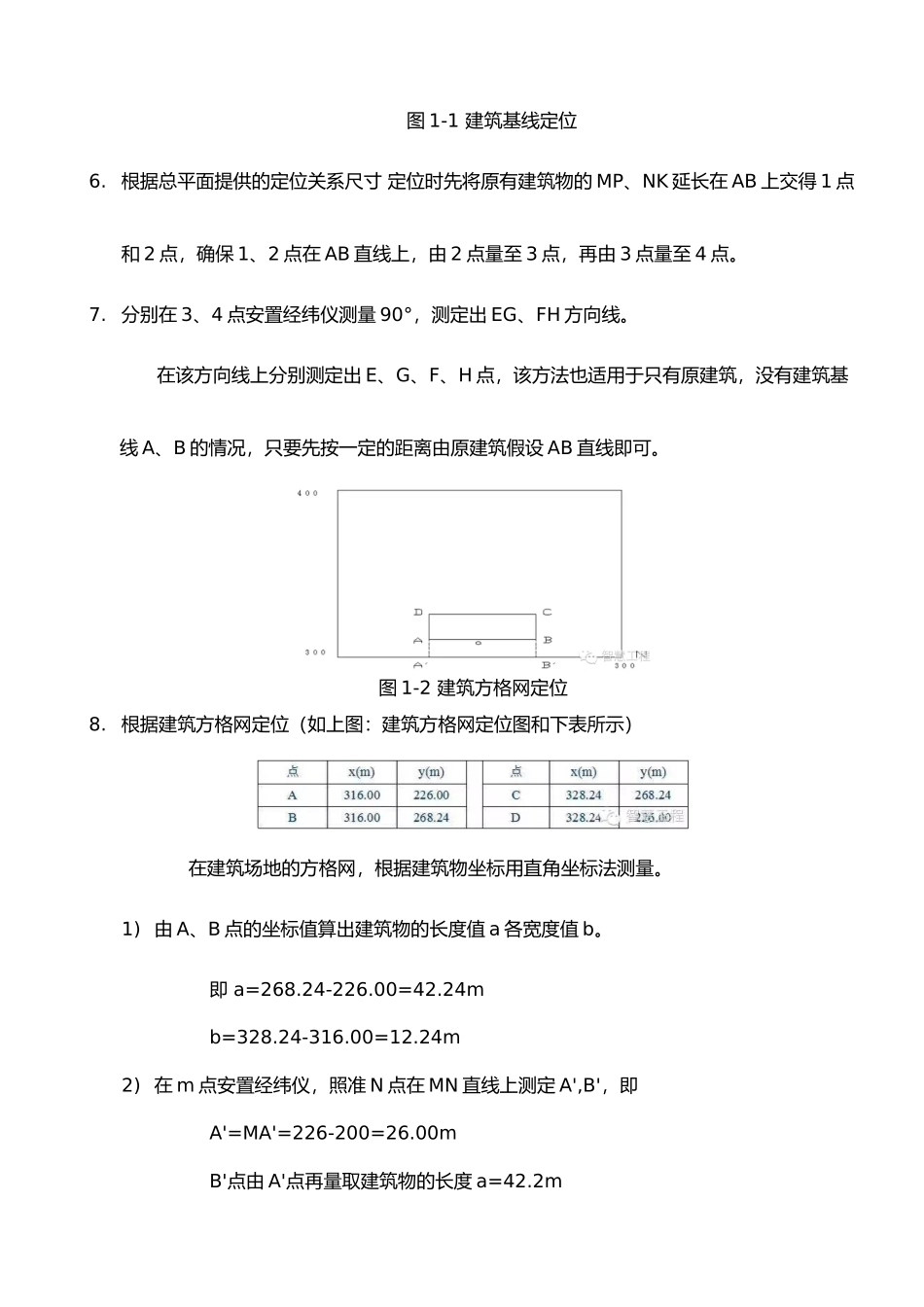

建筑工程放线、验线总结一、 施工测量准备工作1. 熟悉图纸了解设计意图，掌握图纸的各有关数据。如总平面图定位尺寸，建筑物轴线尺寸，基础图的各部位尺寸。在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。2. 现场踏勘全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。根据测量控制点，放出现场平整线，以便为测量施工提供条件。3. 检查校正测量仪如经纬仪、全站仪、水准仪、标尺、钢尺等，使用前应做好校正，以保证测量精度。4. 制定测量计划按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。5. 建筑物的定位根据建筑基线或原有建筑物定位(如图 1-1)图 1-1 建筑基线定位6. 根据总平面提供的定位关系尺寸 定位时先将原有建筑物的 MP、NK 延长在 AB 上交得 1 点和 2 点，确保 1、2 点在 AB 直线上，由 2 点量至 3 点，再由 3 点量至 4 点。7. 分别在 3、4 点安置经纬仪测量 90°，测定出 EG、FH 方向线。在该方向线上分别测定出 E、G、F、H 点，该方法也适用于只有原建筑，没有建筑基线 A、B 的情况，只要先按一定的距离由原建筑假设 AB 直线即可。图 1-2 建筑方格网定位8. 根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。1) 由 A、B 点的坐标值算出建筑物的长度值 a 各宽度值 b。即 a=268.24-226.00=42.24mb=328.24-316.00=12.24m2) 在 m 点安置经纬仪，照准 N 点在 MN 直线上测定 A',B'，即A'=MA'=226-200=26.00mB'点由 A'点再量取建筑物的长度 a=42.2m3) 分别在 A'、B'点安置经纬仪，测 90°，并在视线上分别量取 AA'=316.00-300=16m.得 A、B 点，再由 AB 点量取建筑物宽度 b=12.24m，得 C、D 点二、 建筑物放线图 2-11. 龙门架设置步骤：1) 在建筑物的拐角处和中间隔墙的两端槽外 1.5~2.0m 处设置龙门桩，桩要竖直、牢固，两桩应与基槽平行。2) 用水准仪在每个龙门桩上引测建筑物±0.00 标高线，并在标高线位置钉设龙门板，龙门板顶面要平直，正好处于±0.00 标高位置。3) 用水准仪校验钉好的龙门桩标高，并在中心桩上安置经纬仪，将各控制轴线引测到龙门板上，并钉小铁钉作为轴线标记。4) 用钢尺沿龙门桩板顶面检查中心钉间距，其误差不得超过 1/2000。5) 根据中心钉，将...
