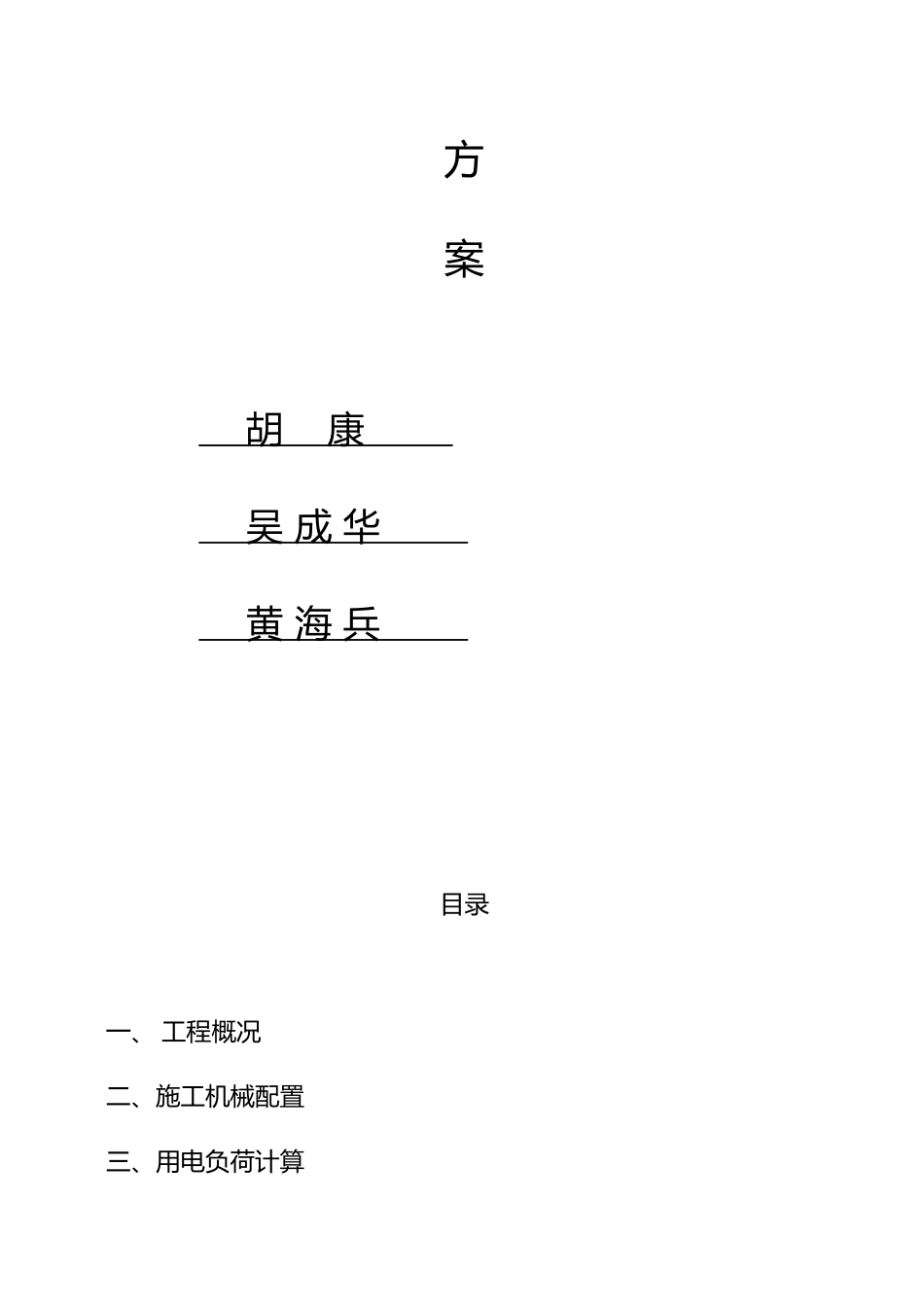

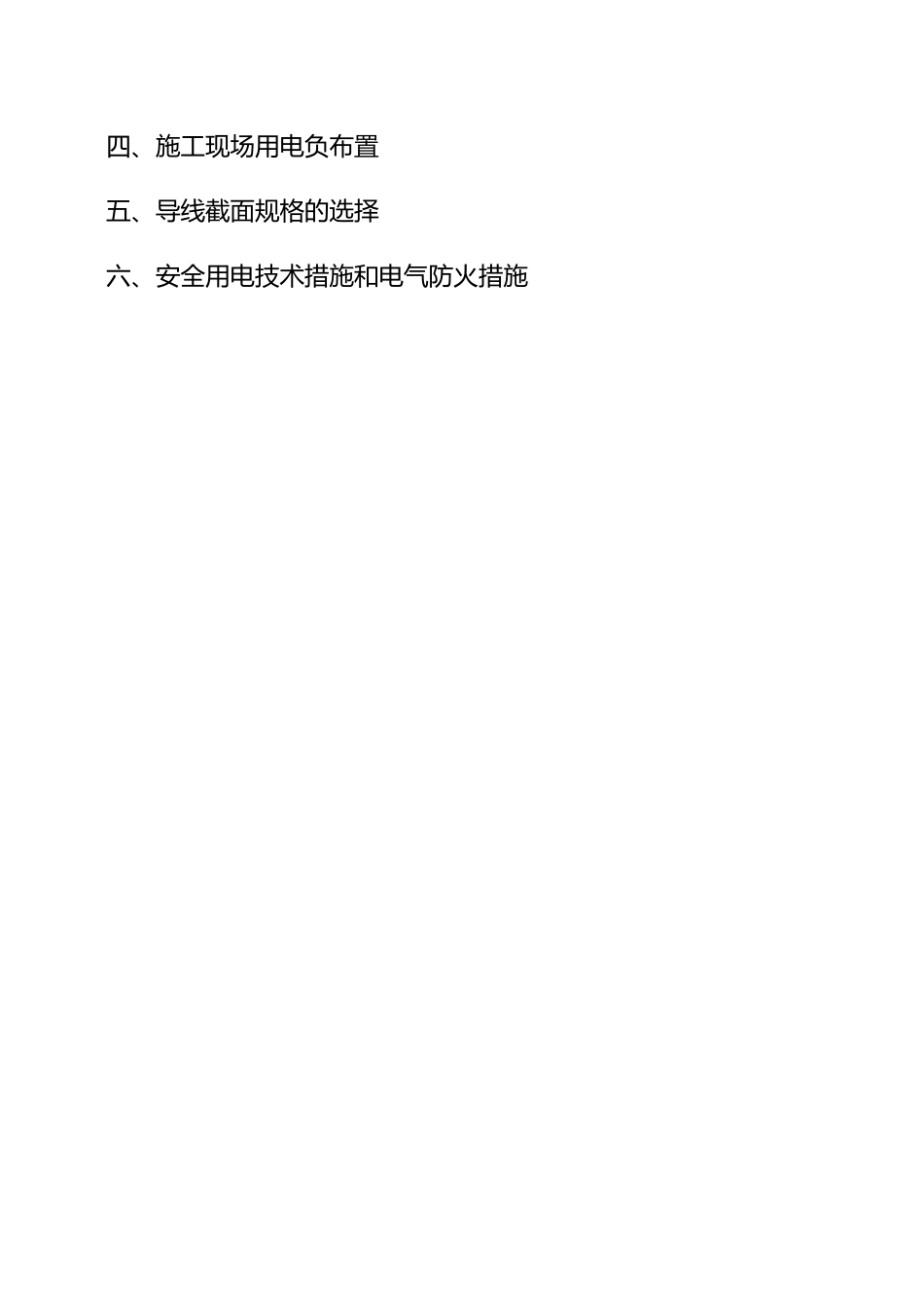

绿洲康城亲水湾 18#楼室装饰工程施工现场临时用电专项施工方案 胡 康 吴 成 华 黄 海 兵 目录一、 工程概况二、施工机械配置 三、用电负荷计算四、施工现场用电负布置五、导线截面规格的选择六、安全用电技术措施和电气防火措施一、工程概况1.工程名称：绿洲康城亲水湾 E15 地块 7 标段 18#楼精装修工程 工程地址：康桥路 1388 号 工程围：各房间精装修、阁楼层装修以与公用部位装修 施工单位：中建三局装饰设计工程 监理单位：智达监理公司 总包单位：隆盛建筑公司 装饰建筑面积：约 18400㎡ 楼层概况：18#楼分东西两单元，东单元共有 26 层，每层 4 户，共104 户，户型为 F、G 户型，西单元共有 22 层，每层 3 户，共 66 户，户型为 C、D、E 户型。 2、施工条件：接入点：甲方机房。二、施工机械配置情况主要考虑用电高峰阶段施工机械来计算用电总量：1、施工阶段施工用电机械设备，可采纳如下表格形式：序号设备名称规格（型号）数量（台）单机功率（KW）总功率（KW）1圆盘锯MJ104 61.358.12冲击钻Z1C-FF-26120.563切割机Z1E-FF02-11081.29.6合计2、施工阶段施工用电与电焊装置设备，可采纳如下表格形式：3、施工现场所需照明灯具，可采纳如下表格形式：序号设备名称规格（型号）数量（台）单机功率（KW）总功率（KW）等效功率(KW)1电焊机BX-300117.517.54.52手枪钻JIZ-FF-10A120.33.6合计三、用电负荷计算采纳需要系数法进行负荷计算，分式为：SSH＝1.05~1.1（K1∑P1/COSø＋K2∑P2＋K3∑P3 ）由公式求得施工现场设备用电量后，即为施工现场所需最小供电总容量，则施工现场所需用电总量 SZ≥SSH式中：SZ—施工现场供电所提供的总容量（KVA） SSH—施工现场用电设备所需总容量（KVA）∑p1－施工现场用电动机额定功率之和（KW）∑p2－施工现场用电焊机额定功率之和（KW）∑p3－施工现场用电照明定量额定功率之和（KW）－电动机效率多数，平均为 0.75~0.90，一般为 0.85。K1－电动机同时使用系数，10 台以取 0.7，11~30 以上取 0.6，30序号灯具名称规格（KW）数量（支）单机功率（KW）总功率（KW）1电灯1000.20202碘钨灯101.0010合计30台以上取 0.5。K2－电焊机同时使用系数，3~10 台取 0.6，10 台以上取 0.5。COSø－电动机平均功率因数，施工现场最高取 0.75~0.78，一般取0.65—0.75。四、施工现场用电布置施工现场按“三级配电、两级保护”的要求设置临时用电，采纳三相五线制进行...
