分汽缸安装施工方案1

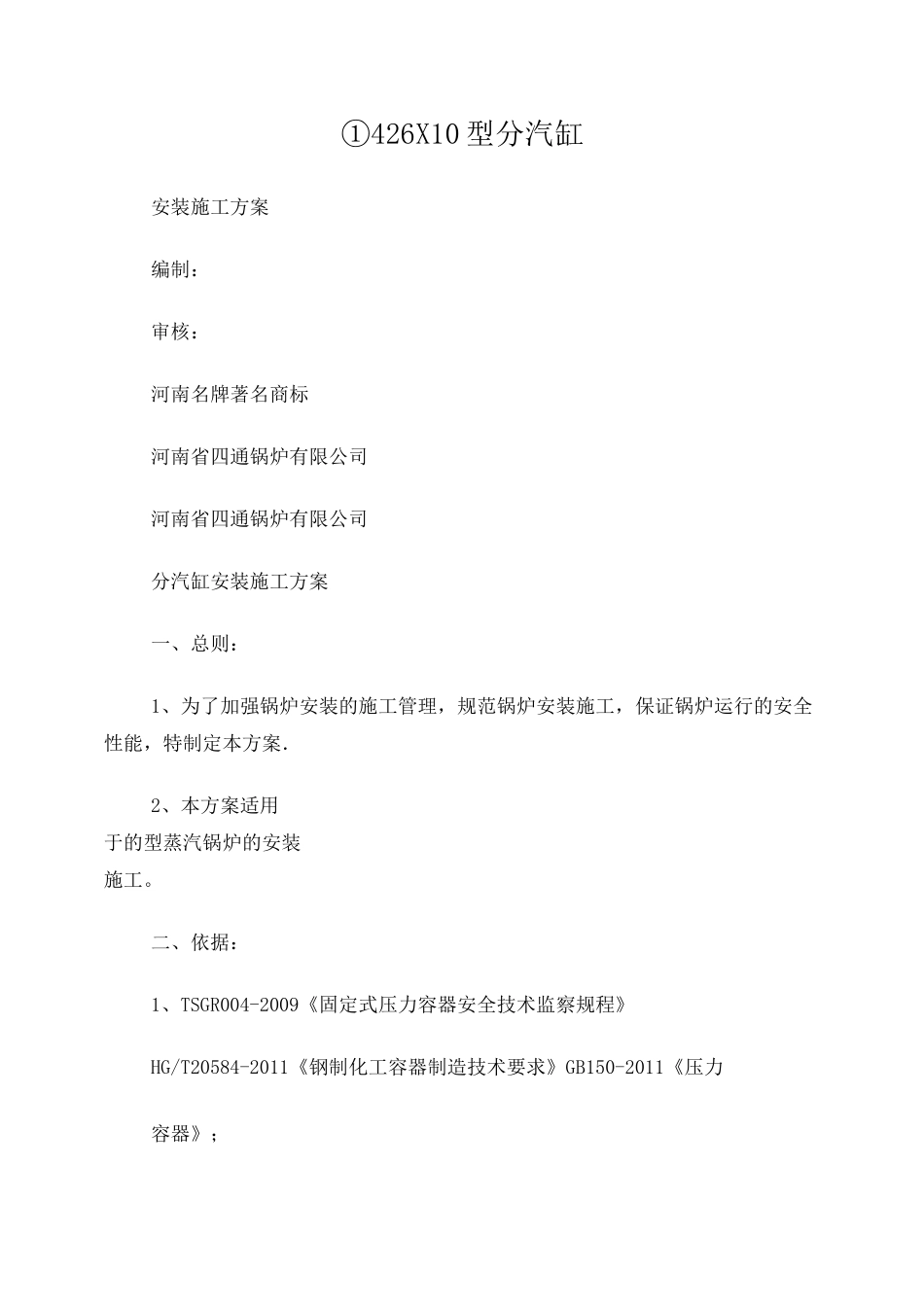

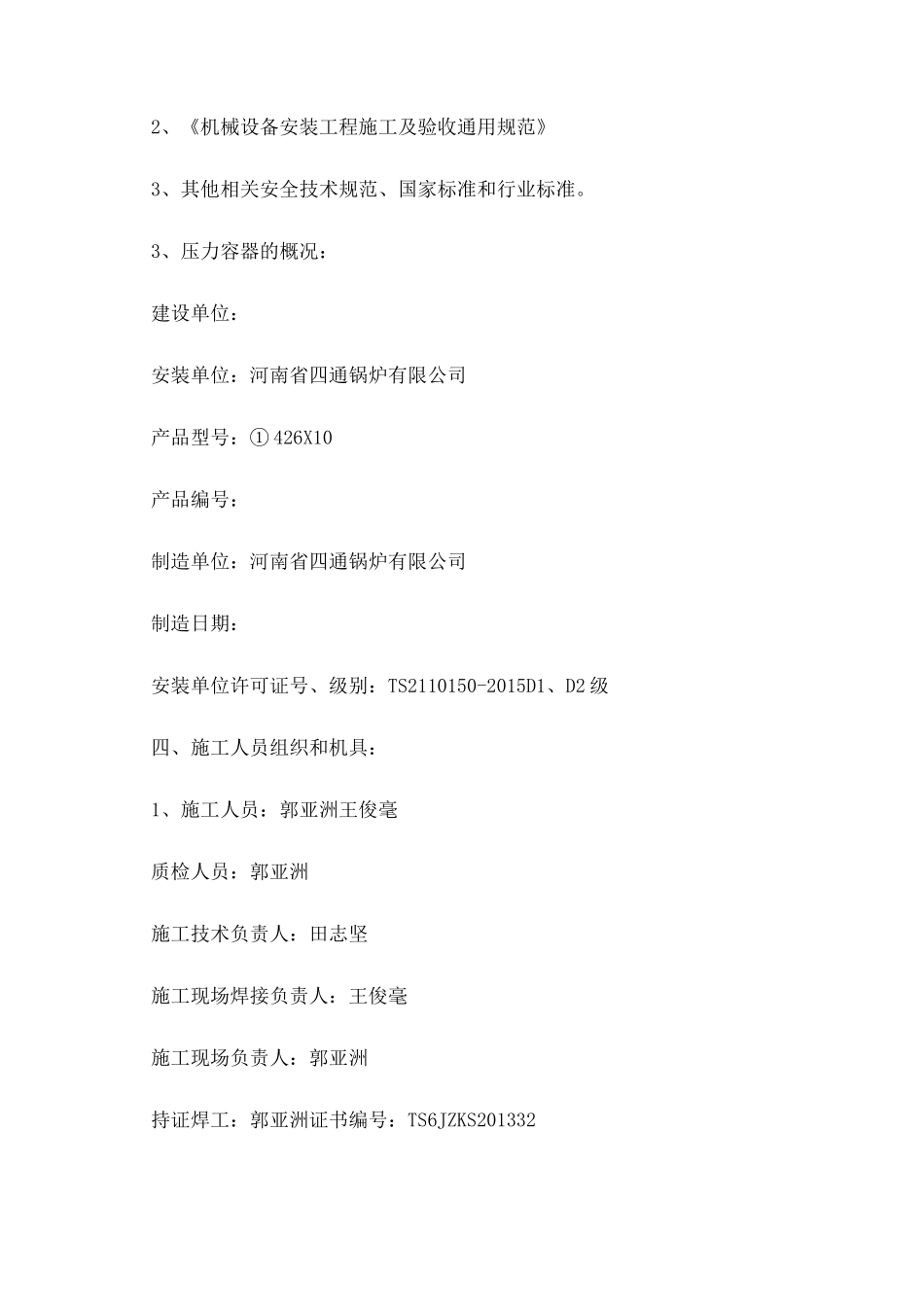

①426X10 型分汽缸安装施工方案编制：审核：河南名牌著名商标河南省四通锅炉有限公司河南省四通锅炉有限公司分汽缸安装施工方案一、总则：1、为了加强锅炉安装的施工管理，规范锅炉安装施工，保证锅炉运行的安全性能，特制定本方案．2、本方案适用于的型蒸汽锅炉的安装施工。二、依据：1、TSGR004-2009《固定式压力容器安全技术监察规程》HG/T20584-2011《钢制化工容器制造技术要求》GB150-2011《压力容器》；2、《机械设备安装工程施工及验收通用规范》3、其他相关安全技术规范、国家标准和行业标准。3、压力容器的概况：建设单位：安装单位：河南省四通锅炉有限公司产品型号：① 426X10产品编号：制造单位：河南省四通锅炉有限公司制造日期：安装单位许可证号、级别：TS2110150-2015D1、D2 级四、施工人员组织和机具：1、施工人员：郭亚洲王俊毫质检人员：郭亚洲施工技术负责人：田志坚施工现场焊接负责人：王俊毫施工现场负责人：郭亚洲持证焊工：郭亚洲证书编号：TS6JZKS201332类别（方法）：SMAW1 台；1套2 套1 个1 个2 台1 台1 个1 台空气压缩机气焊盒尺，分度仪等各焊缝检测尺水平尺千斤顶（8T）手拉葫芦（8T）测厚仪探伤机试压泵五、施工前的准备1、清点分汽缸出厂的技术资料是否齐全，了解分汽缸结构特点及安装施工技术要求。2、组织审查分气缸平面布置、管路工艺布置等图纸是否符合规范要求。3、对分汽缸质量进行检查并作记录。4、组织施工人员学习，了解施工范围，工程质量、施工进度要求，操作要领和安全技术措施。六、基础验收与防线：1、分汽缸基础施工结束后，应对照基础图纸进行验收。2、基础标高用水平尺进行测量，基础标高测量前，应根据建筑物的 4-0标出基准水平线，基准线的标咼误差 20mm。3、基础浇灌应无裂纹、无漏筋等现象。用小锤轻击四角，基础无粉末脱落。七、分气缸就位：1、分汽缸找定位准确后，用水平尺来找锅炉左右水平和纵向坡度。2、分汽缸找正后，用垫铁将分汽缸垫实不松动。复核尺寸无误后作好记录。八、辅助设备的安装：1、安全附件安装(1)压力表安装：压力表按规程要求选用，安装前应到当地市级质量技术监督局计量室校验合格，在表盘上标出工作压力。压力表与存水弯管之间装三通旋塞，以便吹洗管路、卸换压力表。压力表的存水弯管用铜管或无缝钢管制作，其内径不得小于 10mm。压力表一般应垂直安装，如考虑便于观察，倾斜不大于 30°。(2)安全阀安装：安全阀按规程要求选用，安装前应到当地市...
