技术说明书-矿用带式输送机电控系统

技术说明书-矿用带式输送机电控系统_第1页
技术说明书-矿用带式输送机电控系统_第2页
技术说明书-矿用带式输送机电控系统_第3页

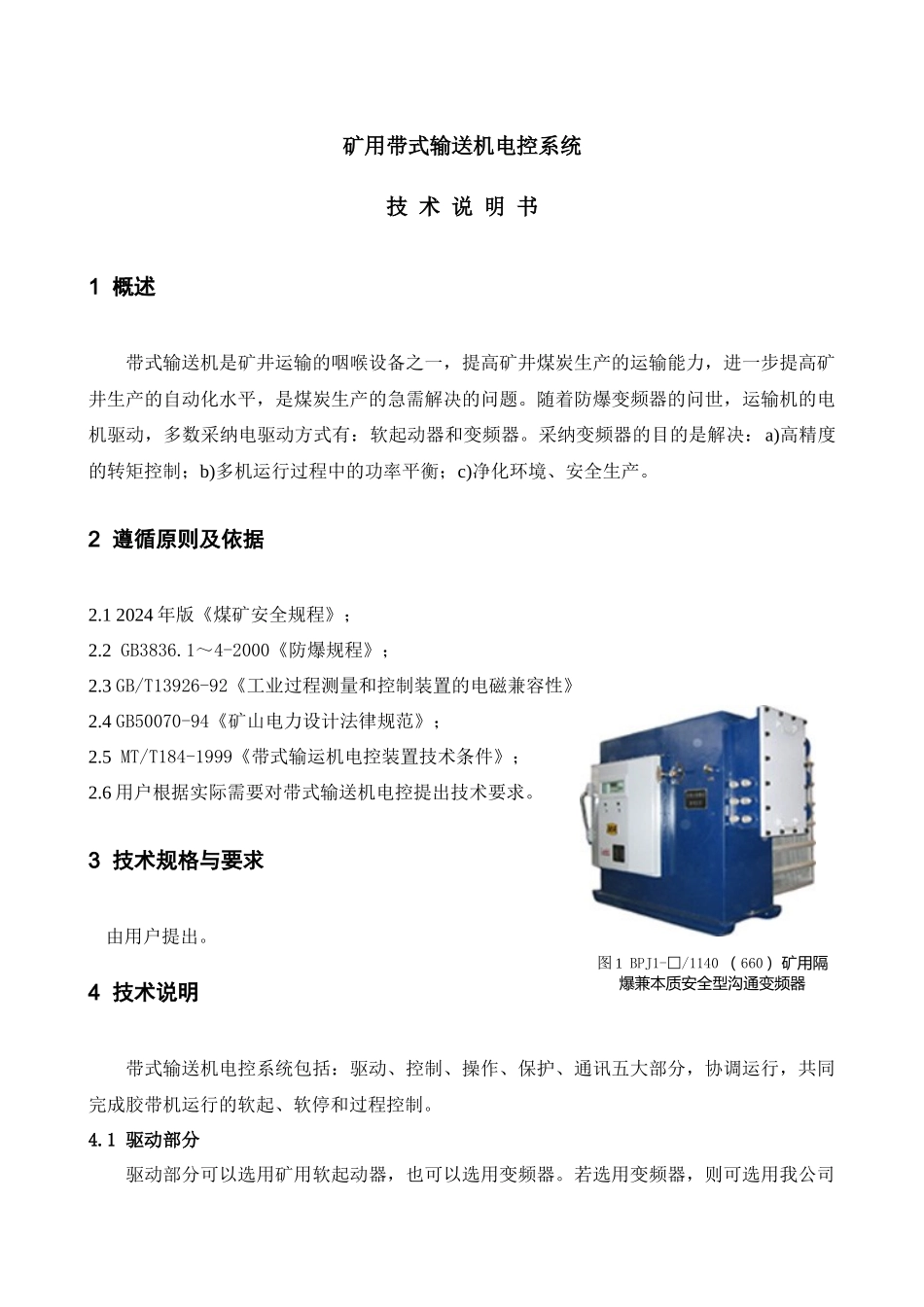

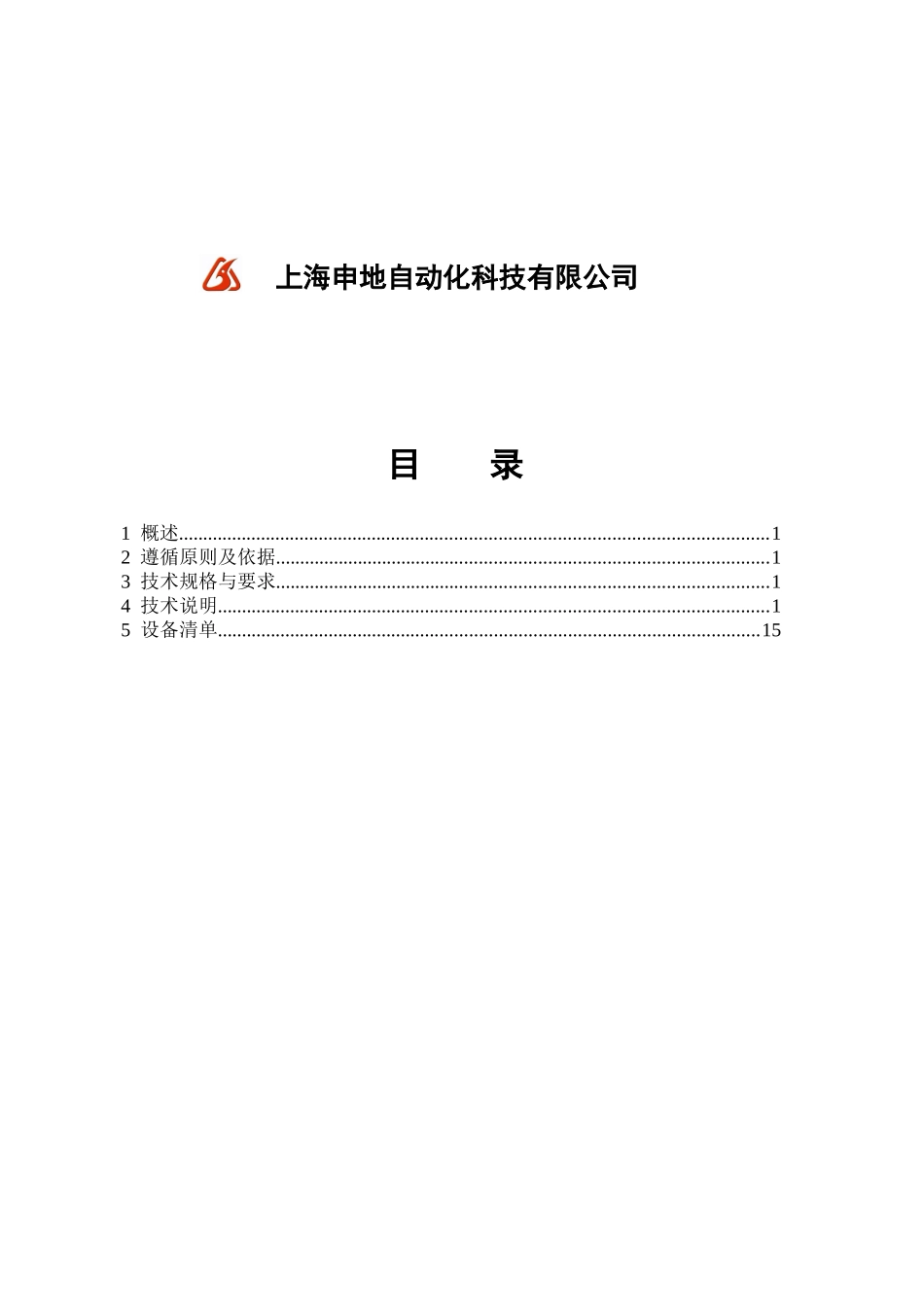

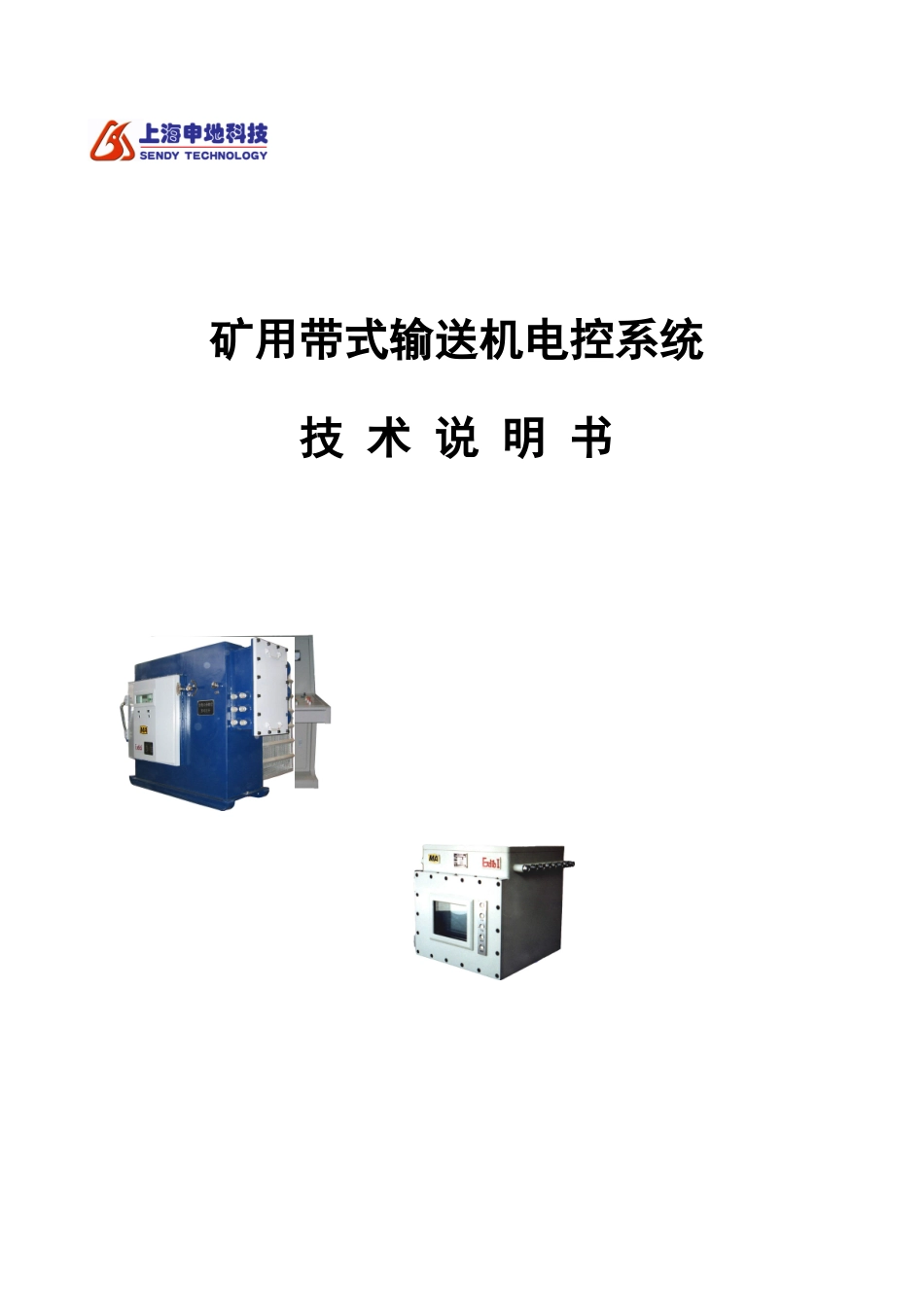

矿用带式输送机电控系统技 术 说 明 书上海申地自动化科技有限公司目 录1 概述.........................................................................................................................12 遵循原则及依据.....................................................................................................13 技术规格与要求.....................................................................................................14 技术说明.................................................................................................................15 设备清单...............................................................................................................15图 1 BPJ1-□/1140 ( 660 )矿用隔爆兼本质安全型沟通变频器矿用带式输送机电控系统技 术 说 明 书1 概述带式输送机是矿井运输的咽喉设备之一,提高矿井煤炭生产的运输能力,进一步提高矿井生产的自动化水平,是煤炭生产的急需解决的问题。随着防爆变频器的问世,运输机的电机驱动,多数采纳电驱动方式有:软起动器和变频器。采纳变频器的目的是解决:a)高精度的转矩控制;b)多机运行过程中的功率平衡;c)净化环境、安全生产。2 遵循原则及依据2.1 2024 年版《煤矿安全规程》;2.2 GB3836.1~4-2000《防爆规程》;2.3 GB/T13926-92《工业过程测量和控制装置的电磁兼容性》2.4 GB50070-94《矿山电力设计法律规范》;2.5 MT/T184-1999《带式输运机电控装置技术条件》;2.6 用户根据实际需要对带式输送机电控提出技术要求。3 技术规格与要求 由用户提出。4 技术说明带式输送机电控系统包括:驱动、控制、操作、保护、通讯五大部分,协调运行,共同完成胶带机运行的软起、软停和过程控制。4.1 驱动部分驱动部分可以选用矿用软起动器,也可以选用变频器。若选用变频器,则可选用我公司生产的 BPJ1 系列矿用隔爆兼本质安全型沟通变频器(详见图 1)。其控制功率见表 1。其控制原理如图 2 所示。主 要 规 格 参 数 表 1型号BPJ1-□/1140(660)适 用 电 动 机 功 率(kW)1518.522303745557590110132160200220280315400500额定输出额 定 电流(A)114010121520253036506073871061321461852092653306601721253442516386103126151183229252320360457/额定过载电流额定电...
