挡图墙在公路的作用刍议

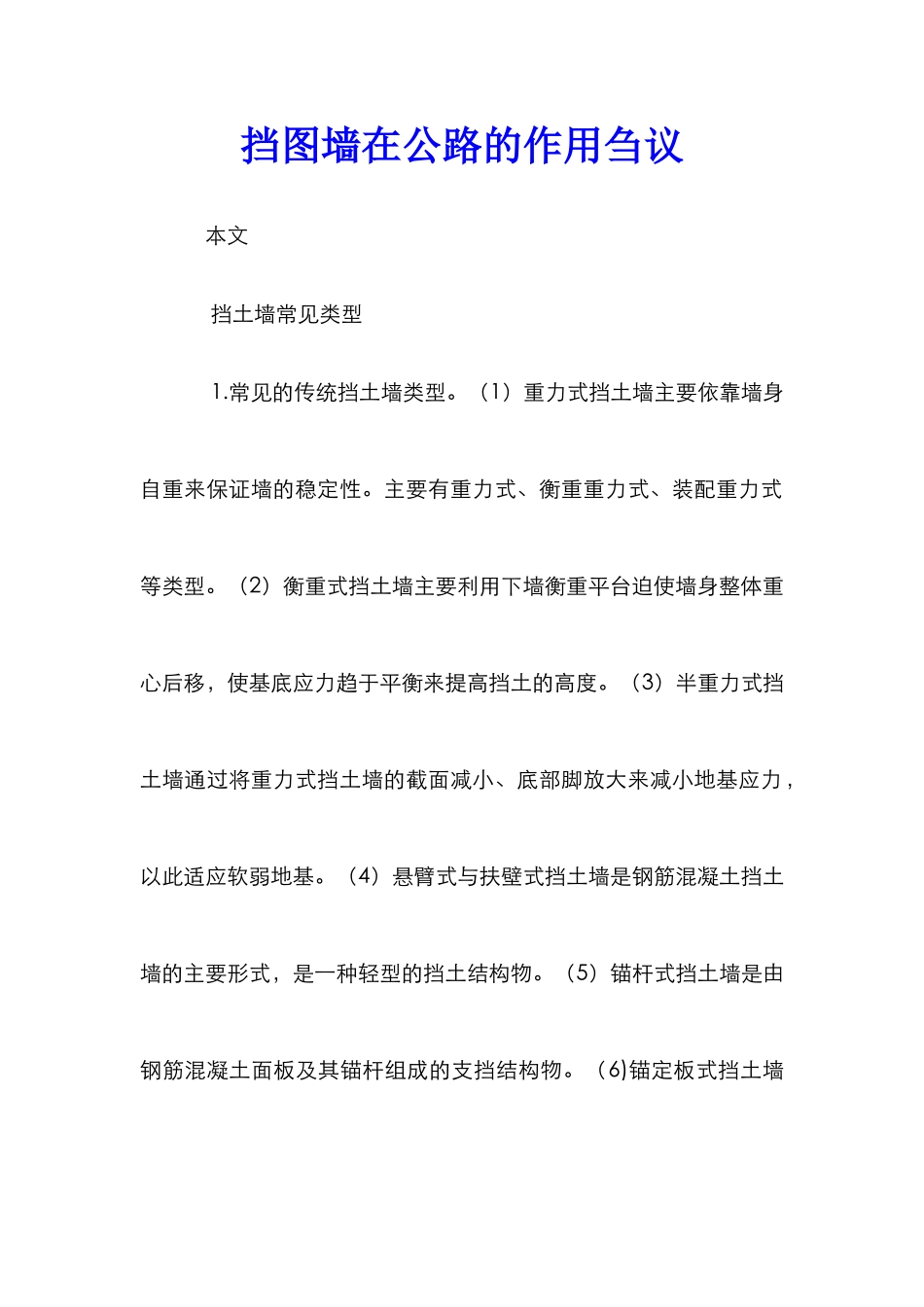

挡图墙在公路的作用刍议_第1页
1/11

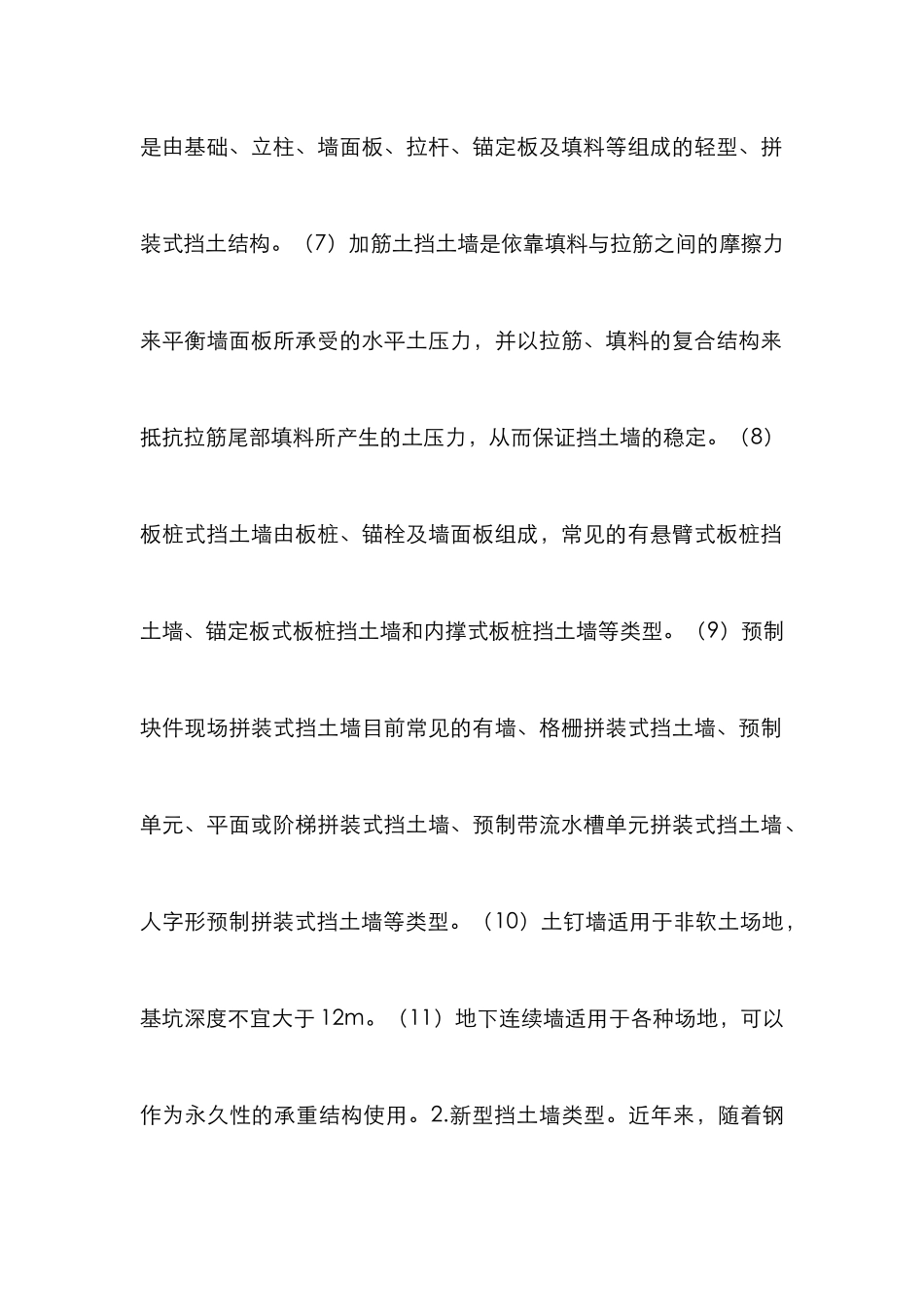

挡图墙在公路的作用刍议_第2页
2/11

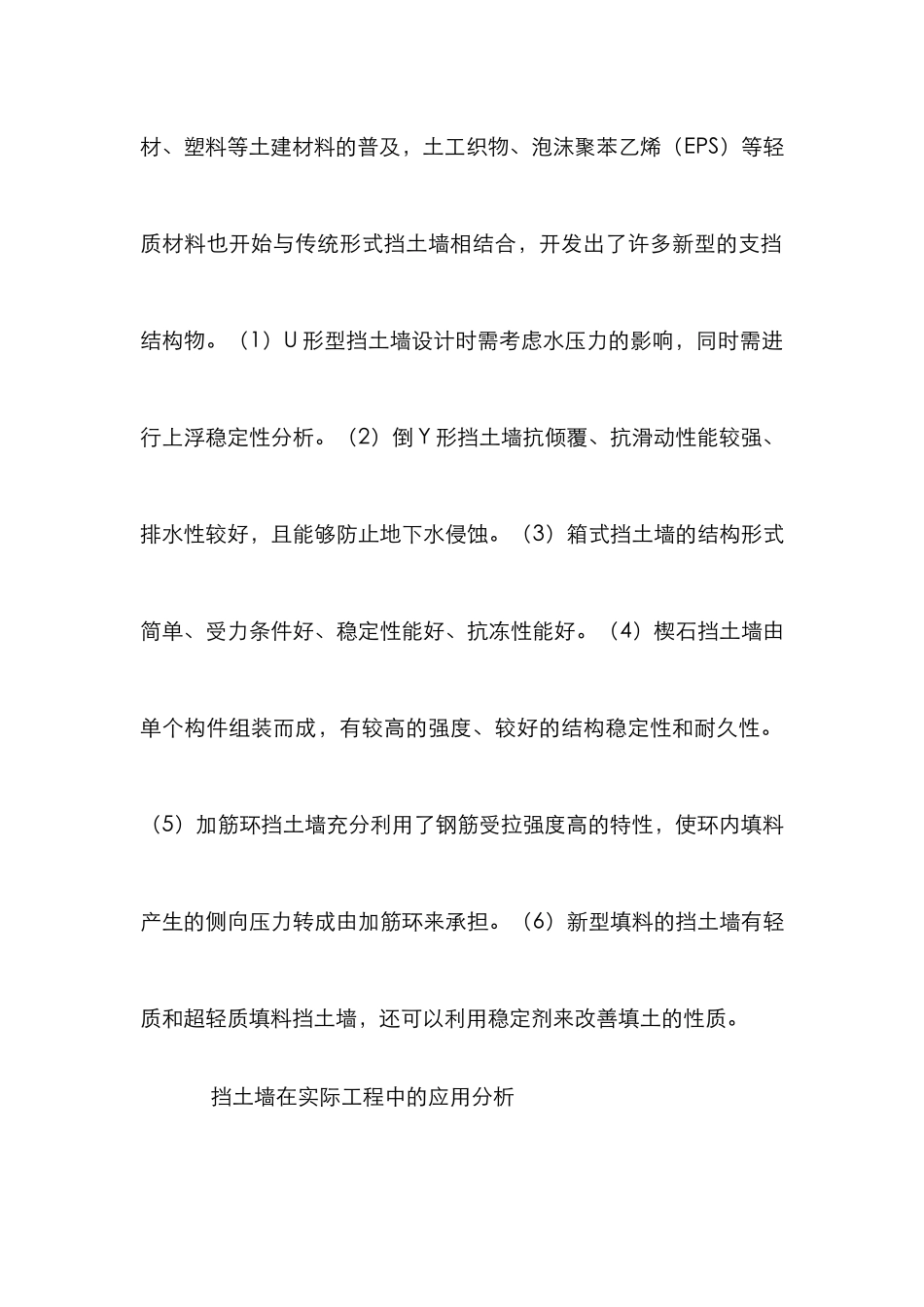

挡图墙在公路的作用刍议_第3页
3/11
挡图墙在公路的作用刍议 本文 挡土墙常见类型 1.常见的传统挡土墙类型。(1)重力式挡土墙主要依靠墙身自重来保证墙的稳定性。主要有重力式、衡重重力式、装配重力式等类型。(2)衡重式挡土墙主要利用下墙衡重平台迫使墙身整体重心后移,使基底应力趋于平衡来提高挡土的高度。(3)半重力式挡土墙通过将重力式挡土墙的截面减小、底部脚放大来减小地基应力,以此适应软弱地基。(4)悬臂式与扶壁式挡土墙是钢筋混凝土挡土墙的主要形式,是一种轻型的挡土结构物。(5)锚杆式挡土墙是由钢筋混凝土面板及其锚杆组成的支挡结构物。(6)锚定板式挡土墙是由基础、立柱、墙面板、拉杆、锚定板及填料等组成的轻型、拼装式挡土结构。(7)加筋土挡土墙是依靠填料与拉筋之间的摩擦力来平衡墙面板所承受的水平土压力,并以拉筋、填料的复合结构来抵抗拉筋尾部填料所产生的土压力,从而保证挡土墙的稳定。(8)板桩式挡土墙由板桩、锚栓及墙面板组成,常见的有悬臂式板桩挡土墙、锚定板式板桩挡土墙和内撑式板桩挡土墙等类型。(9)预制块件现场拼装式挡土墙目前常见的有墙、格栅拼装式挡土墙、预制单元、平面或阶梯拼装式挡土墙、预制带流水槽单元拼装式挡土墙、人字形预制拼装式挡土墙等类型。(10)土钉墙适用于非软土场地,基坑深度不宜大于 12m。(11)地下连续墙适用于各种场地,可以作为永久性的承重结构使用。2.新型挡土墙类型。近年来,随着钢材、塑料等土建材料的普及,土工织物、泡沫聚苯乙烯(EPS)等轻质材料也开始与传统形式挡土墙相结合,开发出了许多新型的支挡结构物。(1)U 形型挡土墙设计时需考虑水压力的影响,同时需进行上浮稳定性分析。(2)倒 Y 形挡土墙抗倾覆、抗滑动性能较强、排水性较好,且能够防止地下水侵蚀。(3)箱式挡土墙的结构形式简单、受力条件好、稳定性能好、抗冻性能好。(4)楔石挡土墙由单个构件组装而成,有较高的强度、较好的结构稳定性和耐久性。(5)加筋环挡土墙充分利用了钢筋受拉强度高的特性,使环内填料产生的侧向压力转成由加筋环来承担。(6)新型填料的挡土墙有轻质和超轻质填料挡土墙,还可以利用稳定剂来改善填土的性质。 挡土墙在实际工程中的应用分析 1.加筋土挡土墙是在 20 世纪 60 年代发明的一种新型支挡结构。挡土墙是由填料、拉筋和面板组成的一种复合体,其土体中的加筋由钢筋组成。在挡土墙内部。荷载及填料在自重作用下所产生的墙面侧土压力由与面板连接的拉筋来承担,通过...
