智能型温度测量仪课程设计报告书

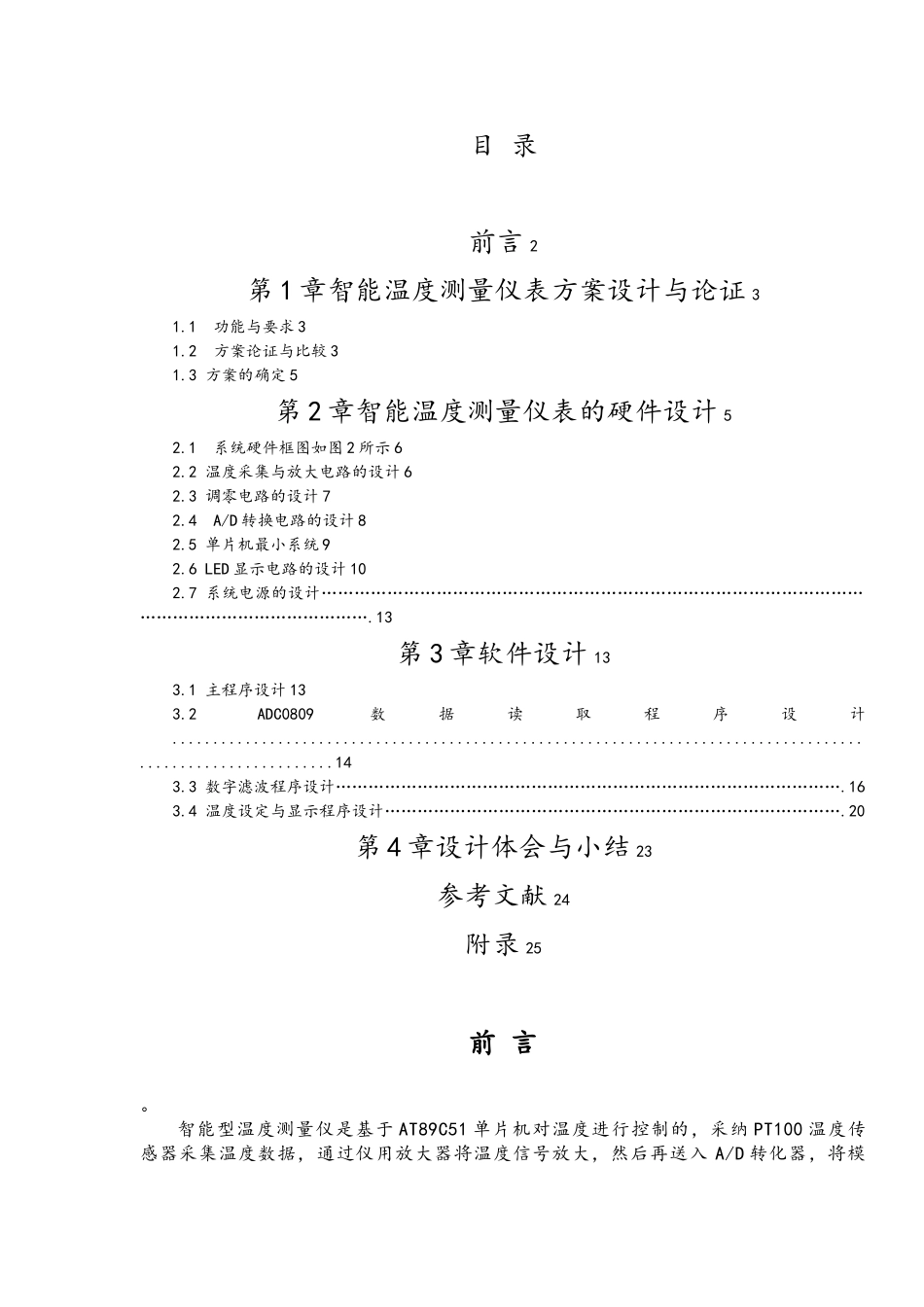

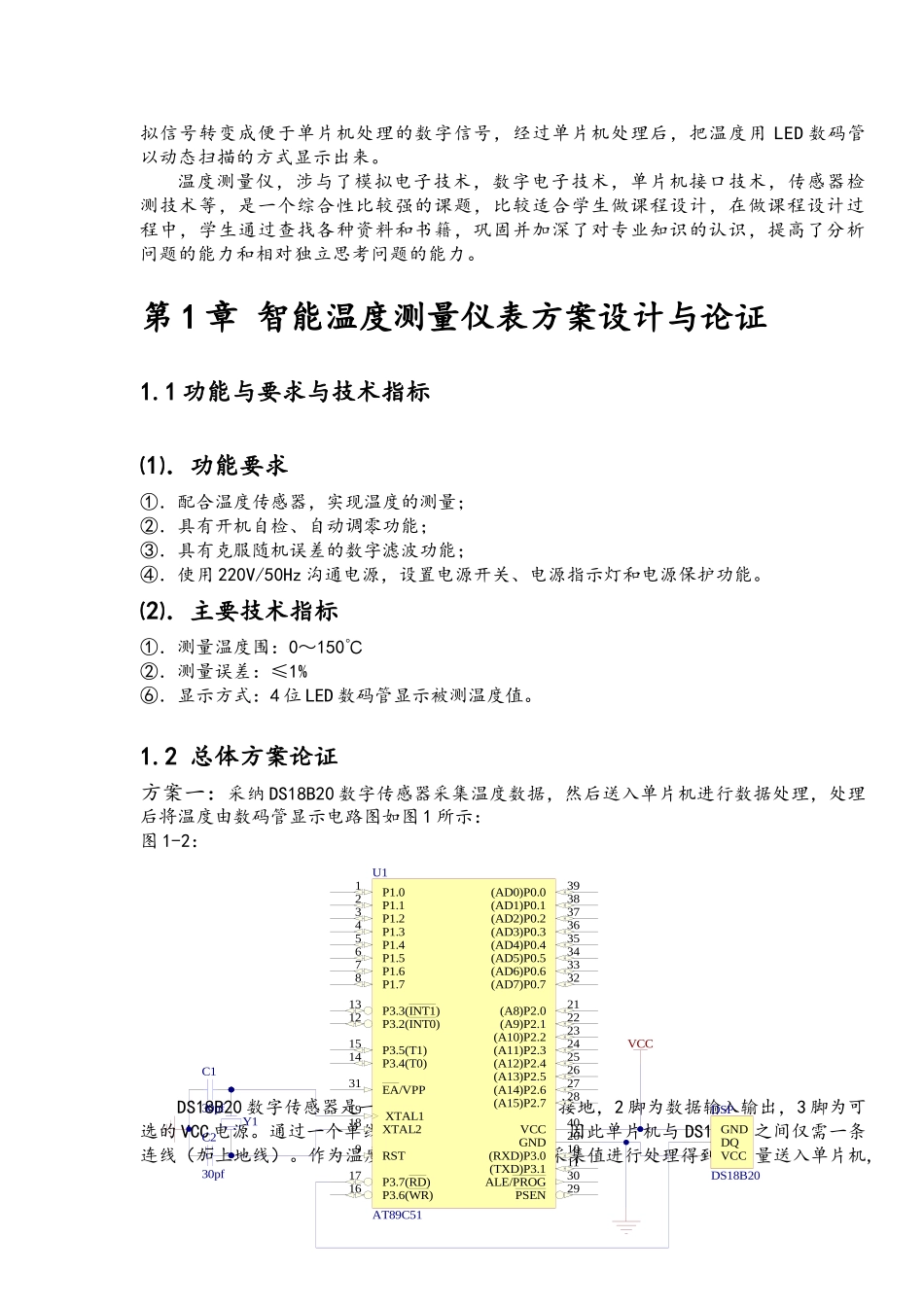

目 录前言 2第 1 章智能温度测量仪表方案设计与论证 31.1 功能与要求 31.2 方案论证与比较 31.3 方案的确定 5第 2 章智能温度测量仪表的硬件设计 52.1 系统硬件框图如图 2 所示 62.2 温度采集与放大电路的设计 62.3 调零电路的设计 72.4 A/D 转换电路的设计 82.5 单片机最小系统 92.6 LED 显示电路的设计 102.7 系统电源的设计…………………………………………………………………………………………………………………………….13第 3 章软件设计 133.1 主程序设计 133.2 ADC0809数据读取程序设计.............................................................................................................143.3 数字滤波程序设计………………………………………………………………………………….163.4 温度设定与显示程序设计………………………………………………………………………….20第 4 章设计体会与小结 23参考文献 24附录 25前 言。智能型温度测量仪是基于 AT89C51 单片机对温度进行控制的，采纳 PT100 温度传感器采集温度数据，通过仪用放大器将温度信号放大，然后再送入 A/D 转化器，将模拟信号转变成便于单片机处理的数字信号，经过单片机处理后，把温度用 LED 数码管以动态扫描的方式显示出来。温度测量仪，涉与了模拟电子技术，数字电子技术，单片机接口技术，传感器检测技术等，是一个综合性比较强的课题，比较适合学生做课程设计，在做课程设计过程中，学生通过查找各种资料和书籍，巩固并加深了对专业知识的认识，提高了分析问题的能力和相对独立思考问题的能力。第 1 章 智能温度测量仪表方案设计与论证1.1 功能与要求与技术指标⑴．功能要求①．配合温度传感器，实现温度的测量；②．具有开机自检、自动调零功能；③．具有克服随机误差的数字滤波功能；④．使用 220V/50Hz 沟通电源，设置电源开关、电源指示灯和电源保护功能。⑵．主要技术指标①．测量温度围：0～150℃②．测量误差：≤1%⑥．显示方式：4 位 LED 数码管显示被测温度值。1.2 总体方案论证方案一：采纳 DS18B20 数字传感器采集温度数据，然后送入单片机进行数据处理，处理后将温度由数码管显示电路图如图 1 所示：图 1-2：DS18B20 数字传感器是一个 3 脚的芯片，1 脚为接地，2 脚为数据输入输出，3 脚为可选的 VCC 电源。通过一个单线接口发送或接收数据，因此单片机与...
