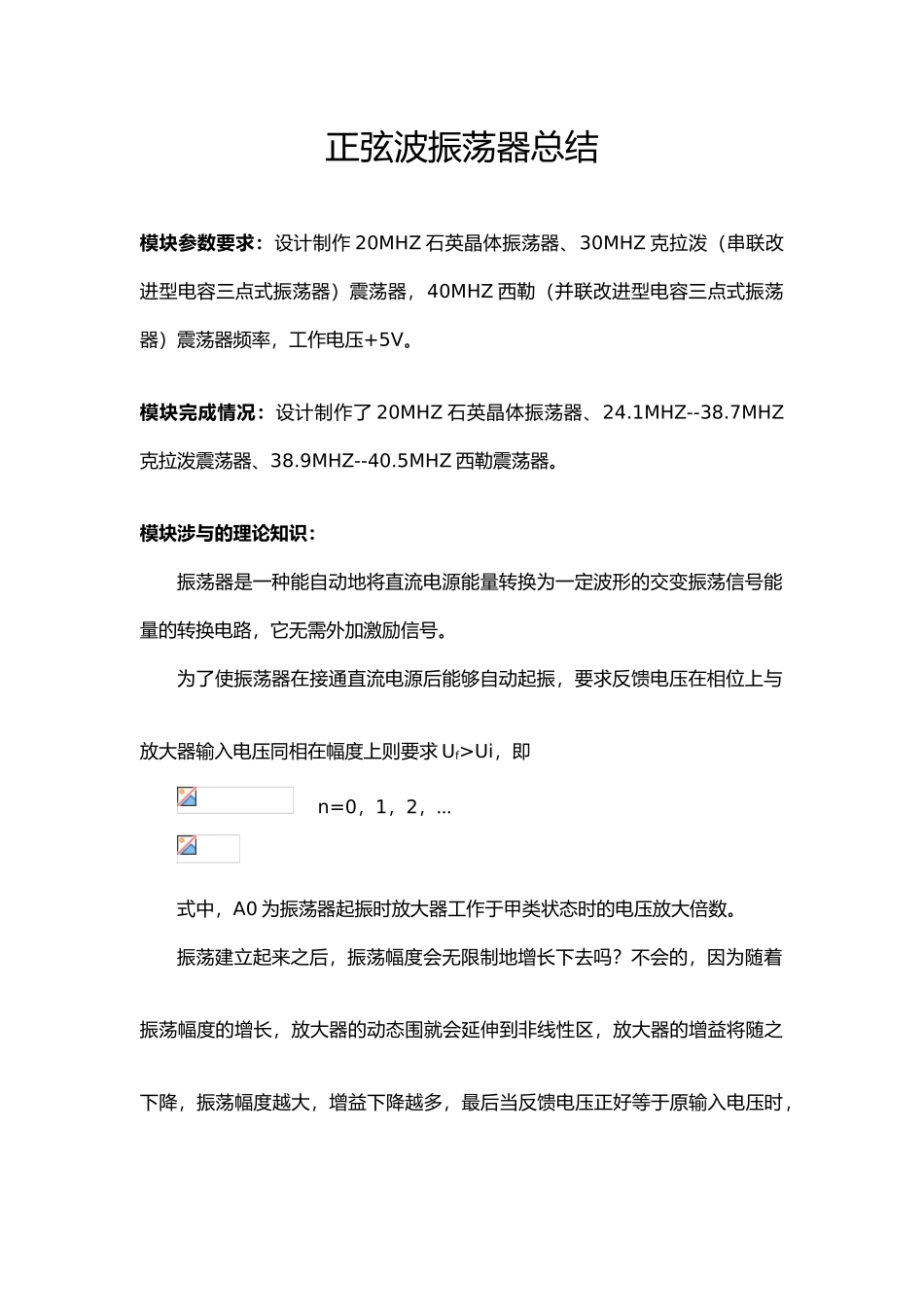

正弦波振荡器总结模块参数要求：设计制作 20MHZ 石英晶体振荡器、30MHZ 克拉泼（串联改进型电容三点式振荡器）震荡器，40MHZ 西勒（并联改进型电容三点式振荡器）震荡器频率，工作电压+5V。模块完成情况：设计制作了 20MHZ 石英晶体振荡器、24.1MHZ--38.7MHZ克拉泼震荡器、38.9MHZ--40.5MHZ 西勒震荡器。模块涉与的理论知识：振荡器是一种能自动地将直流电源能量转换为一定波形的交变振荡信号能量的转换电路，它无需外加激励信号。为了使振荡器在接通直流电源后能够自动起振，要求反馈电压在相位上与放大器输入电压同相在幅度上则要求 Uf>Ui，即 n=0，1，2，…式中，A0 为振荡器起振时放大器工作于甲类状态时的电压放大倍数。振荡建立起来之后，振荡幅度会无限制地增长下去吗？不会的，因为随着振荡幅度的增长，放大器的动态围就会延伸到非线性区，放大器的增益将随之下降，振荡幅度越大，增益下降越多，最后当反馈电压正好等于原输入电压时，振荡幅度不再增大而进入平衡状态。综上所述，为了确保振荡器能够起振，设计的电路参数必须满足 A0F>1 的条件。而后，随着振荡幅度的不断增大，A0就向 A 过渡，直到 AF=1 时，振荡达到平衡状态。显然，A0F 越大于 1，振荡器越容易起振，并且振荡幅度也较大。但 A0F 过大，放大管进入非线性区的程度就会加深，那么也就会引起放大管输出电流波形的严重失真。所以当要求输出波形非线性失真很小时，应使A0F 的值稍大于 1。当振荡器受到外部因素的扰动（如电源电压波动、 温度变化、噪声干扰等），将引起放大器和回路的参数发生变化破坏原来的平衡状态。假如通过放大和反馈的不断循环，振荡器越来越偏离原来的平衡状态，从而导致振荡器停振或突变到新的平衡状态，则表明原来的平衡状态是不稳定的。反之，假如通过放大和反馈的不断循环，振荡器能够产生回到原平衡点的趋势，并且在原平衡点附近建立新的平衡状态， 则表明原平衡状态是稳定的。一个振荡器除了它的输出信号要满足一定的幅度和频率外，还必须保证输出信号的幅度和频率的稳定，而频率稳定度更为重要。评价振荡器频率的主要指标有两个，即准确度和稳定度。LC 振荡器振荡频率主要取决于谐振回路的参数，也与其它电路元器件参数有关。因此，任何能够引起这些参数变化的因素，都将导致振荡频率的不稳定。这些因素有外界的和电路本身的两个方面。其中，外界因素包括：温度变化、电源电压变化、负载阻抗变化、机械振动、湿度和气压...
