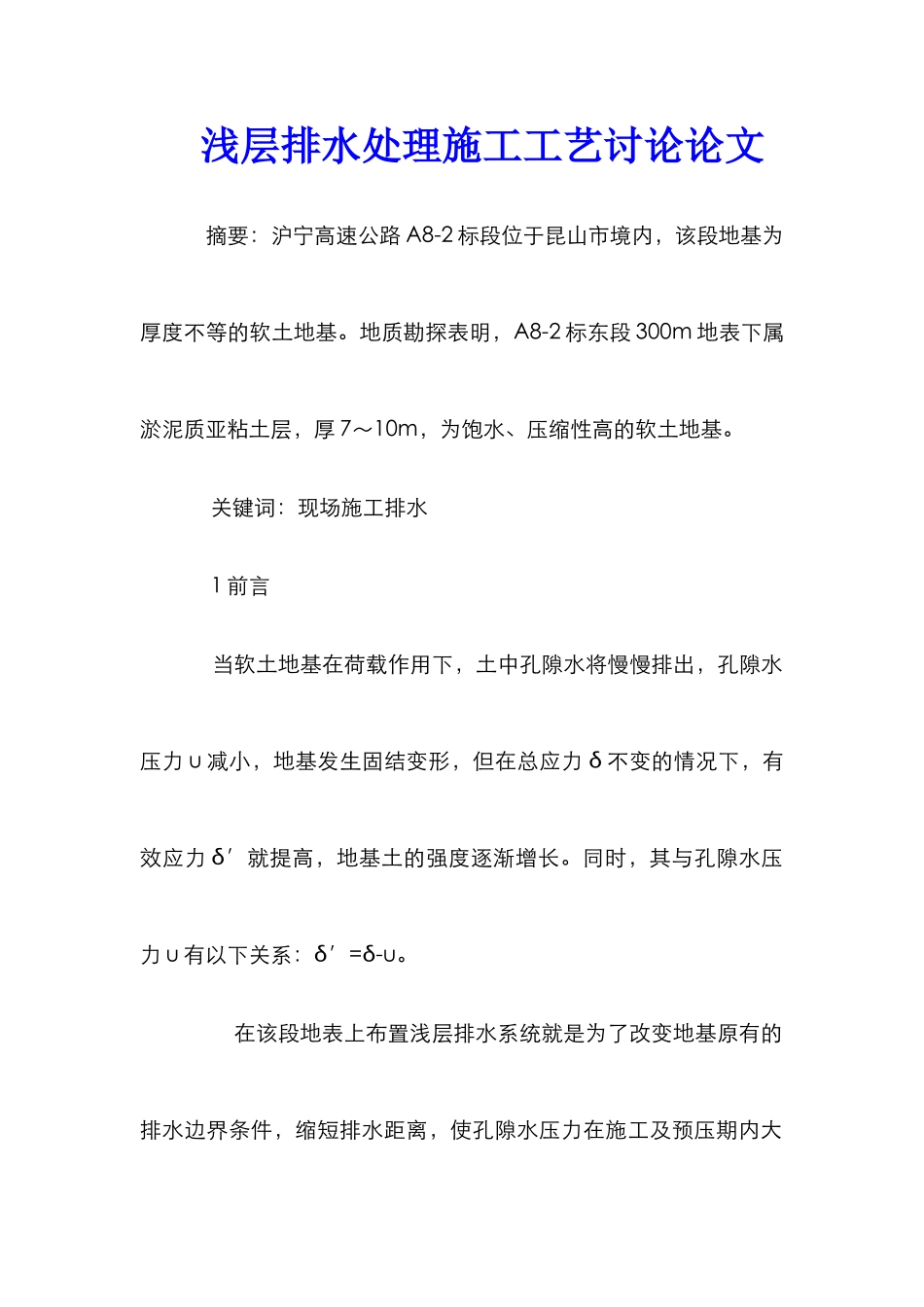

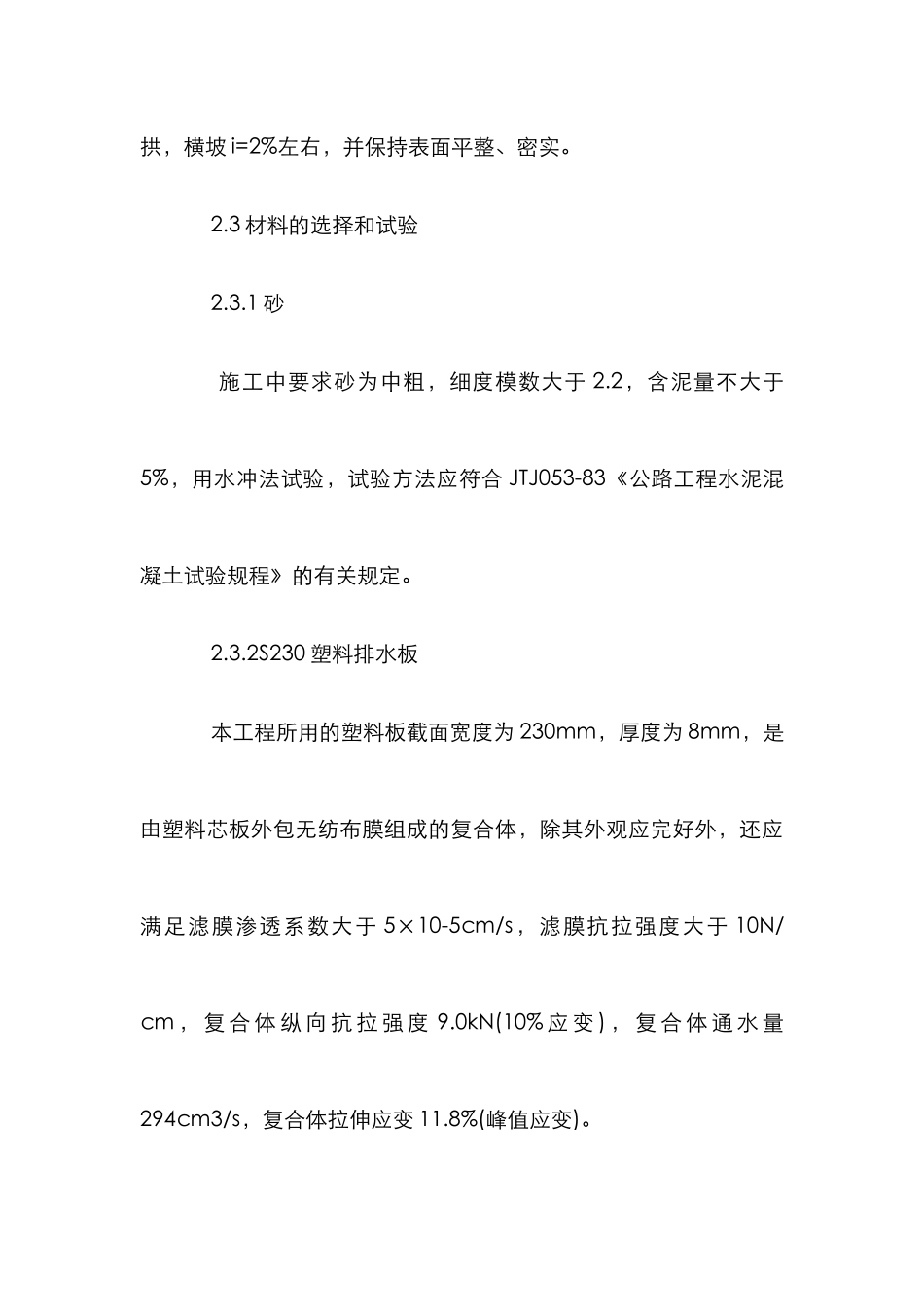

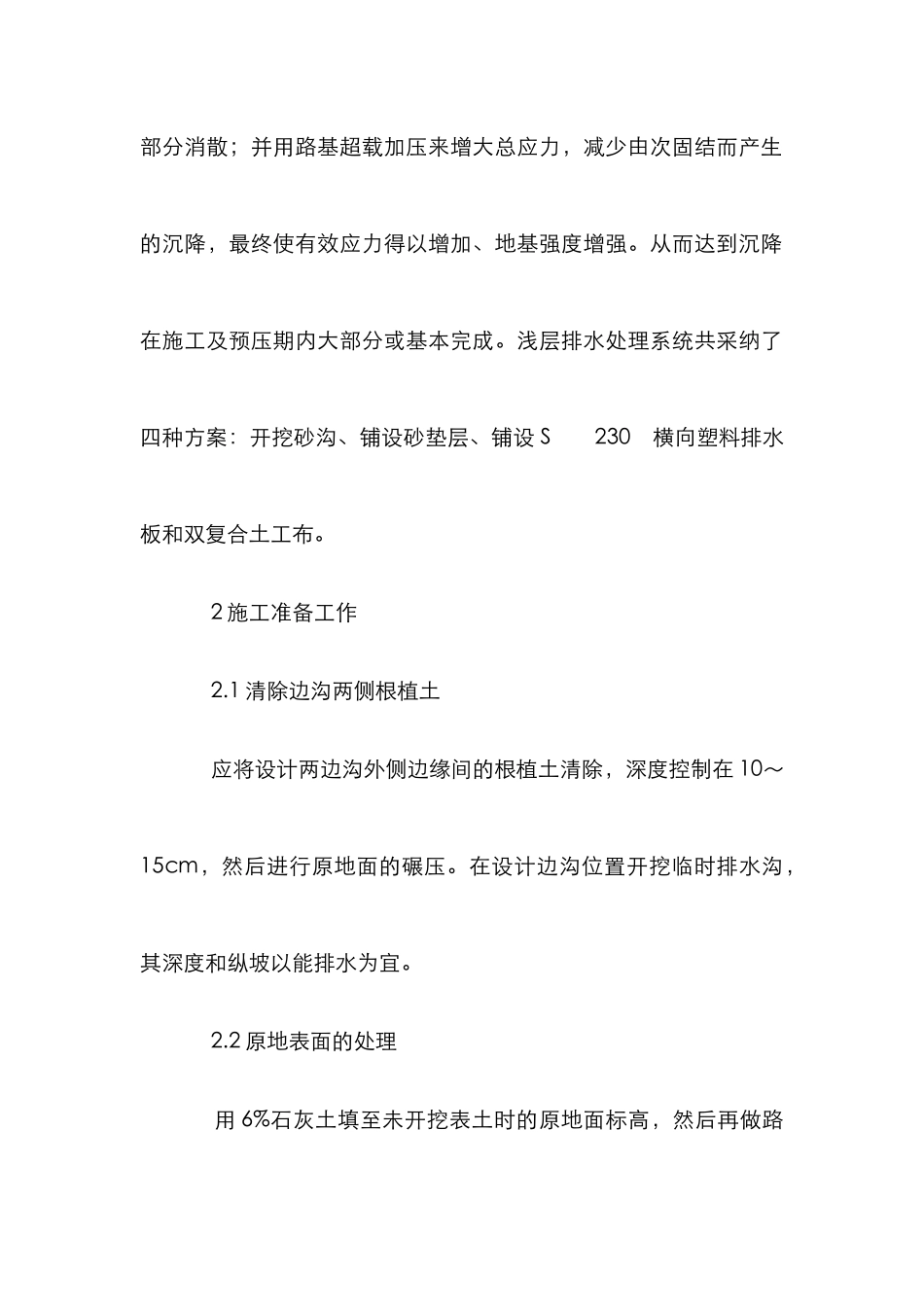

浅层排水处理施工工艺讨论论文 摘要:沪宁高速公路 A8-2 标段位于昆山市境内,该段地基为厚度不等的软土地基。地质勘探表明,A8-2 标东段 300m 地表下属淤泥质亚粘土层,厚 7~10m,为饱水、压缩性高的软土地基。 关键词:现场施工排水 1 前言 当软土地基在荷载作用下,土中孔隙水将慢慢排出,孔隙水压力 u 减小,地基发生固结变形,但在总应力 δ 不变的情况下,有效应力 δ′就提高,地基土的强度逐渐增长。同时,其与孔隙水压力 u 有以下关系:δ′=δ-u。 在该段地表上布置浅层排水系统就是为了改变地基原有的排水边界条件,缩短排水距离,使孔隙水压力在施工及预压期内大部分消散;并用路基超载加压来增大总应力,减少由次固结而产生的沉降,最终使有效应力得以增加、地基强度增强。从而达到沉降在施工及预压期内大部分或基本完成。浅层排水处理系统共采纳了四种方案:开挖砂沟、铺设砂垫层、铺设 S230横向塑料排水板和双复合土工布。 2 施工准备工作 2.1 清除边沟两侧根植土 应将设计两边沟外侧边缘间的根植土清除,深度控制在 10~15cm,然后进行原地面的碾压。在设计边沟位置开挖临时排水沟,其深度和纵坡以能排水为宜。 2.2 原地表面的处理 用 6%石灰土填至未开挖表土时的原地面标高,然后再做路拱,横坡 i=2%左右,并保持表面平整、密实。 2.3 材料的选择和试验 2.3.1 砂 施工中要求砂为中粗,细度模数大于 2.2,含泥量不大于5%,用水冲法试验,试验方法应符合 JTJ053-83《公路工程水泥混凝土试验规程》的有关规定。 2.3.2S230 塑料排水板 本工程所用的塑料板截面宽度为 230mm,厚度为 8mm,是由塑料芯板外包无纺布膜组成的复合体,除其外观应完好外,还应满足滤膜渗透系数大于 5×10-5cm/s,滤膜抗拉强度大于 10N/cm , 复 合 体 纵 向 抗 拉 强 度 9.0kN(10% 应 变 ) , 复 合 体 通 水 量294cm3/s,复合体拉伸应变 11.8%(峰值应变)。 2.3.3 复合土工布 本工程所采纳的复合土工布是纯涤纶短纤无纺土工织物(ω≥400g/m2)和聚丙烯 有纺土工布。其技术指标为抗拉强度大于 2500N/5cm2,伸长率大于 14%,垂直向渗透系数大于 0.08cm/s,水平向渗透系数大于 0.35cm/s(20kPa)、012cm/s(100kPa)、0.06cm/s(200kPa)。 3 浅层排水处理施工工艺 3.1 砂沟 由于砂的渗透系数达到 0.06~0.006cm/s,比路基调拱层至少大两个数量级,孔隙水将沿着横向砂...
