濮阳城邦施工组织

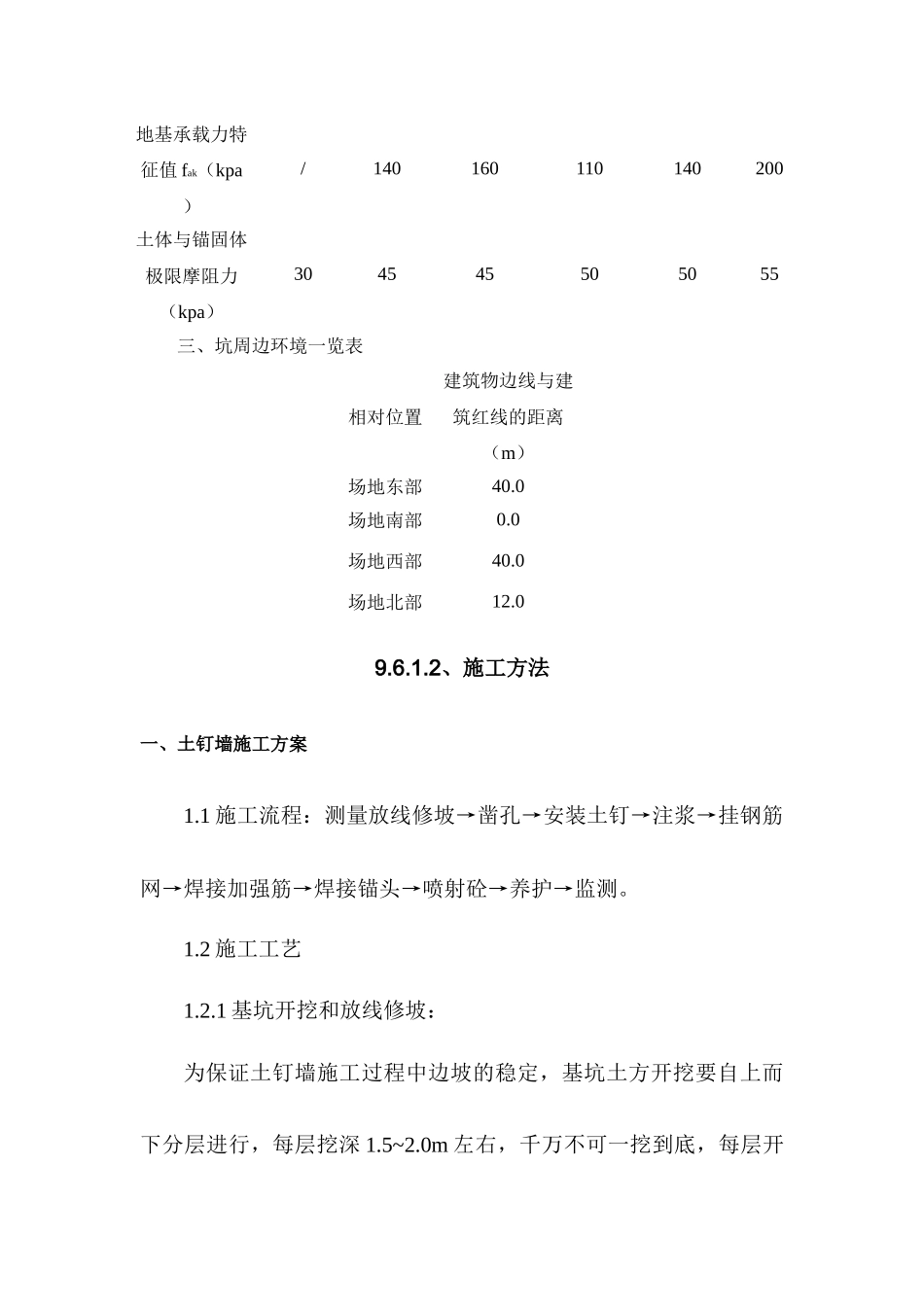

9.6 施工组织设计9.6.1 详细施工方案9.6.1.1 工程概况1、工程名称：濮阳建业壹号城邦 9#-12#楼地下室及地下车库基坑工程拟建濮阳建业壹号城邦工程位于濮阳市西北部，中原西路与化工一路交叉口西北角，场地西侧为化兴路，北侧现为农田，东侧现为空地，南侧为绿化树林。支护设计范围为 9#-12#楼地下室部分及整个地下车库。2、工程地质及水文地质条件（1）地形地貌：场地较平坦，西高东低，相对高差 2.0 左右。地貌类型因没有勘察报告，无法确定。（2）地质情况，场地范围内与基坑有关的土层：第层：素填土，黄褐色，稍湿，松散，以粉土为主，中等压缩土。第层：粉土，褐黄色，稍湿~湿，稍密，有砂感，中等压缩性。第③层：粉土，黄褐色，稍湿，中密。局部夹粉质粘土薄层，中等压缩性。第④层：粉质粘土，黄褐色，可塑~软塑，局部夹粉质粘土薄层，高压缩性。第④-1 层：粉土，黄褐色，稍湿~湿，稍密，有砂感，局部夹粉质粘土薄层，中等压缩性。第⑤层：粉土，黄褐色，稍湿~湿，中密~密实。局部夹有粉砂薄层，中等压缩性。第⑥层：粉砂，黄褐色~浅灰色，稍湿，中密~密实。局部夹有粉土和细砂，低压缩性。（3）水文地质情况：勘察期间（2024 年 3 月）实测地下水稳定水位位于地表下 27.10~28.30m左右。（4）岩土工程设计参数基坑边坡设计所用各层土的设计参数层号①-1岩性天然重度（KN/m3）素填土17.0粉土16.4粉土16.6粉质黏土17.9粉土17.0粉土16.8黏聚力（Kpa）内摩擦角（。）10.010.013.020.014.021.019.011.013.020.014.022.0地基承载力特征值 fak（kpa）/140160110140200土体与锚固体极限摩阻力（kpa）304545505055三、坑周边环境一览表相对位置建筑物边线与建筑红线的距离（m）场地东部40.0场地南部0.0场地西部40.0场地北部12.09.6.1.2、施工方法一、土钉墙施工方案1.1 施工流程：测量放线修坡→凿孔→安装土钉→注浆→挂钢筋网→焊接加强筋→焊接锚头→喷射砼→养护→监测。1.2 施工工艺1.2.1 基坑开挖和放线修坡：为保证土钉墙施工过程中边坡的稳定，基坑土方开挖要自上而下分层进行，每层挖深 1.5~2.0m 左右，千万不可一挖到底，每层开挖纵向长度 20m 左右，随开挖随支护，跟进作业。工作面开挖出来后， 要放线修整边坡，使之平整。1.2.2 凿孔：采纳直径为 10cm 的洛阳铲人工凿孔，按设计的孔位布置， 进行测量画线标出准确的孔位，按设计要求的孔长、孔的俯角和孔径进行凿孔，严格注意质量，逐孔按土钉墙支护指标进行...
