火灾自动警报系统工程施工设计方案

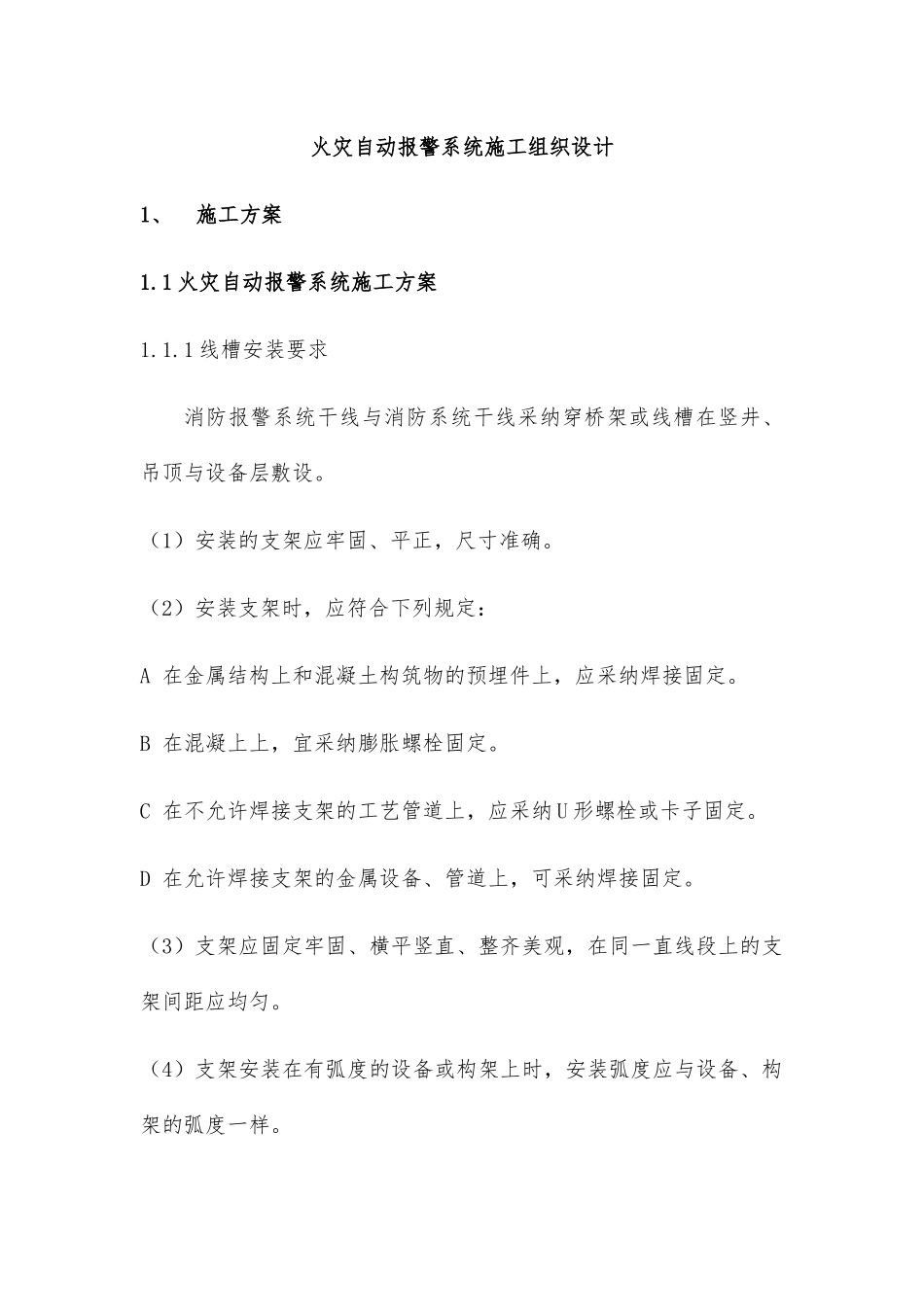

火灾自动警报系统工程施工设计方案_第1页
1/30
火灾自动警报系统工程施工设计方案_第2页
2/30
火灾自动警报系统工程施工设计方案_第3页
3/30
火灾自动报警系统施工组织设计1、施工方案1.1 火灾自动报警系统施工方案1.1.1 线槽安装要求消防报警系统干线与消防系统干线采纳穿桥架或线槽在竖井、吊顶与设备层敷设。(1)安装的支架应牢固、平正,尺寸准确。(2)安装支架时,应符合下列规定:A 在金属结构上和混凝土构筑物的预埋件上,应采纳焊接固定。B 在混凝上上,宜采纳膨胀螺栓固定。C 在不允许焊接支架的工艺管道上,应采纳 U 形螺栓或卡子固定。D 在允许焊接支架的金属设备、管道上,可采纳焊接固定。(3)支架应固定牢固、横平竖直、整齐美观,在同一直线段上的支架间距应均匀。(4)支架安装在有弧度的设备或构架上时,安装弧度应与设备、构架的弧度一样。(5)支架不应安装在具有较大振动、热源、腐蚀性液滴与排污沟道的位置,也不宜安装在具有高温、高压、腐蚀性与易燃易爆等介质的工艺设备、管道以与能移动的构筑物上。(6)水平安装的线糟与保护管的金属支架间距宜为 2m,在拐弯处、终端处与其它需要的位置可适当减少间距:垂直安装时可适当增大间距。(7)线槽安装应按图纸要求先行放线,以便确定线盒位置和线槽合理走向,作出标记,再以土建标高线为基准确定标高,然后在将线槽进行组装就位,调整,固定。(8)电线槽以 1.25m~1.5m 的间距支撑于墙上或悬挂在顶板上,并垂直和水平。(9)金属线槽敷设的导线或电缆不应有接头,接头应在接线箱。垂直、倾斜或槽口向下敷设金属线槽时应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行。(10)电线管与电线槽连接使用镀锌的连接管箍或黄铜套筒。(11)线槽的接口应平整,接缝处应紧密平直,槽盖盖上后应平整无翘角,出线口位置正确,不容许将穿过墙壁的线槽与墙上的空洞一起抹死。(12)线槽与盒、箱、柜等联接时,进线和出线口等处应采纳抱脚连接,并用螺丝紧固,末端应加装封堵。地下各层线槽敷设应和各工种密切配合,避开线槽与设备管道相撞。施工中应根据实际情况进行调整。(13)建筑物的表面如有坡度时,线槽应随其变化坡度。待线槽全部敷设完毕后,应在配线之前进行调整检查。确认合格后,再进行槽配线。(14)线槽经过建筑物的变形缝时,线槽本身应断开,槽用连接板搭接,不需固定,保护地线和槽导线均应留有补偿余量。(15)敷设在竖井、吊顶、信道、夹层与设备层等处的线槽应符合有关防火要求。(16)可上人的吊顶,假天花以与不封闭式竖井信道的配管为明配管,其管路走向与支架,...
