楼采光井脚手架施工方案

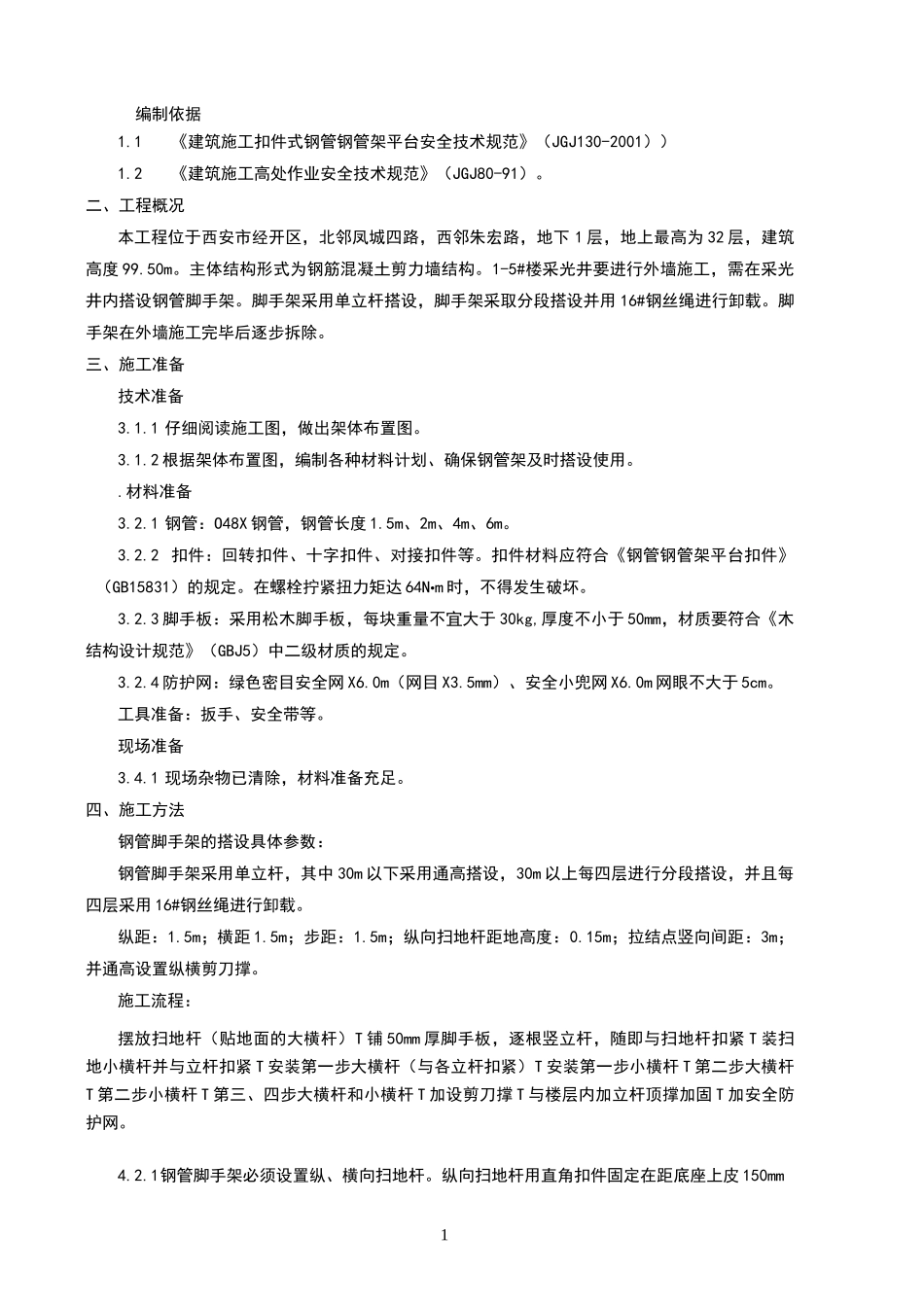

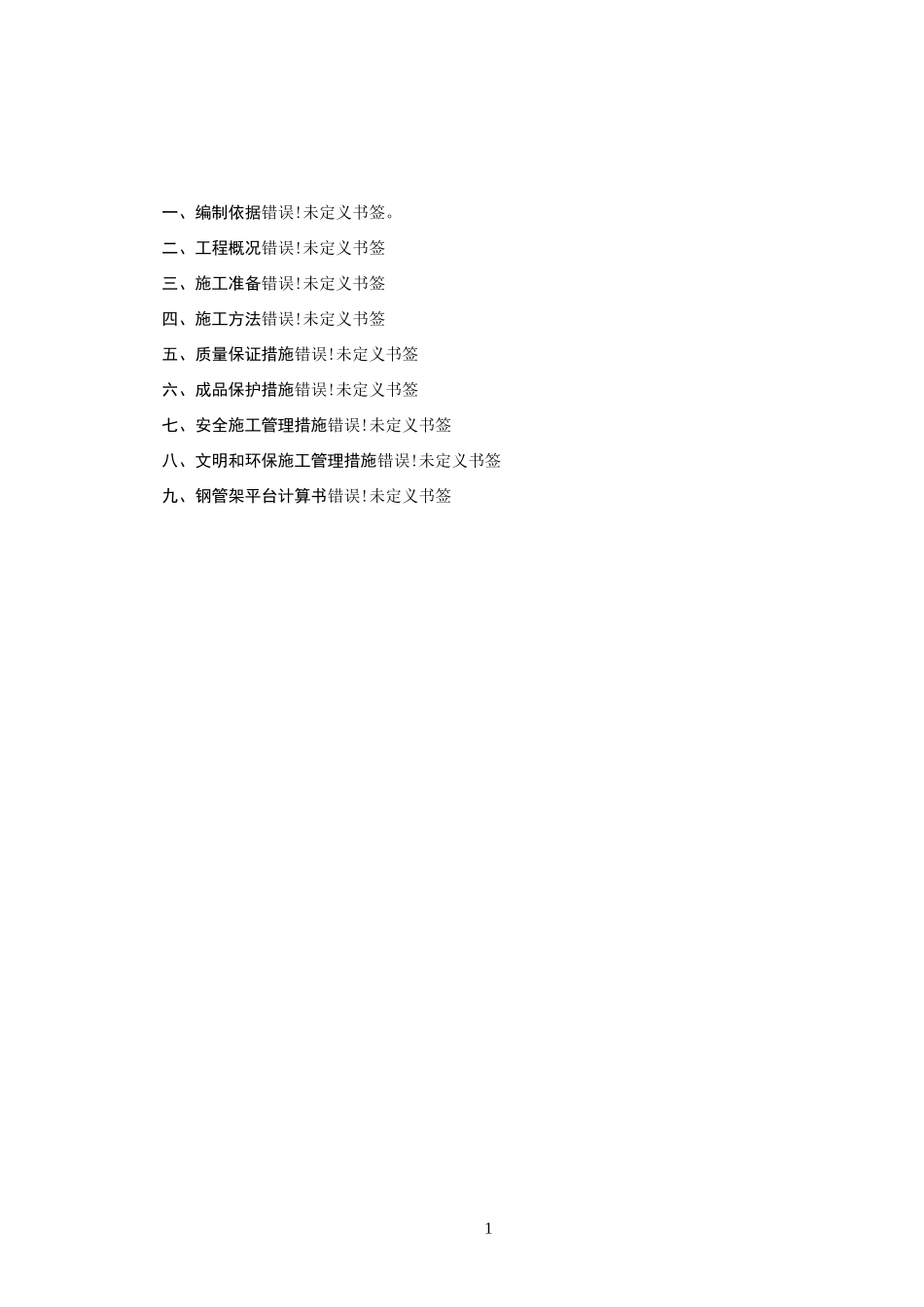

1一、编制依据错误!未定义书签。二、工程概况错误!未定义书签三、施工准备错误!未定义书签四、施工方法错误!未定义书签五、质量保证措施错误!未定义书签六、成品保护措施错误!未定义书签七、安全施工管理措施错误!未定义书签八、文明和环保施工管理措施错误!未定义书签九、钢管架平台计算书错误!未定义书签1编制依据1.1《建筑施工扣件式钢管钢管架平台安全技术规范》（JGJ130-2001））1.2《建筑施工高处作业安全技术规范》（JGJ80-91）。二、工程概况本工程位于西安市经开区，北邻凤城四路，西邻朱宏路，地下 1 层，地上最高为 32 层，建筑高度 99.50m。主体结构形式为钢筋混凝土剪力墙结构。1-5#楼采光井要进行外墙施工，需在采光井内搭设钢管脚手架。脚手架采用单立杆搭设，脚手架采取分段搭设并用 16#钢丝绳进行卸载。脚手架在外墙施工完毕后逐步拆除。三、施工准备技术准备3.1.1 仔细阅读施工图，做出架体布置图。3.1.2 根据架体布置图，编制各种材料计划、确保钢管架及时搭设使用。.材料准备3.2.1 钢管：O48X 钢管，钢管长度 1.5m、2m、4m、6m。3.2.2 扣件：回转扣件、十字扣件、对接扣件等。扣件材料应符合《钢管钢管架平台扣件》（GB15831）的规定。在螺栓拧紧扭力矩达 64N•m 时，不得发生破坏。3.2.3 脚手板：采用松木脚手板，每块重量不宜大于 30kg,厚度不小于 50mm，材质要符合《木结构设计规范》（GBJ5）中二级材质的规定。3.2.4 防护网：绿色密目安全网 X6.0m（网目 X3.5mm）、安全小兜网 X6.0m 网眼不大于 5cm。工具准备：扳手、安全带等。现场准备3.4.1 现场杂物已清除，材料准备充足。四、施工方法钢管脚手架的搭设具体参数：钢管脚手架采用单立杆，其中 30m 以下采用通高搭设，30m 以上每四层进行分段搭设，并且每四层采用 16#钢丝绳进行卸载。纵距：1.5m；横距 1.5m；步距：1.5m；纵向扫地杆距地高度：0.15m；拉结点竖向间距：3m；并通高设置纵横剪刀撑。施工流程：摆放扫地杆（贴地面的大横杆）T 铺 50mm 厚脚手板，逐根竖立杆，随即与扫地杆扣紧 T 装扫地小横杆并与立杆扣紧 T 安装第一步大横杆（与各立杆扣紧）T 安装第一步小横杆 T 第二步大横杆T 第二步小横杆 T 第三、四步大横杆和小横杆 T 加设剪刀撑 T 与楼层内加立杆顶撑加固 T 加安全防护网。4.2.1钢管脚手架必须设置纵、横向扫地杆。纵向扫地杆用直角扣件固定在距底座上皮 150mmY'140•t2处的立杆上，横向扫地杆用...
