球墨铸铁管施工工艺标准

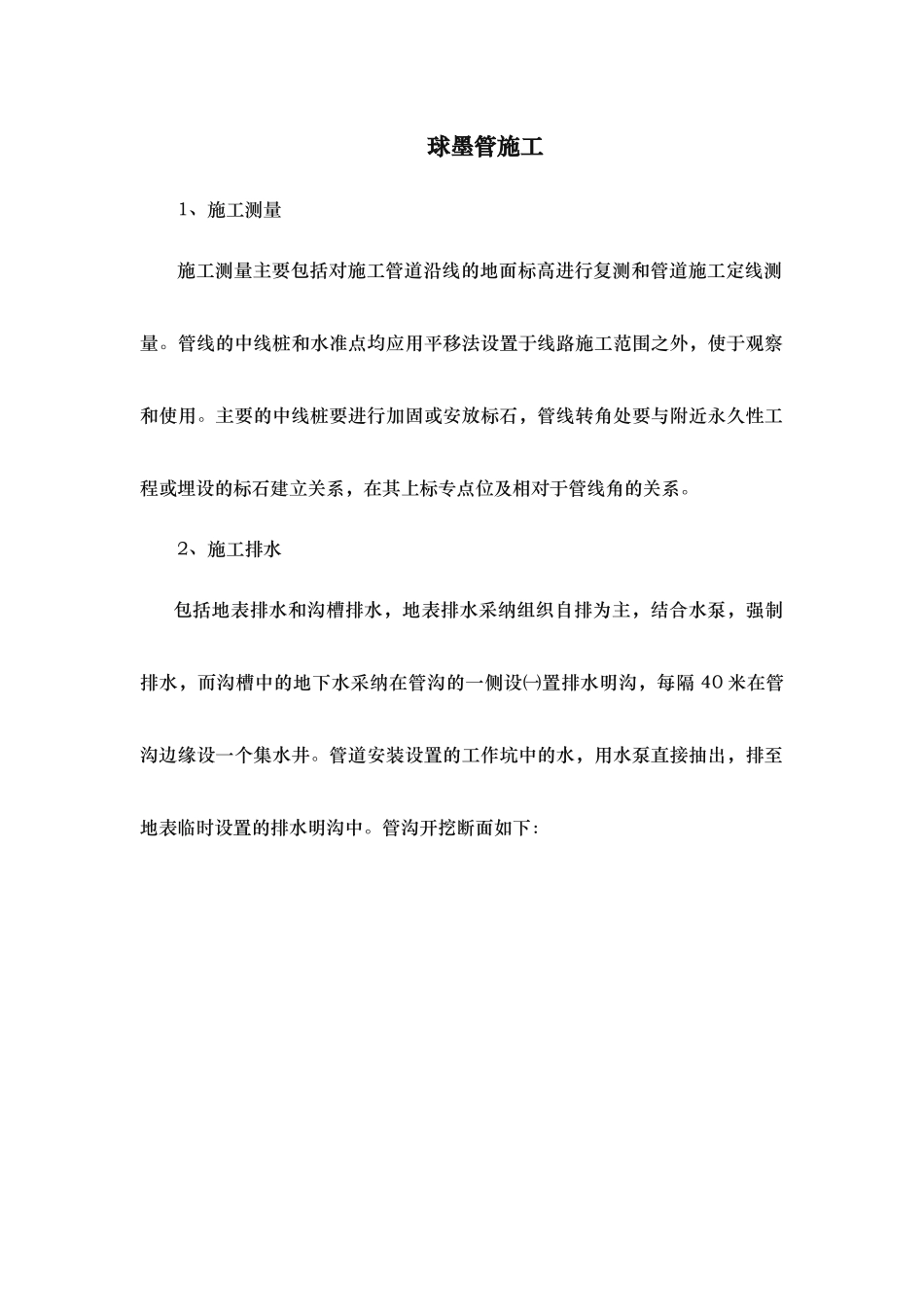

球墨管施工1、施工测量施工测量主要包括对施工管道沿线的地面标高进行复测和管道施工定线测量。管线的中线桩和水准点均应用平移法设置于线路施工范围之外，使于观察和使用。主要的中线桩要进行加固或安放标石，管线转角处要与附近永久性工程或埋设的标石建立关系，在其上标专点位及相对于管线角的关系。2、施工排水包括地表排水和沟槽排水，地表排水采纳组织自排为主，结合水泵，强制排水，而沟槽中的地下水采纳在管沟的一侧设㈠置排水明沟，每隔 40 米在管沟边缘设一个集水井。管道安装设置的工作坑中的水，用水泵直接抽出，排至地表临时设置的排水明沟中。管沟开挖断面如下：图三 管沟开挖断面图3、沟槽挖土及回填 根据要求，管道顶端埋设深度不小于 0.7M。沟槽开挖宜分段快速施工，敞沟时间不宜长，管道安装完毕及时验收，合格后立即回填，挖好的沟槽应保证管道安装后的中心线，标高和坡度均能符合设计要求，沟底应平整，沟边不坍塌，沟槽应用足够的宽度。如超挖应采纳回填粗砂处理，如遇基坑为淤泥和虚土时，应挖除淤泥及虚土。沟槽的开挖面应根据施工现场的实际情况来定，具体考虑情况为：土的种类、水文地质情况、施工方法、施工环境、支撑条件、管道断面尺寸、管节长度和埋深，断面采纳以下几种形式： 直 槽 梯形槽 一般沟槽均采纳梯形断面，在无地下水天然湿度的土中开挖沟槽，根据本地区土质特点，如无特别情况，也可采纳不支撑直立的沟槽断面。 沟槽开挖，本工程采纳机械开挖，离设计标高沟底 20-30cm 处，采纳人工挖土。 机械开挖应严格控制标高，为防止超挖或扰动槽面，槽底应预留 0.2-0.3m厚的土层暂不挖，待临铺管前用人工清理挖至标高，并及时修整槽底，沟槽开挖非要井点降水时，应提前打设井点抽水，将地下水位稳定至槽底以下 0.5M时方可开挖，以免产生挖土速度过快，因土层含水量过大，支撑困难，不能及时支护导致塌方危险。沟槽开挖需要支撑时，挖掘机不得进入未设支撑的区域内。 对地下管线和各种构筑物应尽可能临时迁移，如无法迁移，必须挖出使其外露，并实行另托等加围措施，同时对挖掘机司机作详细交底，如无把握，应改为人工挖土。 在路口开挖时，应在沟槽两端设立安全设施和警告标志，如护栏，路障及危险旗，在夜晚应悬挂红灯。对于地质较差的地段，开挖时还应设置支撑，支撑形成有横撑、竖撑和板桩撑等，支撑材料选用钢材，木材或钢木混合使用。沟槽挖土结束后，应做管道基础。基础厚度 30CM，其中 2...
