瑞萨发布符合美国ATSC标准的数字电视解码器LSI

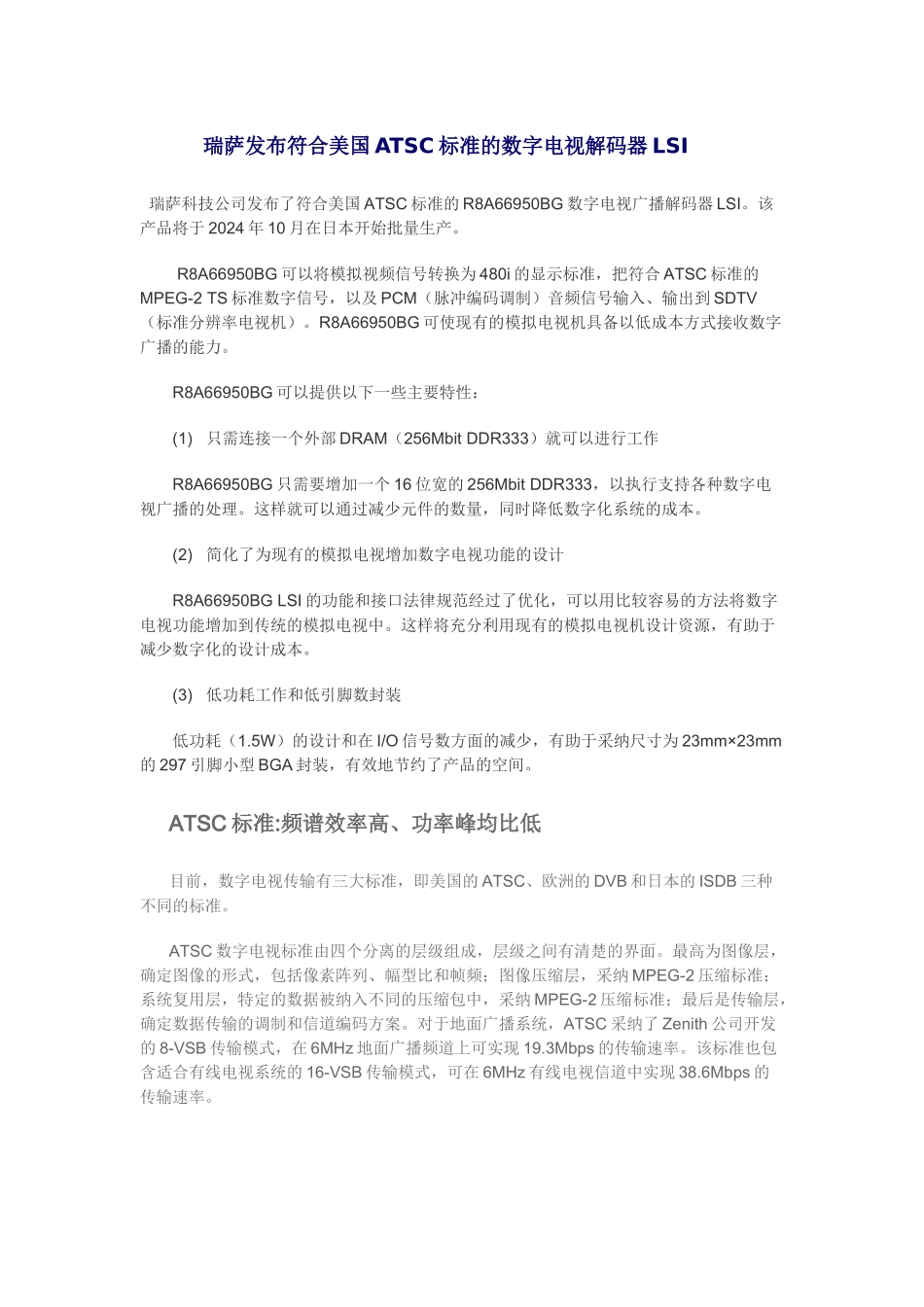

瑞萨发布符合美国 ATSC 标准的数字电视解码器 LSI 瑞萨科技公司发布了符合美国 ATSC 标准的 R8A66950BG 数字电视广播解码器 LSI。该产品将于 2024 年 10 月在日本开始批量生产。 R8A66950BG 可以将模拟视频信号转换为 480i 的显示标准，把符合 ATSC 标准的MPEG-2 TS 标准数字信号，以及 PCM（脉冲编码调制）音频信号输入、输出到 SDTV（标准分辨率电视机）。R8A66950BG 可使现有的模拟电视机具备以低成本方式接收数字广播的能力。 R8A66950BG 可以提供以下一些主要特性： (1) 只需连接一个外部 DRAM（256Mbit DDR333）就可以进行工作 R8A66950BG 只需要增加一个 16 位宽的 256Mbit DDR333，以执行支持各种数字电视广播的处理。这样就可以通过减少元件的数量，同时降低数字化系统的成本。 (2) 简化了为现有的模拟电视增加数字电视功能的设计 R8A66950BG LSI 的功能和接口法律规范经过了优化，可以用比较容易的方法将数字电视功能增加到传统的模拟电视中。这样将充分利用现有的模拟电视机设计资源，有助于减少数字化的设计成本。 (3) 低功耗工作和低引脚数封装 低功耗（1.5W）的设计和在 I/O 信号数方面的减少，有助于采纳尺寸为 23mm×23mm的 297 引脚小型 BGA 封装，有效地节约了产品的空间。ATSC 标准:频谱效率高、功率峰均比低 目前，数字电视传输有三大标准，即美国的 ATSC、欧洲的 DVB 和日本的 ISDB 三种不同的标准。 ATSC 数字电视标准由四个分离的层级组成，层级之间有清楚的界面。最高为图像层，确定图像的形式，包括像素阵列、幅型比和帧频；图像压缩层，采纳 MPEG-2 压缩标准；系统复用层，特定的数据被纳入不同的压缩包中，采纳 MPEG-2 压缩标准；最后是传输层，确定数据传输的调制和信道编码方案。对于地面广播系统，ATSC 采纳了 Zenith 公司开发的 8-VSB 传输模式，在 6MHz 地面广播频道上可实现 19.3Mbps 的传输速率。该标准也包含适合有线电视系统的 16-VSB 传输模式，可在 6MHz 有线电视信道中实现 38.6Mbps 的传输速率。 最低的两层共同承担普通数据的传输。最高的两层确定在普通数据传输基础上运行的特定配置，如 HDTV 或 SDTV；确定 ATSC 标准支持的具体图像格式，共有 18 种(HDTV 6种、SDTV 12 种)，其中 14 种采纳逐行扫描方式。 尽管 ATSC DTV 标准包含 16-VSB 传输模式，但美国有线电视业实际上是采纳相近但不相同的标...
