电厂机主厂房框架施工作业指导书

电厂机主厂房框架施工作业指导书_第1页
1/39
电厂机主厂房框架施工作业指导书_第2页
2/39
电厂机主厂房框架施工作业指导书_第3页
3/39

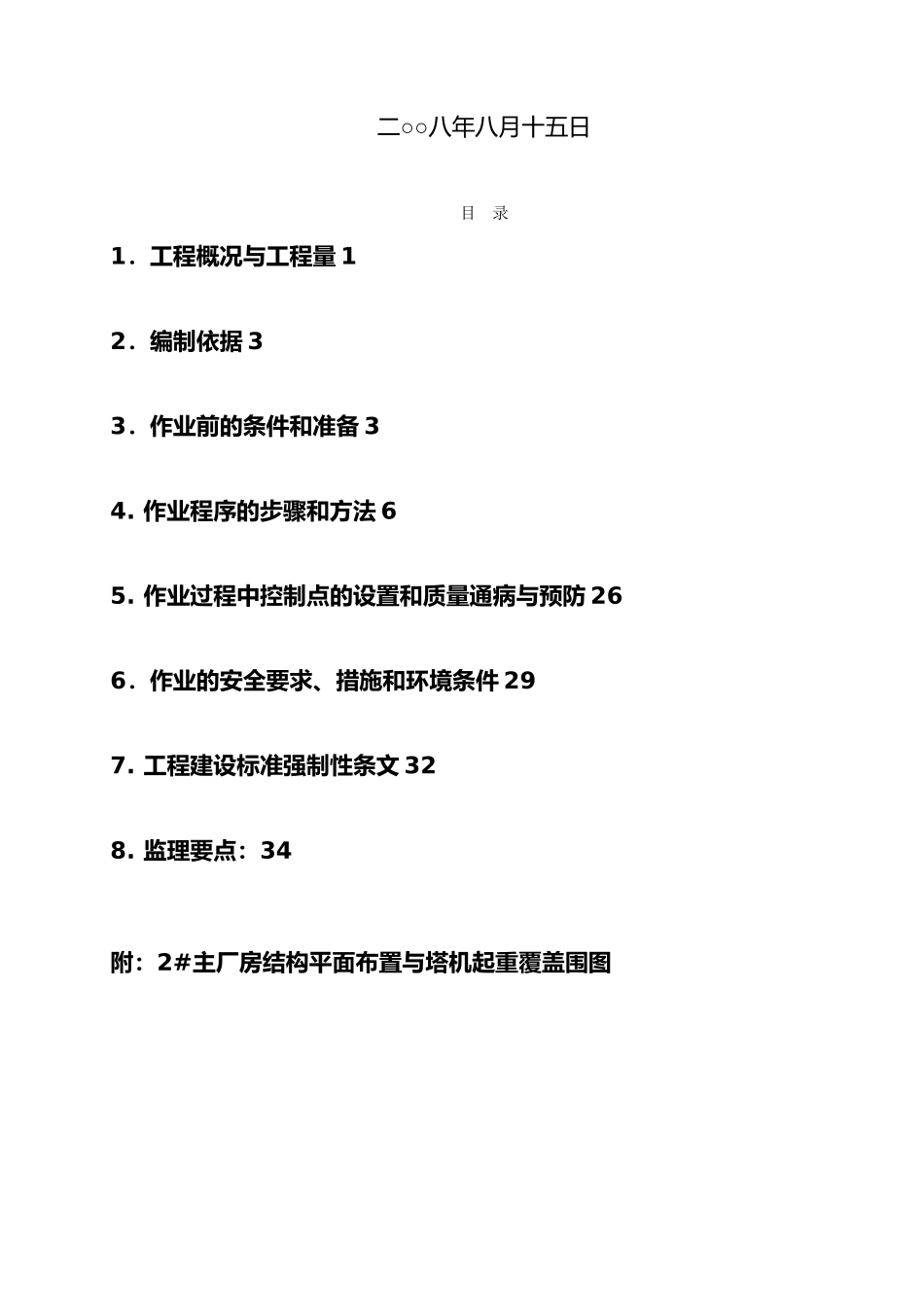

SEPC-GC-ZD-T015家港电厂一期 2×660MW 机组#2 机主厂房框架施工作业指导书编 制: 日期:会 签: 日期:审 定: 日期:批 准: 日期:电力建设 XX 公司家港电厂项目工程公司二○○八年八月十五日目 录1.工程概况与工程量 12.编制依据 33.作业前的条件和准备 34. 作业程序的步骤和方法 65. 作业过程中控制点的设置和质量通病与预防 266.作业的安全要求、措施和环境条件 297. 工程建设标准强制性条文 328. 监理要点:34附:2#主厂房结构平面布置与塔机起重覆盖围图1.工程概况与工程量1.1 系统或设备概况家港电厂位于省市响水县家港镇蟒牛村的北面,灌河入东岸,西南距响水县城约 35Km,北距 50Km、日照港 110Km。#2 主厂房自东向西依次为汽机房、除氧间、煤仓间。汽机房横向 A~B列跨度为 32m,除氧间横向 B~C 排跨度为 9.5m,煤仓间横向 C~D 排跨度为 12m。主厂房纵向长度为 176.5m,其中#1 主厂房纵向长度为 97m,轴线为 0~10,我公司承建的#2 主厂房纵向长度为 88m,轴线为 1/10~19,两台机组 10~1/10 轴线之间为 1500mm。混凝土强度等级:A0~B 轴线 14.46m 以下、C~E 轴线 16.96m 以下梁柱采纳 C45;A0~B 轴线 14.46m 以上、C~E 轴线 16.96m 以上梁柱采纳 C40。使用钢筋与焊条:HPB235 钢筋采纳 E43 型焊条,HRB335 钢筋采纳E50 型焊条,焊接 HRB400 钢筋时用 E50XX 型。±0.00m 相当于 1985 国家高程+5.15m。主厂房上部结构为钢筋混凝土框架结构,框架由横向框架梁、纵向框架梁、框架柱、钢梁和楼板相连构成一框架整体。主厂房框架采纳现浇钢筋混凝土框架结构型式,楼面支撑采纳钢次梁,底模 采 纳 压 型 钢 板 。 框 架 柱 尺 寸 在B 轴 26.97m 以 下 为800×1500mm、26.97~33.75m 为 800×1100mm,33.75~38.3m 为800×900mm;在 C 轴 40.31m 以下为 800×1800mm,40.31m 以上为800×1300mm;在 D 轴 40.46m 以下为 800×1600mm,40.46m 以上为700×1300mm。纵向框架梁主要尺寸为350mm×1000mm、350mm×1100mm、350mm×1200mm,A0~D排,各纵梁沿轴线纵向分布;主厂房横向框架连接相邻各排对应轴线的框架框架柱,成横向分布,跨距较大,另主厂房煤斗层框架梁较大,煤斗梁数量较多。钢梁承担在框架大梁的挑耳或牛腿上,并与挑耳上埋件焊接。斜楼面梁上的挑耳在支撑钢梁处找成水平面,其顶面标高根据楼面标高...
