电厂机电气施工组织总设计方案VIP专享

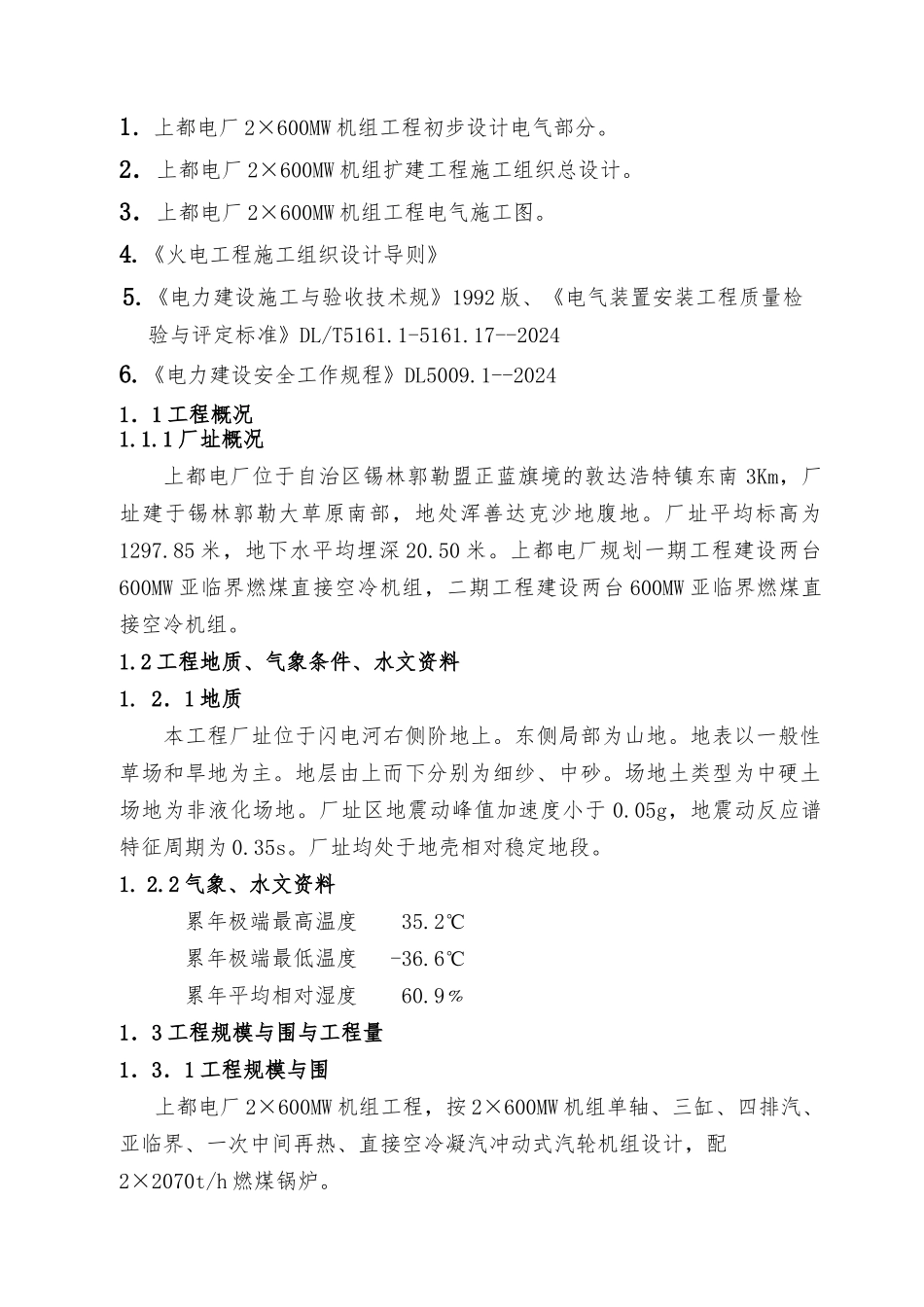

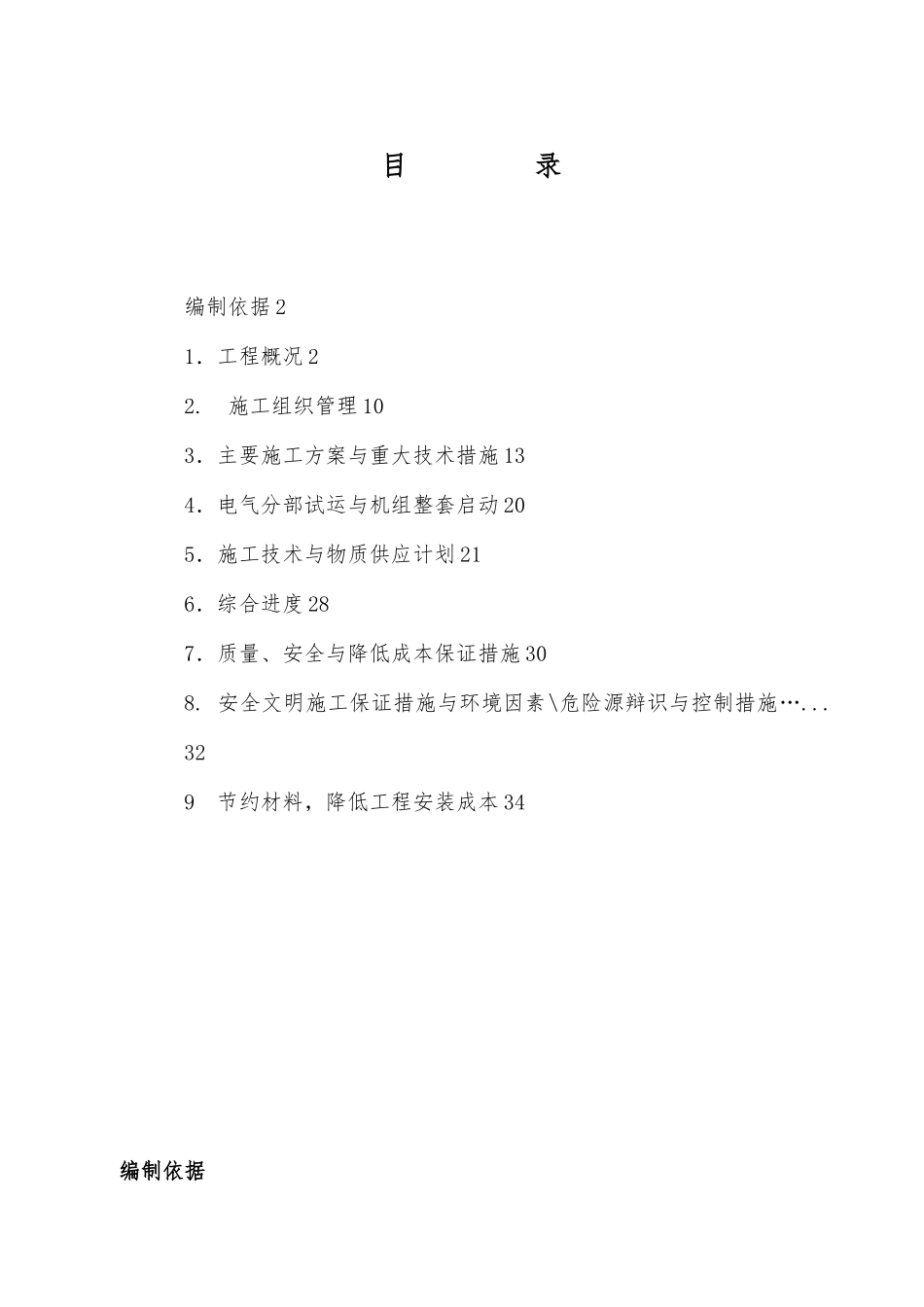

目 录编制依据 21．工程概况 22. 施工组织管理 103．主要施工方案与重大技术措施 134．电气分部试运与机组整套启动 205．施工技术与物质供应计划 216．综合进度 287．质量、安全与降低成本保证措施 308. 安全文明施工保证措施与环境因素\危险源辩识与控制措施…...329 节约材料，降低工程安装成本 34编制依据1．上都电厂 2×600MW 机组工程初步设计电气部分。2．上都电厂 2×600MW 机组扩建工程施工组织总设计。3．上都电厂 2×600MW 机组工程电气施工图。4.《火电工程施工组织设计导则》5.《电力建设施工与验收技术规》1992 版、《电气装置安装工程质量检验与评定标准》DL/T5161.1-5161.17--20246.《电力建设安全工作规程》DL5009.1--20241．1 工程概况1.1.1 厂址概况上都电厂位于自治区锡林郭勒盟正蓝旗境的敦达浩特镇东南 3Km，厂址建于锡林郭勒大草原南部，地处浑善达克沙地腹地。厂址平均标高为1297.85 米，地下水平均埋深 20.50 米。上都电厂规划一期工程建设两台600MW 亚临界燃煤直接空冷机组，二期工程建设两台 600MW 亚临界燃煤直接空冷机组。1.2 工程地质、气象条件、水文资料1. 2．1 地质本工程厂址位于闪电河右侧阶地上。东侧局部为山地。地表以一般性草场和旱地为主。地层由上而下分别为细纱、中砂。场地土类型为中硬土场地为非液化场地。厂址区地震动峰值加速度小于 0.05g，地震动反应谱特征周期为 0.35s。厂址均处于地壳相对稳定地段。1. 2.2 气象、水文资料累年极端最高温度 35.2℃累年极端最低温度 -36.6℃ 累年平均相对湿度 60.9﹪1．3 工程规模与围与工程量1．3．1 工程规模与围上都电厂 2×600MW 机组工程，按 2×600MW 机组单轴、三缸、四排汽、亚临界、一次中间再热、直接空冷凝汽冲动式汽轮机组设计，配2×2070t/h 燃煤锅炉。主机设备由气轮机厂生产。锅炉为锅炉厂制造。发电机型号 QFSN-600-2-22B,定子水冷、转子与铁芯氢冷型发电机, 额定功率:600MW, 额定电压: 22KV, 额定容量: 667MVA, 功率因数: 0.9(迟相), 额定转速:3000r/min,周波 50HZ,效率不低于 98.8％,发电机定子出线端数目为:6个。 主变压器为 DFP-240000/500，240000KVA，强迫油循环风冷却型变压器 , 额定容量:240000KVA,额定电压: 500+2.5% /22KV ,ud13% 接线:YN/d11 ;厂家:特变电工变压器。我电气专业承担上都电厂一期工程 A 标段电气设备的安装工作，主要施工项目主要有发变组、主控...
