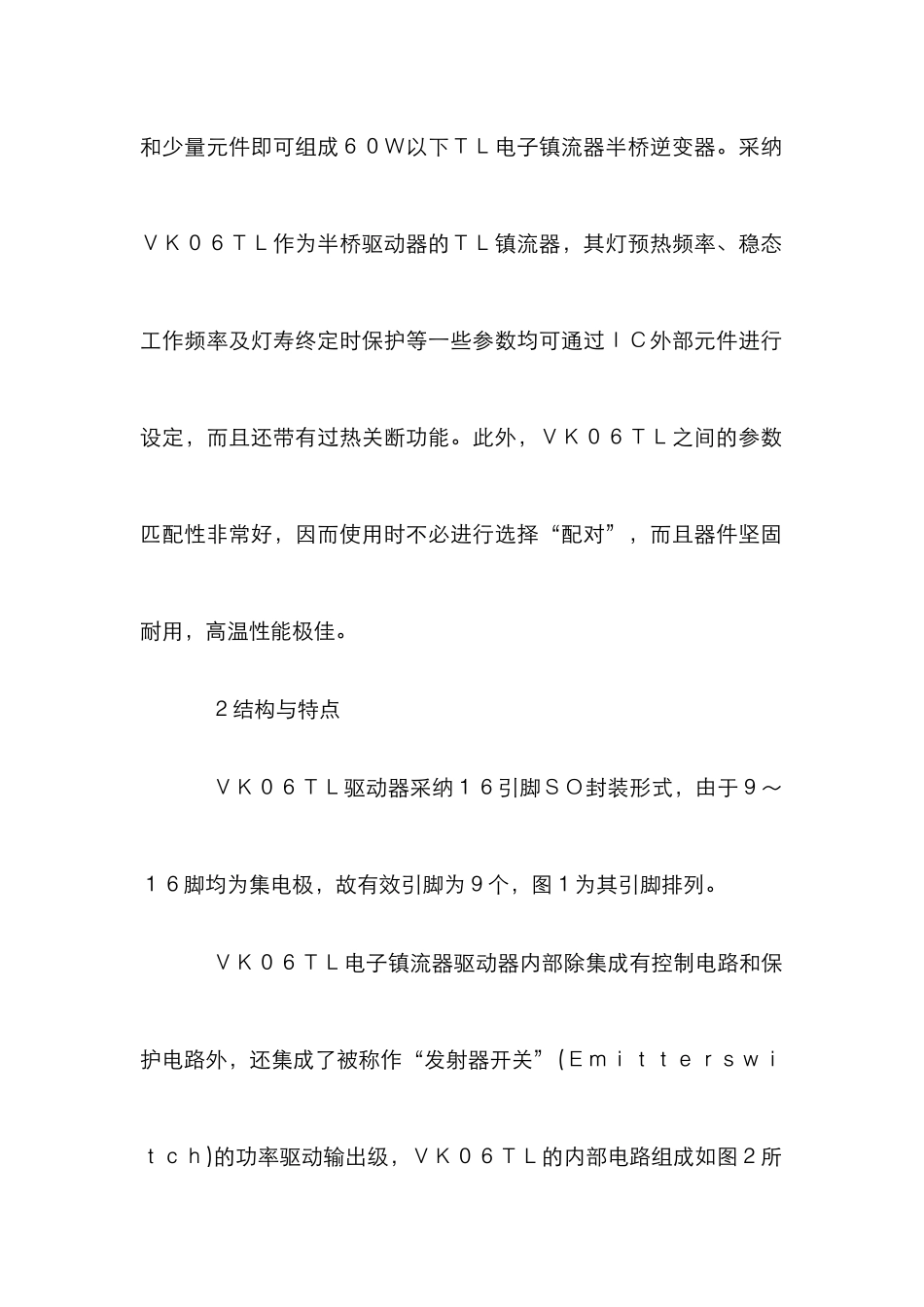

电子驱动器应用管理论文 摘要：VK06TL 是 ST 公司生产的带有控制电路和复合功率开关的 TL 电子镇流器驱动器。用该器件设计电子镇流器时，其灯预热频率、稳态工作频率及灯寿终定时保护等一些参数均可通过外部元件来设定。文中介绍了 VK06TL 的结构与特点，给出了其工作原理和典型应用电路。 关键词：TL 镇流器；驱动器；VK06TL；预热；保护 １概述 意法半导体公司ＳＴ生产的ＶＫＯ５ＣＦＬ芯片自投放市场以来，已被广泛应用于紧凑型荧光灯ＣＦＬ电子镇流器中，而不久前ＳＴ公司又推出了ＶＫ０６ＴＬ单片ＩＣ，该芯片的主要应用是直管形荧光灯ＴＬ电子镇流器。使用两块ＶＫ０６ＴＬ和少量元件即可组成６０Ｗ以下ＴＬ电子镇流器半桥逆变器。采纳ＶＫ０６ＴＬ作为半桥驱动器的ＴＬ镇流器，其灯预热频率、稳态工作频率及灯寿终定时保护等一些参数均可通过ＩＣ外部元件进行设定，而且还带有过热关断功能。此外，ＶＫ０６ＴＬ之间的参数匹配性非常好，因而使用时不必进行选择“配对”，而且器件坚固耐用，高温性能极佳。 ２结构与特点 ＶＫ０６ＴＬ驱动器采纳１６引脚ＳＯ封装形式，由于９～１６脚均为集电极，故有效引脚为９个，图１为其引脚排列。 ＶＫ０６ＴＬ电子镇流器驱动器内部除集成有控制电路和保护电路外，还集成了被称作“发射器开关”(Ｅｍｉｔｔｅｒｓｗｉｔｃｈ)的功率驱动输出级，ＶＫ０６ＴＬ的内部电路组成如图２所示。 ＶＫ０６ＴＬ的主要性能特点如下： ●内部带有高压双极型ＮＰＮ复合晶体管和一个低压ＭＯＳＦＥＴ组成的“发射器开关”，级联功率开关器件的击穿电压ＢＶＣＳＯ不小于５２０Ｖ，集电极电流Ｉｃｒｍｓ为０．５Ａ，峰值集电极电流ＩＣＭ为５Ａ，开关频率可达２００ｋＨｚ； ●内含续流二极管连接于ＶＫ０６ＴＬ内部源极或地与片内复合晶体管的集电极之间和击穿值约３０Ｖ的双向沟通开关二极管ＤＩＡＣ(连接于ＶＫ０６ＴＬ的４脚与片内复合晶体管集电极之间)； ●由ＶＫ０６ＴＬ组成的电子镇流器驱动电路的预热频率、预热时间、稳态工作频率和灯寿终保护定时等功能参数均可通过外部元件设定； ●电源电压Ｖｄｄ被内部箝位在７Ｖ。 ３应用电路及工作原理 图３所示是由两块ＶＫ０６ＴＬ芯片组成的４０ＷＴＬ电子镇流器驱动电路。该镇流器的输入端Ｍ１、Ｍ２可连接４００Ｖ的ＤＣ电压，而输入端ＡＣ１、ＡＣ２则可以连接１８５～２６５Ｖ的ＡＣ电压。因此，该电子镇流器的Ｄ...
