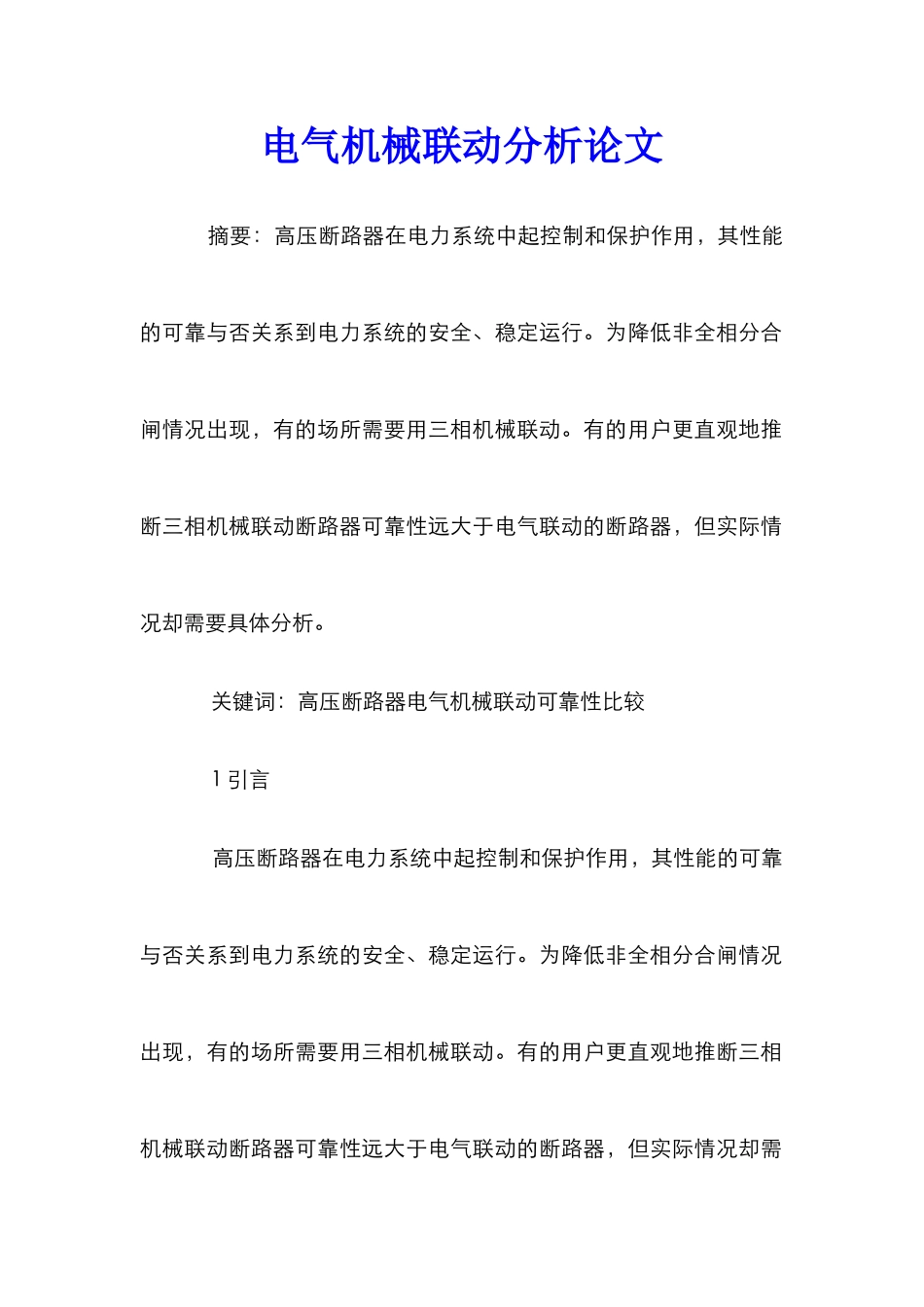

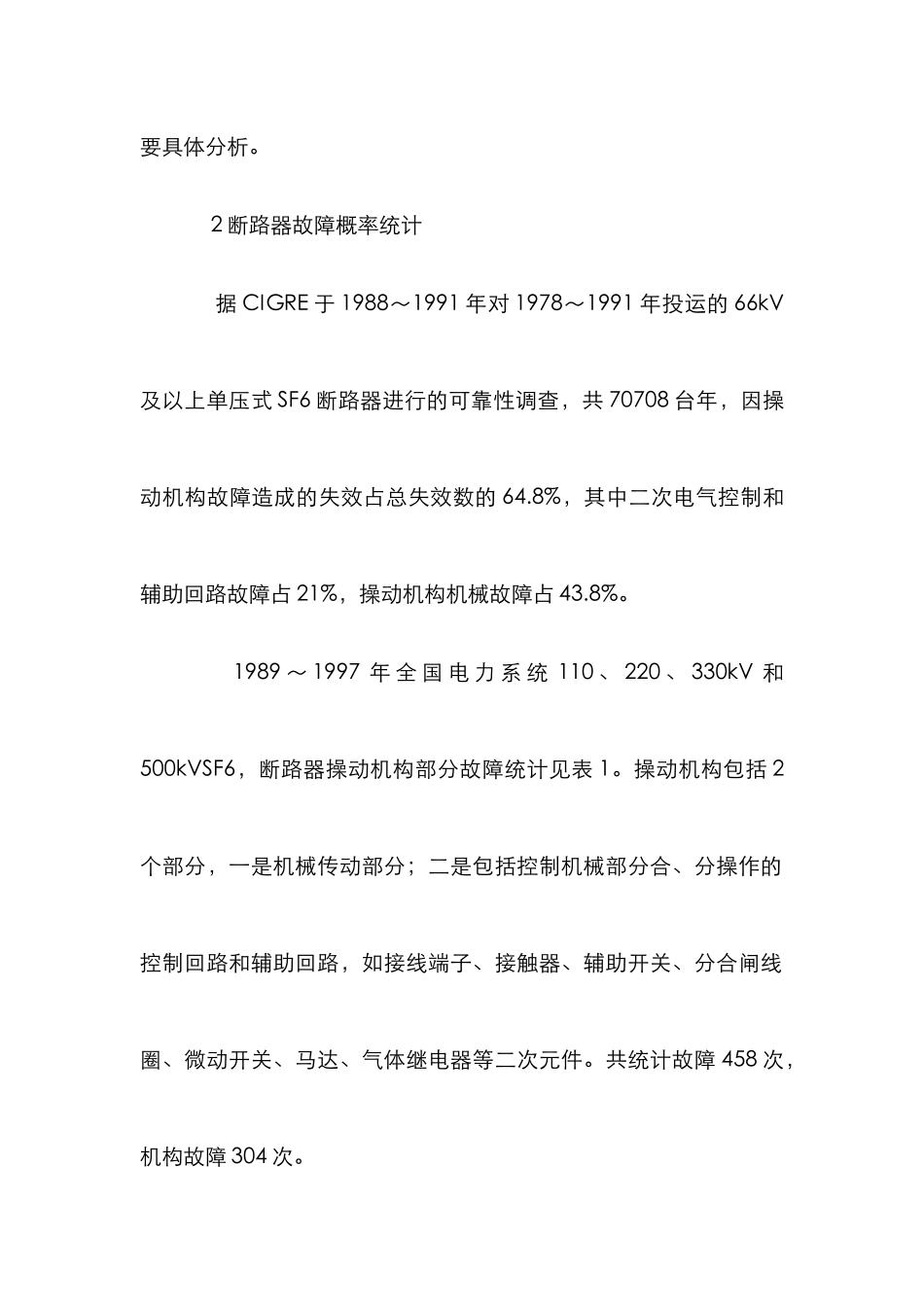

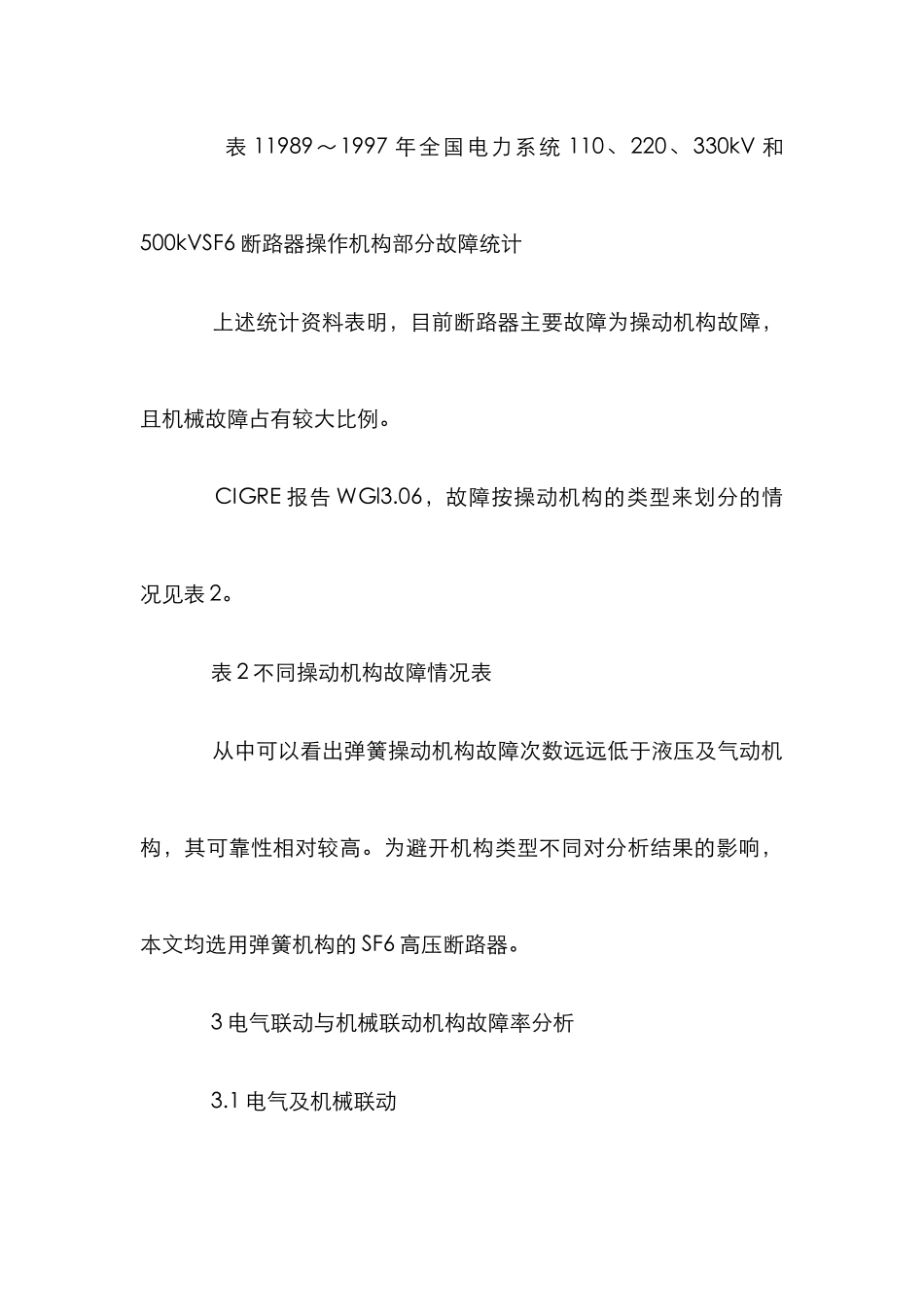

电气机械联动分析论文 摘要：高压断路器在电力系统中起控制和保护作用，其性能的可靠与否关系到电力系统的安全、稳定运行。为降低非全相分合闸情况出现，有的场所需要用三相机械联动。有的用户更直观地推断三相机械联动断路器可靠性远大于电气联动的断路器，但实际情况却需要具体分析。 关键词：高压断路器电气机械联动可靠性比较 1 引言 高压断路器在电力系统中起控制和保护作用，其性能的可靠与否关系到电力系统的安全、稳定运行。为降低非全相分合闸情况出现，有的场所需要用三相机械联动。有的用户更直观地推断三相机械联动断路器可靠性远大于电气联动的断路器，但实际情况却需要具体分析。 2 断路器故障概率统计 据 CIGRE 于 1988～1991 年对 1978～1991 年投运的 66kV及以上单压式 SF6 断路器进行的可靠性调查，共 70708 台年，因操动机构故障造成的失效占总失效数的 64.8%，其中二次电气控制和辅助回路故障占 21%，操动机构机械故障占 43.8%。 1989 ～ 1997 年 全 国 电 力 系 统 110 、 220 、 330kV 和500kVSF6，断路器操动机构部分故障统计见表 1。操动机构包括 2个部分，一是机械传动部分；二是包括控制机械部分合、分操作的控制回路和辅助回路，如接线端子、接触器、辅助开关、分合闸线圈、微动开关、马达、气体继电器等二次元件。共统计故障 458 次，机构故障 304 次。 表 11989～1997 年全国电力系统 110、220、330kV 和500kVSF6 断路器操作机构部分故障统计 上述统计资料表明，目前断路器主要故障为操动机构故障，且机械故障占有较大比例。 CIGRE 报告 WGl3.06，故障按操动机构的类型来划分的情况见表 2。 表 2 不同操动机构故障情况表 从中可以看出弹簧操动机构故障次数远远低于液压及气动机构，其可靠性相对较高。为避开机构类型不同对分析结果的影响，本文均选用弹簧机构的 SF6 高压断路器。 3 电气联动与机械联动机构故障率分析 3.1 电气及机械联动 三相电气联动的高压断路器一般采纳三个独立操动机构，通过汇控箱使机构之间通过电气联接来实现三相联动，各相机构传动输出轴直接与极柱相连；在保护装置上，采纳三相位置不一致继电器启动跳闸。 三相机械联动的高压断路器—般采纳一个操动机构，断路器三个极柱与操动机构之间通过操作杆联接。 按 SDJ5-85《高压配电装置设计技术规程》，屋外配电装置的 相 间 距 离 不 低 于 该 规 程 中A2的 ...
